ClimAir INTERFACE+ Manuel D'installation page 8

4.3 Lire et modifier
12
11
8
7
6
5
4
3
9
10

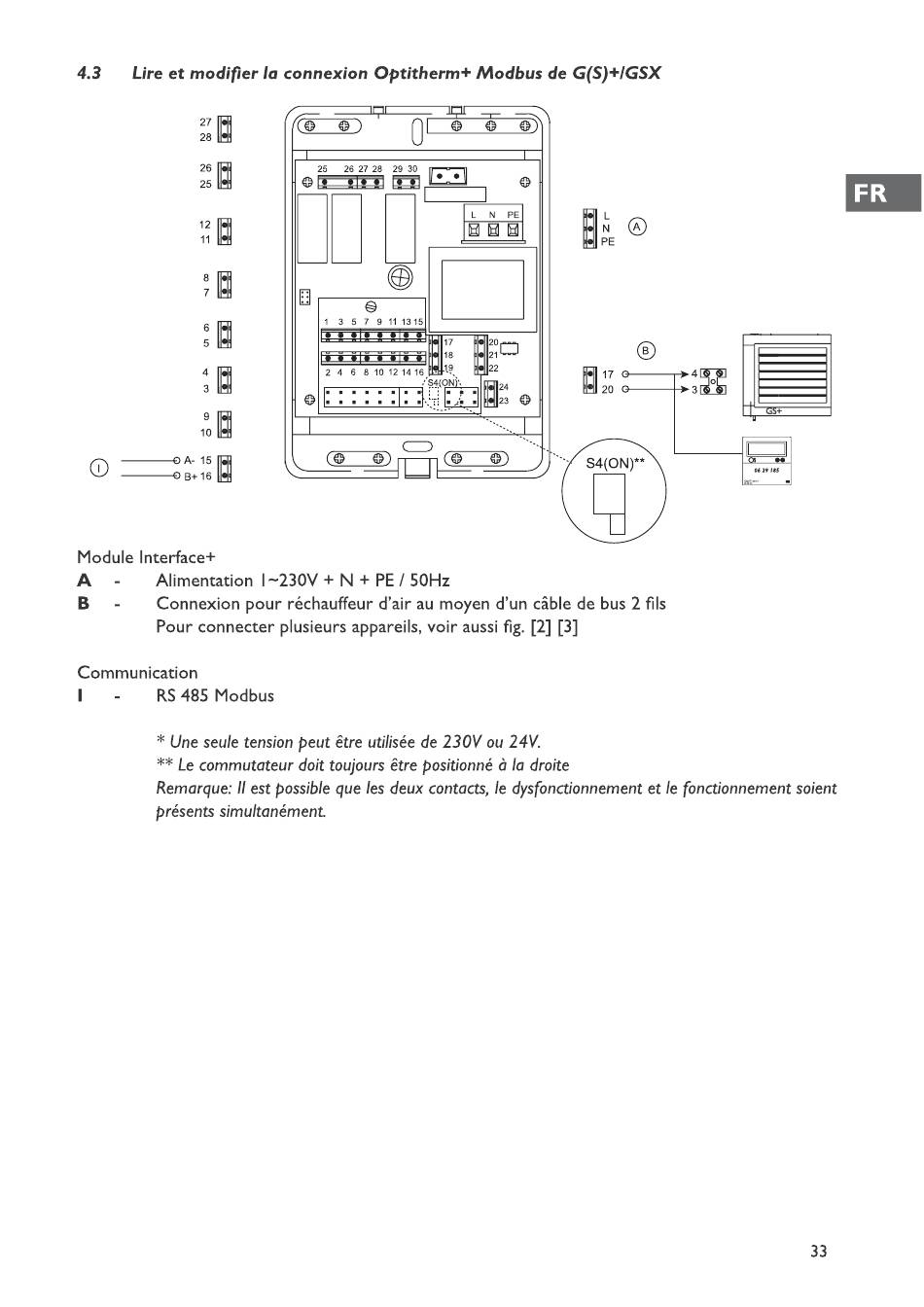

Module Interface+
Alimentation
Connexion pour réchauffeur d'air au moyen d'un cåble de bus 2 fils
Pour connecter plusieurs appareils, voir aussi fig. [2] [3]
Communication
RS 485 Modbus
* Une seuletensionPeut étre utiliséede 230V ou 24V.
** Le commutateurdoit toujours étre positionnéå la droite
Remarque: II est possible que les deux contacts, le dysfonctionnement et le fonctionnement soient
Présents simultanément.
la connexion Optitherm+
1 357 9 11 1315
24 6 810 12 1416
1-230V + N + PE / 50Hz
Modbus de G(S)+IGSX
L N
