ClimAir INTERFACE+ Manuel D'installation page 7

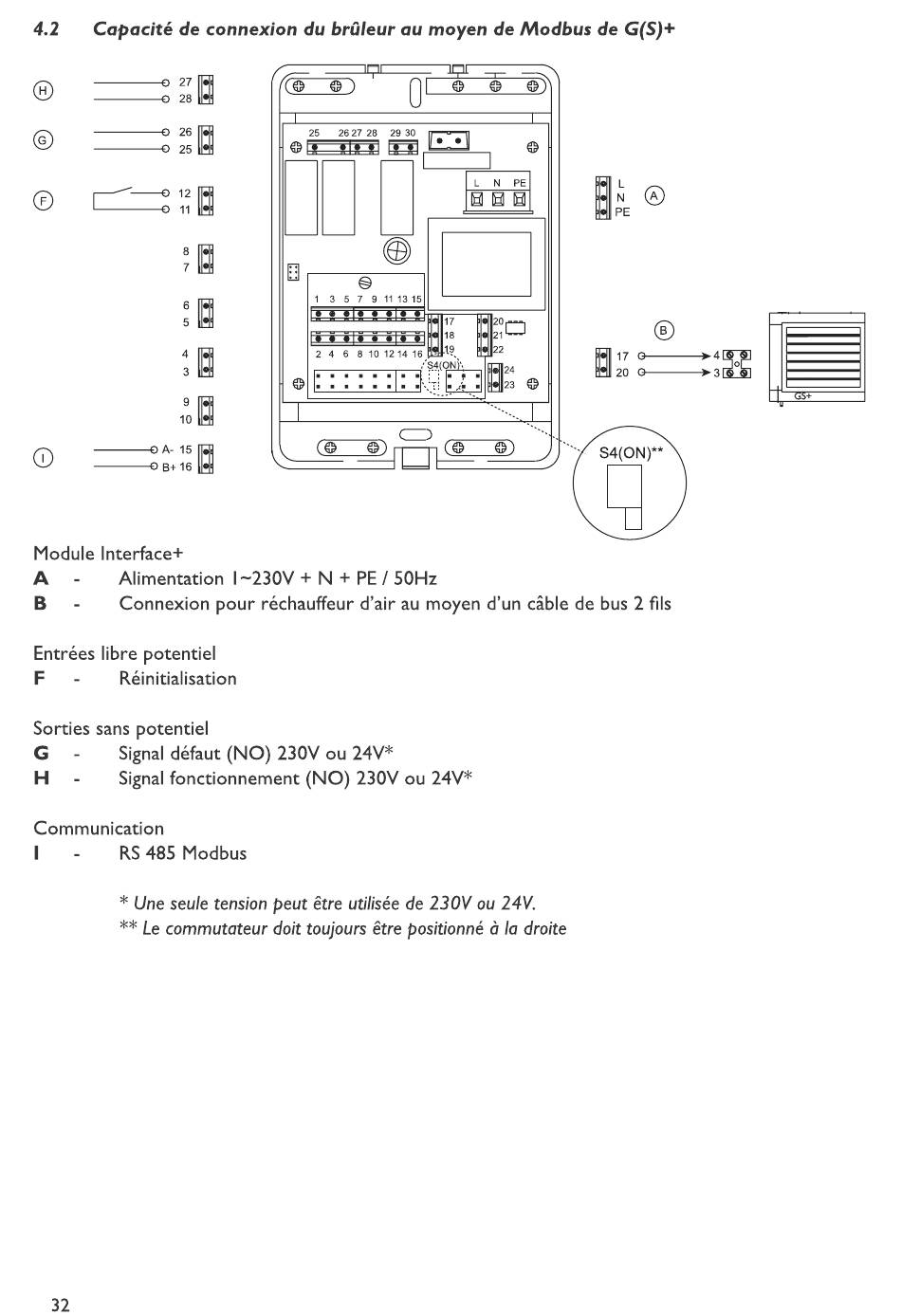

4.2
Capacité
de connexion
10
Module
Interface+
Alimentation
Connexion pour réchauffeur d'air au moyen d'un cåble de bus 2 fils
Entrées libre potentiel
Réinitialisation
Sorties sans potentiel
Signaldéfaut (NO) 230V ou 24V*
Signalfonctionnement (NO) 230V ou 24V*
Communication
RS 485 Modbus
* Une seuletensionPeut étre utiliséede 230V ou 24V.
** Le commutateurdoit toujours étre positionnéå la droite
32
du brüleur au moyen de Modbus de G(S)+
1
357
9
1315
24
6
10
1214
1-230V
+ N + PE / 50Hz
17
20
18
21
1?
22
16
24
23
