ClimAir INTERFACE+ Manuel D'installation page 6

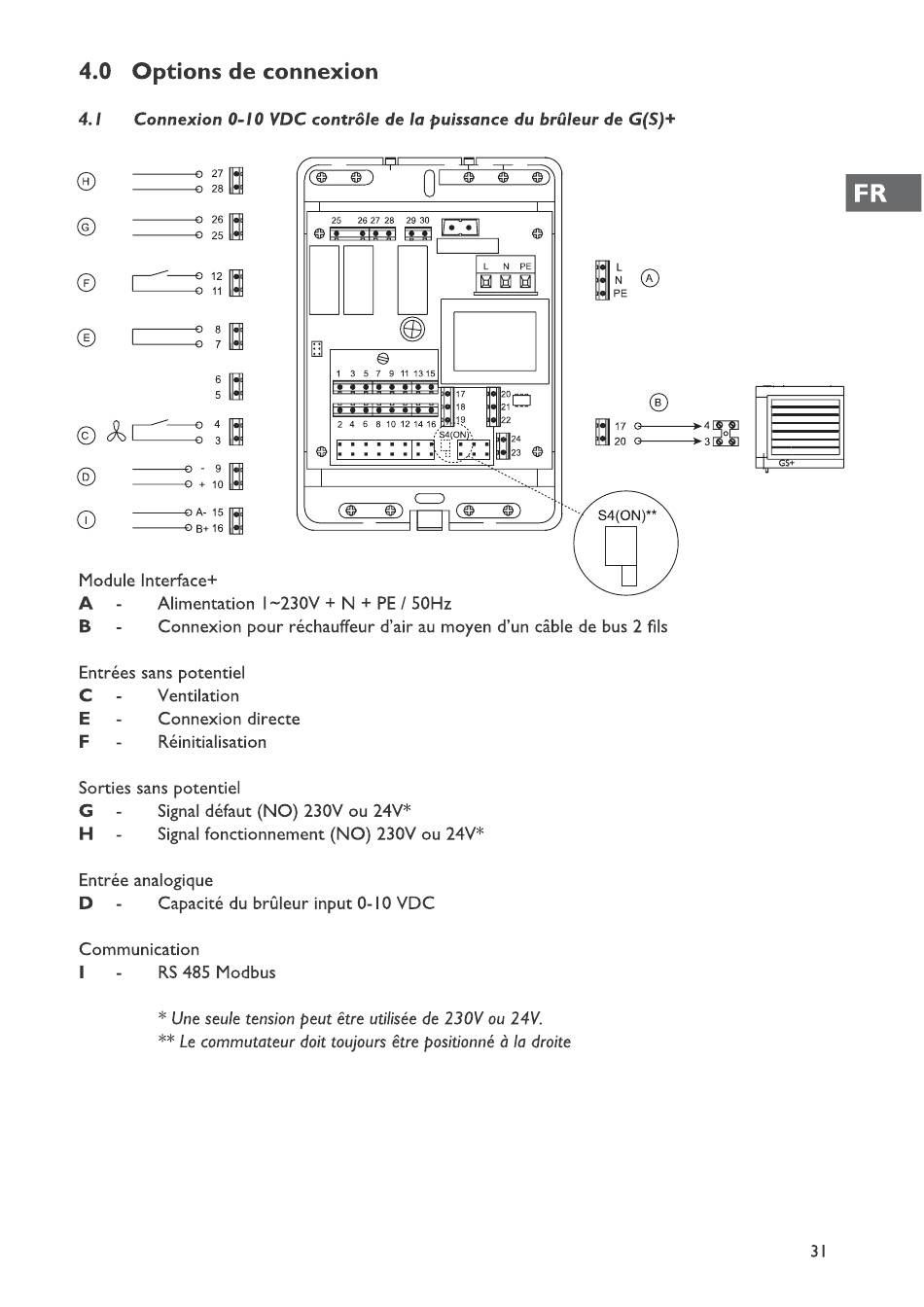

4.0 Options de connexion
Connexion 0-10 VDC contröle
—o
—o
—o
4
B.f. 16
Module Interface+
Alimentation
Connexion pour réchauffeur d'air au moyen d'un cåble de bus 2 fils
Entrées sans potentiel
c
Ventilation
E Connexion directe
Réinitialisation
Sorties sans potentiel
G Signaldéfaut (NO) 230V ou 24V*
H Signalfonctionnement (NO) 230V ou 24V*
Entrée analogique
Capacité du brüleur input 0-10 VDC
Communication
RS 485 Modbus
* Une seuletensionPeut étre utiliséede 230V ou 24V.
** Le commutateurdoit toujoursétre positionnéå la droite
de la puissance du brüleur de G(S)+
0
3 5 7 9 11 1315
6 8 10 12 14 16
2 4
I —230V + N + PE / 50Hz
7
18
19 22
24
23
31
