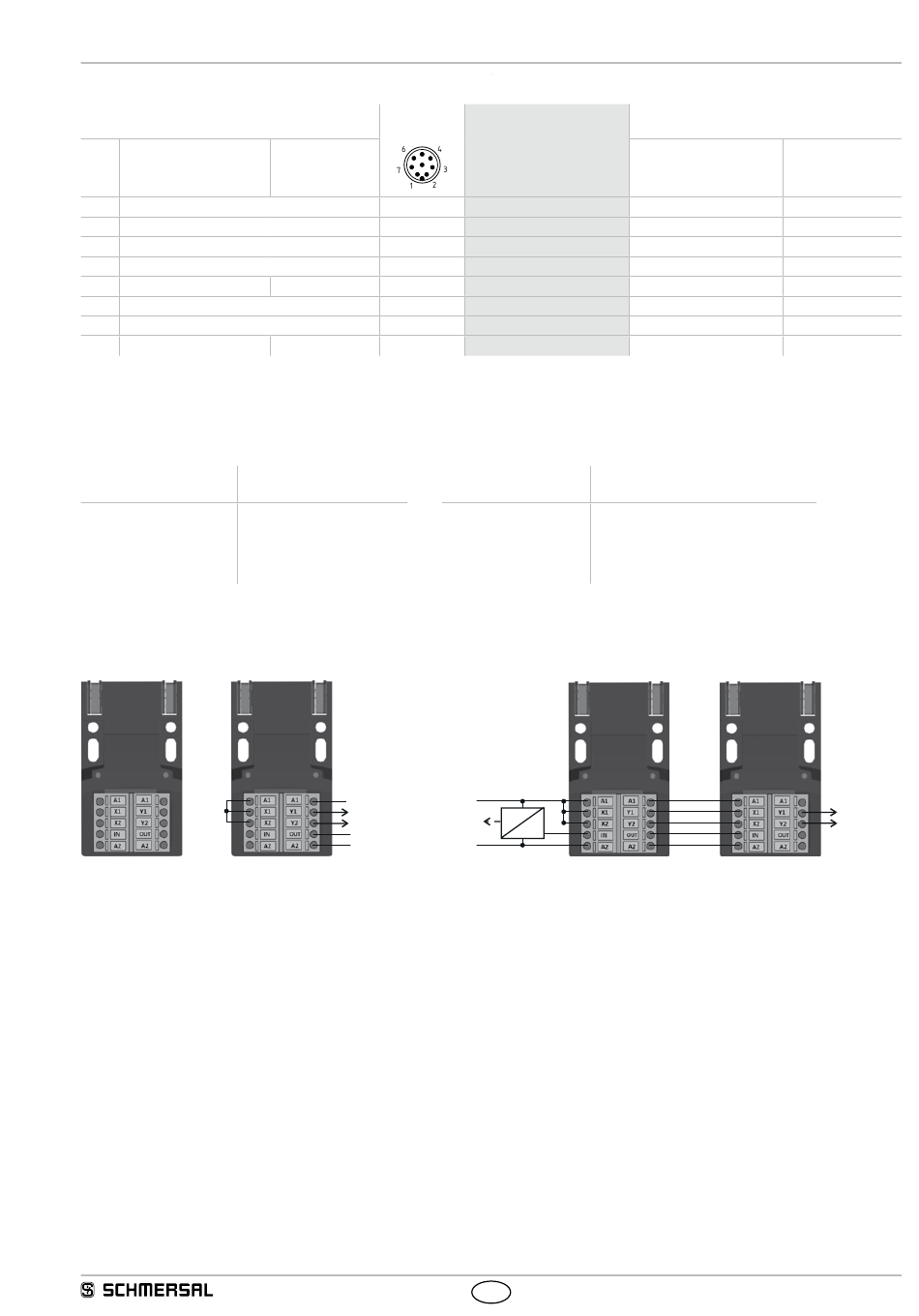

9.2 Raccordement et connecteurs

Fonction du dispositif de sécurité
avec sortie
diagnostique
conventionnelle
A1 U
e
X1 Entrée de sécurité 1
A2 GND
Y1 Sortie de sécurité 1
OUT Sortie diagnostique "OUT"
X2 Entrée de sécurité 2
Y2
Sortie de sécurité 2
IN sans fonction
Câbles de raccordement avec connecteur (femelle)
IP67 / IP69, M12, 8 pôles - 8 x 0,23 mm²
selon DIN 47100
Longueur de N° d'article
câble
2,5 m 103011415
5,0 m 103007358
10,0 m 103007359
Configuration des bornes de raccordement
Les bornes d'alimentation A1 et A2 existent toujours en dou Les bornes d'entrée X1/X2 doivent être connectées soit aux sorties de sécurité du
capteur en amont, soit au +24V via A1.
Brochage du
connecteur
5
avec sortie
diagnostique
sérielle via bus SD
8
1
2
3
4
Sortie SD 5
6
7
Entrée SD 8
24VDC
24VDC
OSSD
DIAG
DIAG
GND
GND
Code de couleurs
des connecteurs
Schmersal
BN
WH
BU
BK
GY
VT
RD
PK
Câbles de raccordement avec connecteur (femelle)
IP69K, M12, 8 pôles - 8 x 0,21 mm²
Longueur de câble N° d'article
5,0 m 101210560
5,0 m, coudé 101210561
10,0 m 103001389
15,0 m 103014823
SD
FR
codes de couleur Codes couleurs d'autres
connecteurs disponibles sur le marché
Conformément à
IEC 60947-5-2: 2007 DIN 47100
BN
WH
BU
BK
GY
PK
VT
OR
RSS16
selon
WH
BN
GN
YE
GY
PK
BU
RD
OSSD
