ADEUNIS RF HCA - USER GUIDE - V1.2

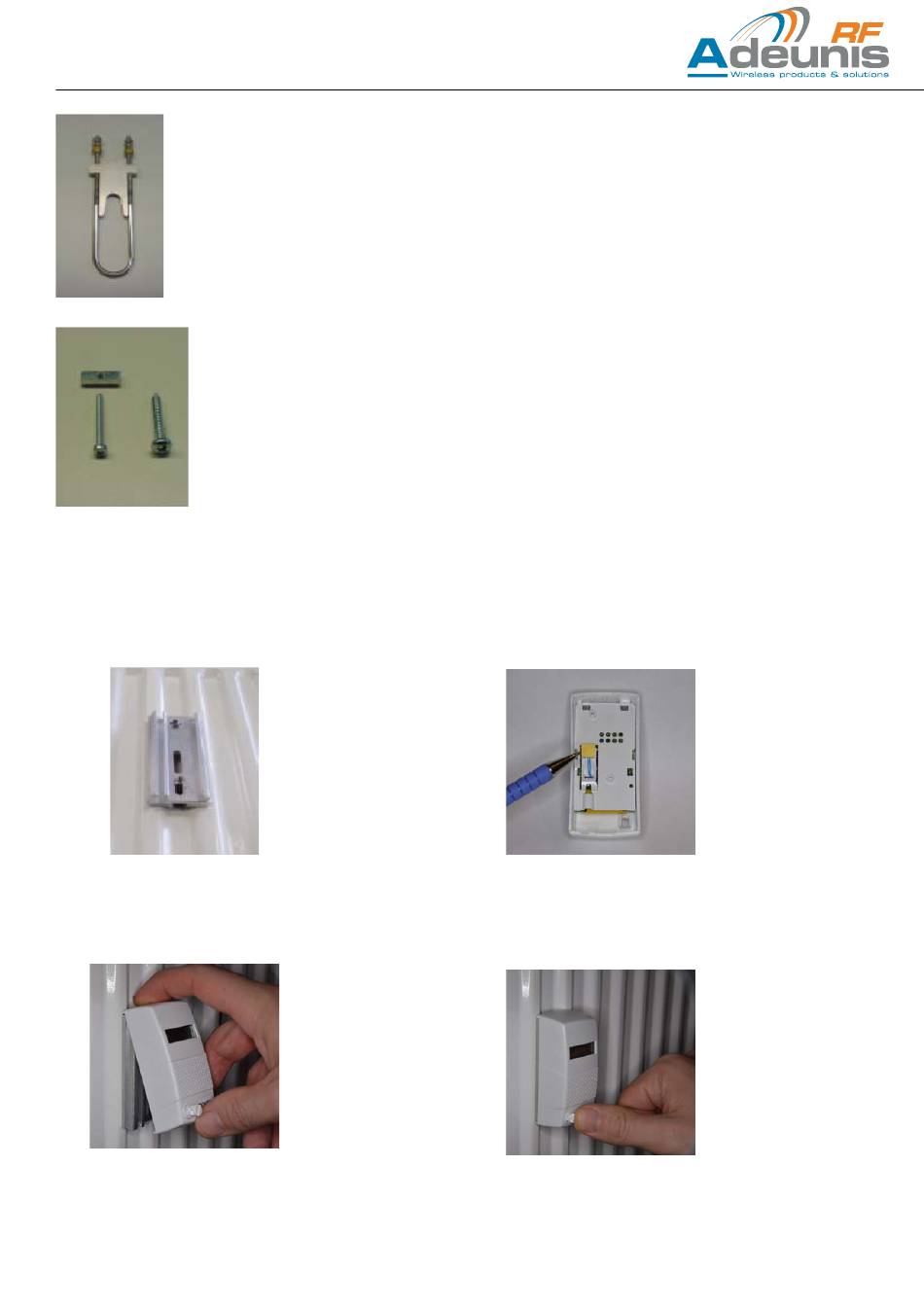

3.8. Radiateurs type convecteur
Attache en U complète
4. Montage de HCA UNITY1
1
étape
ere
Installation du conducteur de chaleur
3
étape
eme
Monter le HCA UNITY1 sur le conducteur de
chaleur en commençant par le haut.
3.9. Radiateurs aluminium
2 attaches pour radiateur aluminium.
Montage avec 2 boulons M3x25
Autre alternative: 2 vis à tôle 4,2x25
2
étape
eme
Vérifiez que le conducteur thermique jaune est
présente sur le capteur.
Dernière étape
Compléter l'assemblage en appuyant sur le
plomb jusqu'à ce qu'il se verrouille.
Page
6
of 22
