ADEUNIS RF HCA - USER GUIDE - V1.2
4.6. Association du HCA UNITY1 à un type de radiateur
Le HCA UNITY1 étant un dispositif de mesure exclusivement «Unity Scale», il doit être associé à un type de radiateur pour permettre à la station
de réception backend de convertir correctement l'échelle «unity» en échelle de valeur.

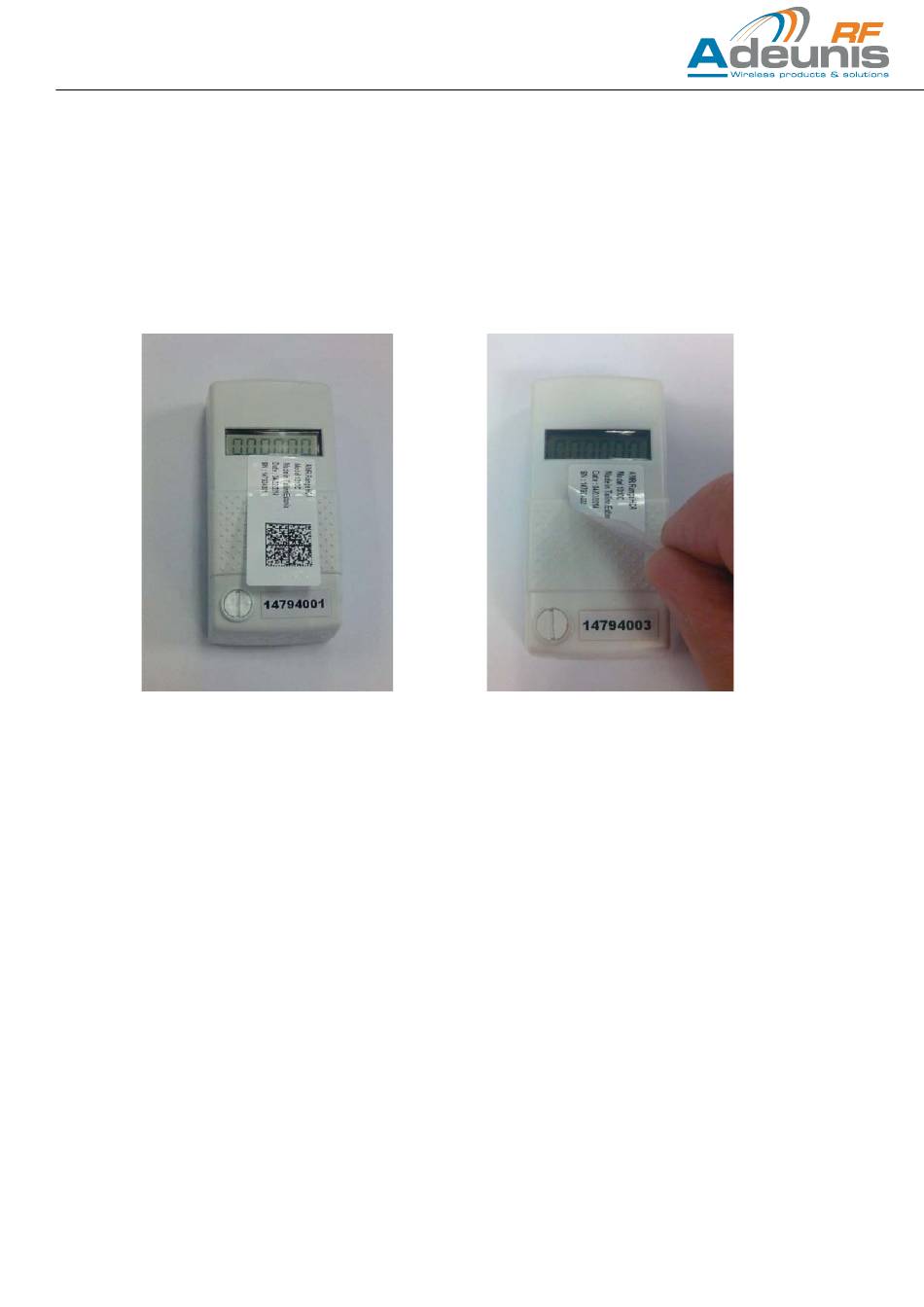

Ce processus débute lors de l'installation de l'appareil, en recueillant les autocollant Q/R amovible sur le boîtier (voir photo suivante) et en le
plaçant sur un document spécial déjà pré-rempli avec le type de radiateur et l'emplacement du HCA UNITY1 dans le bâtiment ou il est installé.
Plus tard, le spécialiste va créer un fichier reliant chaque numéro de série HCA UNITY1 au type de radiateur sur lequel il est monté. Notez que, si
pour une raison quelconque, l'autocollant Q/R est perdu, il est toujours possible de lire numéro de série imprimé sur le HCA UNITY1. Il s'agit du
numéro à 8 chiffres situé dans le coin inférieur droit du boîtier de l'appareil (voir image suivante).

4.7. Gestion de la valeur KC

Comme expliqué dans le chapitre 4.6, le HCA UNITY1 ne peut pas convertir la valeur affichée dans une valeur de consommation facturable.
Ces données sont calculées dans la station backend en utilisant une valeur KC selon chaque type de radiateur. Une liste de ces valeurs KC est
disponible sur demande.
Cependant, en utilisant la formule suivante, il est possible de convertir la valeur d'affichage (unity scale) en une valeur représentant un repère de
la valeur de consommation, calculée dans la station backend.
Valeur de consommation = valeur affichée x KQ x KC
Avec KC = 1.1
Avec KQ = puissance du radiateur en KW / 1KW
Exemple : en supposant que votre radiateur de 1.2KW affiche une valeur de 2200 sur le HCA UNITY1, vous pouvez estimer la consommation
réelle à : 2200 x 1.2 x 1.1 = 2904 KW.
