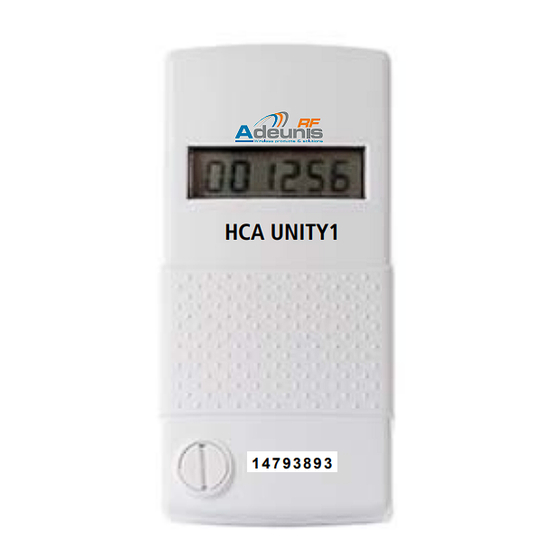

HCA - UNITY1
AMR Range
Répartiteur de frais de chauffage
Heat Cost Allocator
Mode d'emploi / User Guide
Version V1.2
HCA UNITY1
1 4 7 9 3 8 9 3
ADEUNIS RF
283 rue Louis Néel - Parc Technologique Pré Roux
38920 CROLLES - France
Tel. : +33 (0)4 76 92 07 77 - Fax : +33 (0)4 76 04 80 87
www.adeunis-rf.com
arf@adeunis-rf.com

Publicité

Table des Matières
loading

Sommaire des Matières pour Adeunis RF HCA-UNITY1

  • Page 1 Version V1.2 HCA UNITY1 1 4 7 9 3 8 9 3 ADEUNIS RF 283 rue Louis Néel - Parc Technologique Pré Roux 38920 CROLLES - France Tel. : +33 (0)4 76 92 07 77 - Fax : +33 (0)4 76 04 80 87 www.adeunis-rf.com...

  • Page 2: Table Des Matières

    ADEUNIS RF HCA - USER GUIDE - V1.2 Table des matières / table of contents Limite de responsabilité Support technique Historique de versions Produits Montage et mise en route 3.1. Montage 3.2. Accessoire de montage 3.3. Conducteur de chaleur aluminum 3.4.

  • Page 3: Limite De Responsabilité

    à tout moment sans préavis. Adeunis RF se réserve tous les droits sur ce document et les informations qu’il contient. La reproduction, l’utilisation ou la divulgation à des tiers sans autorisation expresse est strictement interdite. Copyright © 2012, ADEUNIS RF.

  • Page 4: Produits

    ADEUNIS RF HCA - USER GUIDE - V1.2 2. Produits Le HCA UNITY1 d’Adeunis RF est disponible dans les versions suivantes : HCA UNITY1 P/N Spécification ARF8050AA Version Compact avec 2 capteurs intégrés - mode T1 - encryption OMS mode 5 ARF8050BA Version Compact avec 2 capteurs intégrés - mode T1 - sans encryption...

  • Page 5: Conducteur De Chaleur Aluminum

    ADEUNIS RF HCA - USER GUIDE - V1.2 3.3. Conducteur de chaleur aluminum Conducteur de chaleur standard (livré avec le HCA UNITY1). 3.4. Plomb plastique Le plomb permet de sceller le HCA UNITY1. Il doit être armé lorsque le HCA est monté sur le conducteur de cha- leur (cette pièce est pré-montée sur le HCA UNITY1).

  • Page 6: Radiateurs Type Convecteur

    ADEUNIS RF HCA - USER GUIDE - V1.2 3.8. Radiateurs type convecteur Attache en U complète 3.9. Radiateurs aluminium 2 attaches pour radiateur aluminium. Montage avec 2 boulons M3x25 Autre alternative: 2 vis à tôle 4,2x25 4. Montage de HCA UNITY1 étape...

  • Page 7: Montage Du Capteur Sur Les Produits Hca Remote Sensor

    ADEUNIS RF HCA - USER GUIDE - V1.2 4.1. Montage du capteur sur les produits HCA Remote Sensor Le HCA Remote Sensor est constitué de 4 pièces: • Le câble avec capteur (intégré dans l’onglet métallique). • Le boîtier en plastique pour l’onglet.

  • Page 8: Note Sur Les Boulons À Souder

    ADEUNIS RF HCA - USER GUIDE - V1.2 4.2. Note sur les boulons à souder Au cours du processus de soudage des sons peuvent être émis par le radiateur. Les animaux étant très sensibles à ces sons , il est recommandé...

  • Page 9: Système D'auto-Surveillance

    ADEUNIS RF HCA - USER GUIDE - V1.2 Lors des 6 premières heures, un télégramme Wmbus est envoyé toutes les 60 secondes, puis le HCA se vérouille en mode d’opération standard: Envoi toutes les 4 minutes, affichage sur LCD toutes les 2 minutes.

  • Page 10: Contrôle Des Capteurs

    ADEUNIS RF HCA - USER GUIDE - V1.2 4.5.2 Contrôle des capteurs La surveillance des capteurs est immédiate et permanente. l’électronique embarquée peut détecter une brève coupure de l’un ou l’autre des capteurs (ou les deux en même temps). Dans ce cas le HCA n’est plus en mesure de fonctionner correctement. Le LCD affiche un message d’erreur, l’erreur est mémorisée et envoyée dans la prochaine trames Wmbus.

  • Page 11: Association Du Hca Unity1 À Un Type De Radiateur

    ADEUNIS RF HCA - USER GUIDE - V1.2 4.6. Association du HCA UNITY1 à un type de radiateur Le HCA UNITY1 étant un dispositif de mesure exclusivement «Unity Scale», il doit être associé à un type de radiateur pour permettre à la station de réception backend de convertir correctement l’échelle «unity»...

  • Page 12: Spécifications Techniques

    ADEUNIS RF HCA - USER GUIDE - V1.2 5. Spécifications techniques Normes EN834-ed2013, EN13757-4, EN300-220 Principle de mesure 2 capteurs intégrés : 2F version 1 capteur intégré & 1 capteur déporté : FF versions Type de capteur capteur NTC avec une précision de 0.5% dans la plage de température de 0°C à 90°C Limites d’utilisation...

  • Page 13: Disclaimer

    ADEUNIS RF HCA - USER GUIDE - V1.2 Disclaimer This document and the use of any information contained therein, is subject to the acceptance of the Adeunis RF terms and conditions. They can be downloaded from www.adeunis-rf.com. Adeunis RF makes no warranties based on the accuracy or completeness of the contents of this document and reserves the right to make changes to specifications and product descriptions at any time without notice.

  • Page 14: Device Types

    35°C to 105°C radiator temperature for Remote versions (*) Note that Adeunis RF HCA UNITY1 is only available in “Unity Scale” setting. So the energy consumption value on LCD display is only a repre- sentative value of the real consumed energy.

  • Page 15: Aluminum Heat Conductor

    ADEUNIS RF HCA - USER GUIDE - V1.2 3.3. Aluminum Heat Conductor Standard Heat Conductor (part included in HCA UNITY1 package). 3.4. Plastic Seal Plastic seal to be armed once HCA UNITY1 is assembled on Heat Conductor (part included in HCA UNITY1 pac- kage and already pre-mounted on device).

  • Page 16: Convertor Radiators

    ADEUNIS RF HCA - USER GUIDE - V1.2 3.8. Convertor radiators U bold complete set 3.9. Aluminum radiators 2 toggles for aluminum radiators. Mounting with 2 bolts M3x25 Alternatively: 2 sheet metal screws 4,2x25 4. Mounting of Adeunis RF HCA UNITY1...

  • Page 17: Mounting Of Sensor On Hcas With Remote Sensor

    ADEUNIS RF HCA - USER GUIDE - V1.2 4.1. Mounting of Sensor on HCAs with Remote Sensor Remote Sensor set is composed of 4 pieces: • The cable with Sensor included in metallic tab. • The plastic housing for the tab.

  • Page 18: Note About Welding Bolds

    4.3. General restrictions It is not allowed to use Adeunis RF HCA UNITY1 on steam heating, under-floor heating or ceiling-mounted radiation radiator. The use on com- bined valve and flap controlled radiator is not allowed too, unless the flap controlled is dismounted or inoperative. The use of HCA UNITY1 on radiator with additional blower or heating cartridges is only admissible, if the additional electric device is in operation.

  • Page 19: Self Monitoring System

    OFF position. 4.5. Self Monitoring system Adeunis RF HCA UNITY1 is monitoring the most important events to secure a proper operation. It is notably designed to signalize on display and telegram abnormal working or malfunctions.

  • Page 20: Sensors Monitoring

    ADEUNIS RF HCA - USER GUIDE - V1.2 4.5.2 Sensors monitoring Sensor monitoring is permanent as HCA start operating. The electronic can detect a short or a break of any of the both sensors. In this case, the device is not able to work properly anymore, The display is indicating Error message, the failure is recorded and sent as a part of the Wmbus telegram to be detected by the backup station.

  • Page 21: Associating Hca Unity1 To Radiator Type

    4.6. Associating HCA UNITY1 to radiator type Adeunis RF HCA UNITY1 being exclusively a “unity scale” metering device, it must be associated with a radiator type to allow the backend station receiving Wmbus telegrams, to properly convert the unity scale into value scale.

  • Page 22: Technical Datas

    ADEUNIS RF HCA - USER GUIDE - V1.2 5. Technical datas Standards EN834-ed2013, EN13757-4, EN300-220 Principle of measurement 2 integrated sensors : 2F version 1 integrated sensor & 1 remote sensor : FF versions Type of sensor NTC sensor with 0.5% accuracy in range 0 to 90°C Operating temperature limits 35°C/95°C for 2F version...
