VCI – Bluetooth Interface de Diagnostic
2.2.1 Description fonctionnelle
1.
Connecteur Données du véhicule (DB15-Pin)
2.
Voyant d'alimentation - s'allume en vert fixe lors de la mise sous tension
3.
Voyant Véhicule - clignote en vert lors de la communication avec le
réseau du véhicule
4.
Voyant d'erreur - s'allume rouge solide lorsque de graves cas de panne
matérielle;
logiciel/micrologiciel mise à jour
5.
Voyant Bluetooth - s'allume en vert fixe lorsqu'il est connecté à
l'affichage MaxiSys tablet par communication Bluetooth
6.
Voyant USB - s'allume en vert fixe lorsque le périphérique est
correctement connecté et communique avec le MaxiSys tablette
d'affichage via le câble USB
NW: 1.42 kg (3.13 lb), MaxiSys GW: 8.655 kg
(19.08 lb); MaxiSys Pro GW: 8.052 kg (17.75 lb)
ISO 9142-2, ISO 14230-2, ISO 15765-4, K/L lins,
Flashing Code, SAE-J1850 VPW, SAE-J1850
PWM,
VitesseMoyenne, VitesseFaible and FilUnique
CAN, GM UART, UART Echo Byte Protocole,
Honda Diag-H Protocole, TP 2.0, TP 1.6, SAE
J1939, SAE J1708, Tolerante aux pannes CAN

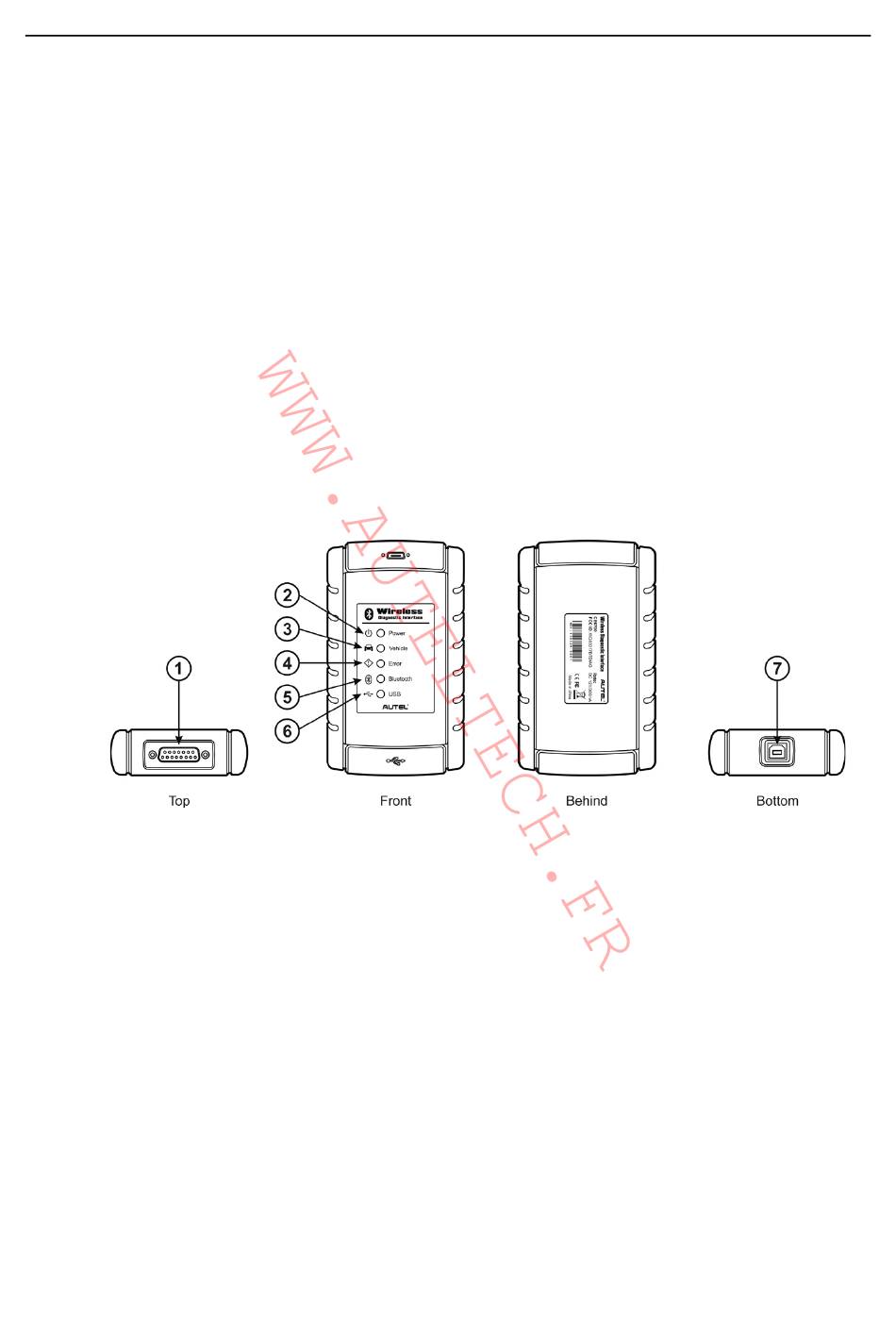

Figure 2-5 Bluetooth Interface de Diagnostic– pour MaxiSys
rouge
VCI – Bluetooth Interface de Diagnostic
CAN
clignote
également
7
ISO
11898,
lors
de
VitesseHaute,
l'exécution
de
