Détail B
(*) Options :
- SNMP.
- RS232, RS485, USB.
- AS400 (extension de relais).
- Température à distance de la batterie.

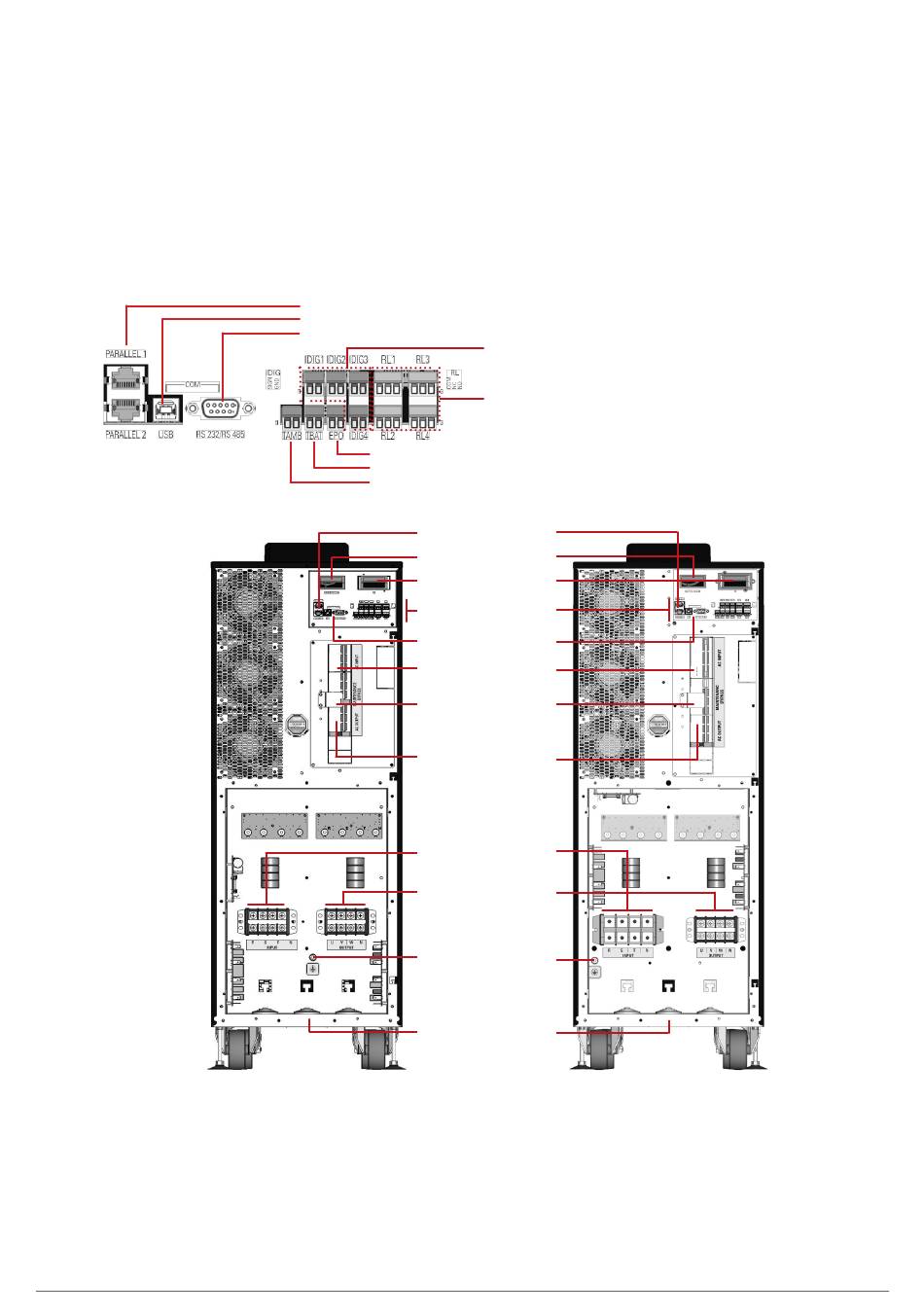

Fig. 2. Vues arrière de l'armoire de 1 042 mm pour les
équipements de 30 kVA (gauche) et 40 kVA (droite)
standard.
8
Ports parallèle
Port USB
Port RS232/RS485
Contacts EPO
Contacts temp. bat.
Contacts temp. ambiante
Ports parallèle (RJ45)
Logement SNMP/NIMBUS
Logement libre (*)
Entrées/Sorties numériques
(voir Détail B)
Ports COM : USB +
RS232/485
Disjoncteur
d'entrée
Interrupteur de bypass manuel
(avec blocage mécanique)
Disjoncteur de
sortie
Terminaux entrée (R, S, T, N)
Terminaux sortie (U, V, W, N)
Terminal de terre
Presse-étoupes
Entrées
numériques
Sorties
numériques
(Q1)
(Q5)
(Q2)
