bypass indépendant pour l'onduleur, basculer égale-
ment sur « OFF » cet interrupteur.
e.
À ce point, l'équipement s'arrêtera complètement.
f.
Si cela est possible, couper l'alimentation générale du
tableau de manœuvre.
g.
Basculer sur « OFF » l'interrupteur d'entrée de l'ondu-
leur lui-même (Q1).
h.
Sur les équipements avec entrée de bypass statique
indépendant, basculer sur « OFF » l'interrupteur de
bypass correspondant (Q4).
6.4.2. Rétablissement du système après un arrêt d'urgence
EPO.
1.
Si le système est totalement arrêté (tous les interrupteurs
de l'onduleur et du tableau externe sont sur « OFF », le cir-
cuit EPO ouvert ou le bouton à distance activé) :
a.
« Fermer » le circuit présent sur la réglette
mettre le pont de fil ou basculer sur « OFF » le bouton à
distance par lequel ce pont a été remplacé.
b.
À partir de ce point, procéder tel que décrit au
paragraphe "6.1.3. Procédure générique de mise en
marche (mode normal)."
vantes décrites dans ce paragraphe.
2.
Si l'onduleur est alimenté (les interrupteurs de l'onduleur et
du tableau externe nécessaires au fonctionnement normal
sont sur « ON », les batteries sont connectées), mais le
circuit EPO est ouvert ou le bouton à distance est activé :
l'onduleur sera alimenté, l'alarme « Arrêt d'urgence » pré-
sente, tous les convertisseurs arrêtés et aucune tension ne
sera délivrée aux charges. Pour rétablir le fonctionnement
normal :
a.
« Fermer » le circuit présent sur la réglette
mettre le pont de fil ou basculer sur « OFF » le bouton à
distance par lequel ce pont a été remplacé.
b.
Cliquer sur l'icône « État et Commande »
L'écran décrit au paragraphe 7.4. s'affiche.
c.
Cliquer sur l'icône « Marche/Arrêt ASI »
d.
L'encadré émergent « Commande ASI » apparaît
avec les options « Marche » et « Arrêt ». Cliquer
sur « Arrêt ».

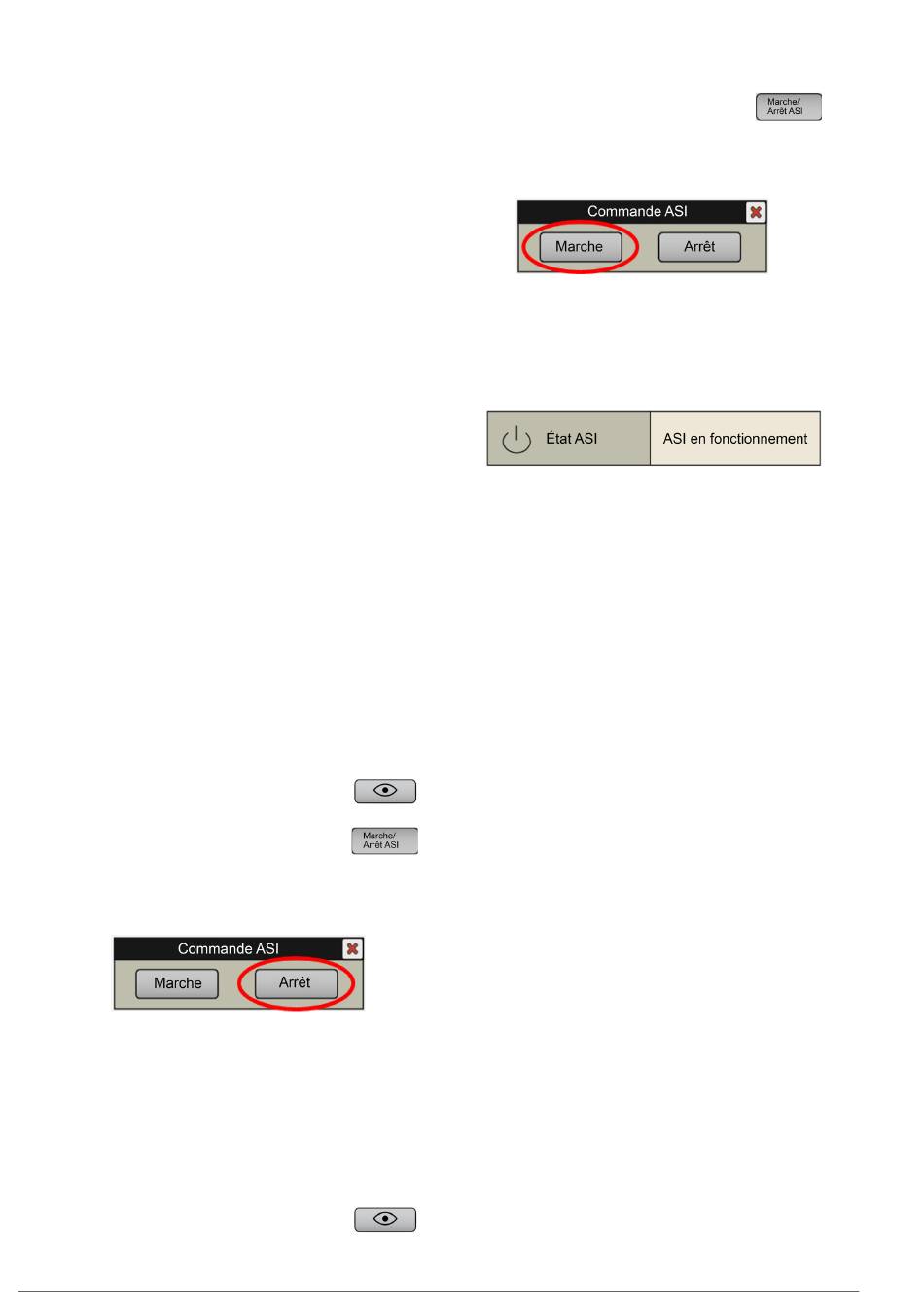

Fig. 62. Fenêtre émergente « Commande ASI ». Cli-
quer sur « Arrêt »
e.
Les charges sont alors alimentées directement
depuis la ligne de bypass statique. Vérifier que
l'alarme « Arrêt d'urgence » disparaît et qu'une
nouvelle alarme « ASI Unité sur bypass »
Vérifier également que le synoptique de l'équipement
correspond à celui de la Fig. 56 (équipement en mode
bypass).
f.
Cliquer sur l'icône « État et Commande »
L'écran décrit au paragraphe 7.4. s'affiche.
MANUEL D'UTILISATEUR
: re-
et omettre les étapes sui-
: re-
apparaît.
g.
Cliquer sur l'icône « Marche/Arrêt ASI »
h.
L'encadré émergent « Commande ASI » apparaît
avec les options « Marche » et « Arrêt ». Cliquer
sur « Marche ».
Fig. 63. Fenêtre émergente « Commande ASI ». Cli-
quer sur « Marche ».
i.
Vérifier les phases de démarrage dans « État ASI »
(sous-menu « État et Commande », voir 7.4), et vé-
rifier que l'état final est « ASI en
Le système se remet à fonctionner en mode normal,
et les charges sont de nouveau protégées par l'ondu-
leur contre les perturbations et les éventuelles cou-
pures d'alimentation.
SLC CUBE4 - SYSTÈME D'ALIMENTATION ININTERROMPUE
fonctionnement ».
