MANUEL D'INSTALLATION
Lecteur double Technologie Proximité/Digicode

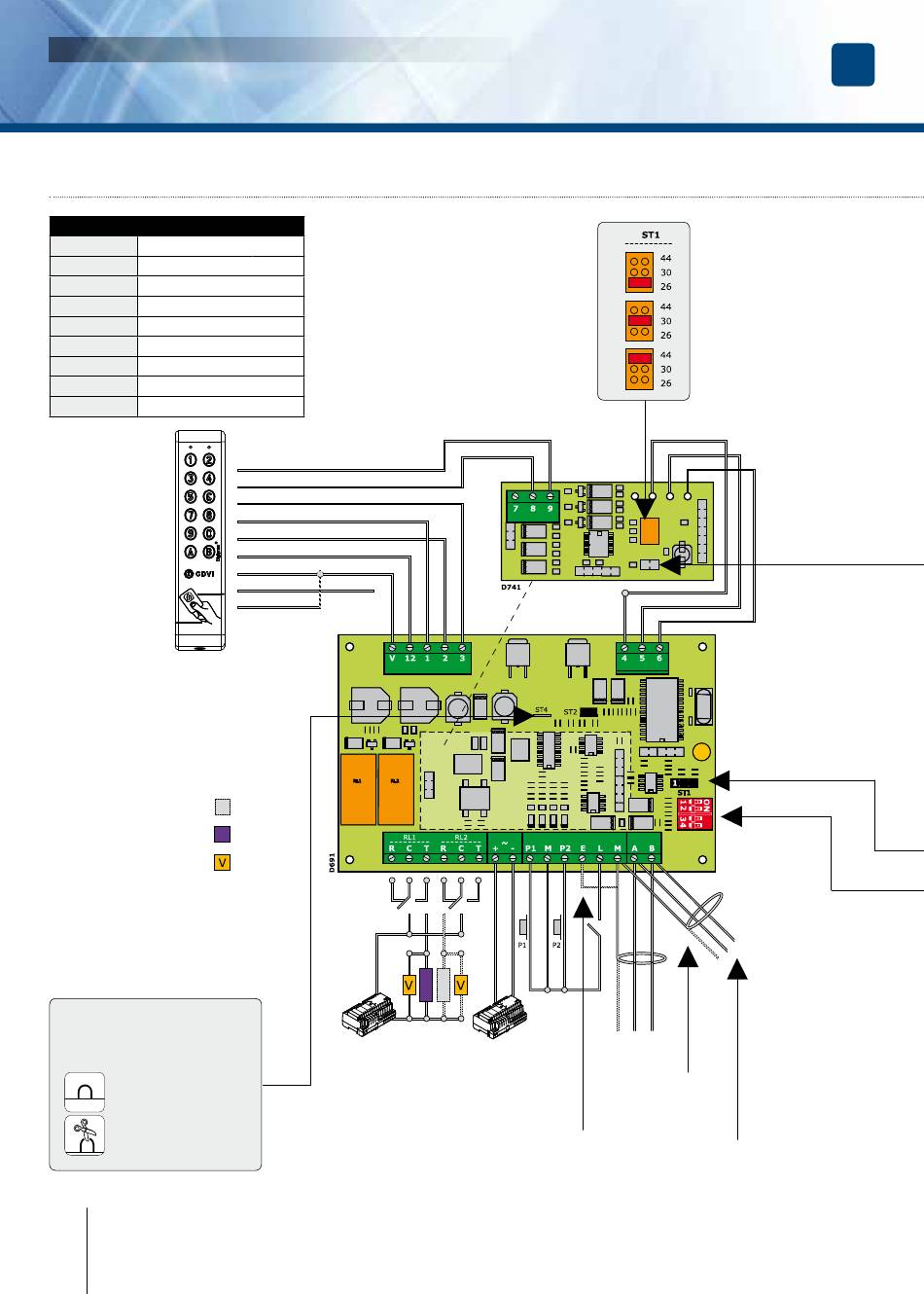

6] RACCORDEMENTS CONNEXION AVEC CONTRÔLEUR DE PORTE (INTBUSW)
KCPROXWLC
Rouge Alimentation 12V DC
Noir Alimentation 0V
Marron Commande du buzzer
Vert Data 0
Blanc Data 1
Bleu Clock
Violet Programmation
Jaune Voyant vert
Orange Voyant rouge
KCPROXWLC

Alimentation

Pour l'alimentation,
il y a deux modes possibles :
12 V DC uniquement
(Configuration usine)
Coupez le strap
12 V AC ou 24 V DC
cdvi.com
16
cdvigroup.com
Orange
Jaune
Blanc
vert
Bleu
Rouge
Noir
Marron
Violet
Connexion
Câble Violet
et Noir pour la
programmation
Gâche
Ventouse
Varistance
- Wiegand
®
Si vous ne souhaitez
pas de gestion de l'etat
porte : Relier E et M
FR
INTBUSW
Vers d'autres contrôleur
de portes (INTBUSW)
