Chaudières au sol LNO: description du produit
distribution. Ces faisceaux hydrauliques
garantissent le libre choix des pompes;
elles peuvent être choisies librement dans
l'assortiment des pompes ELCO ou
commandées chez un tiers.
Pour des installations de plus de 200 kW le
collecteur de distribution et éventuelle-
ment certains circuits chauffage de plus de
1
1
/
" ne sont pas fournis. Au chapitre
2
«Accessoires de montage pour units» sont
présentés les composants nécessaires à la
réalisation d'installations jusqu'à 500 kW
tels que vannes mélangeuses, vannes,
tuyaux de fumées, etc.
Boîtiers pour régulateurs LOGON B
Pour les régulateurs montés en dehors du
tableau de commande chaudière, dans le
local de chauffe, dans une autre partie du
bâtiment ou même un autre bâtiment, un
boîtier mural est à disposition.

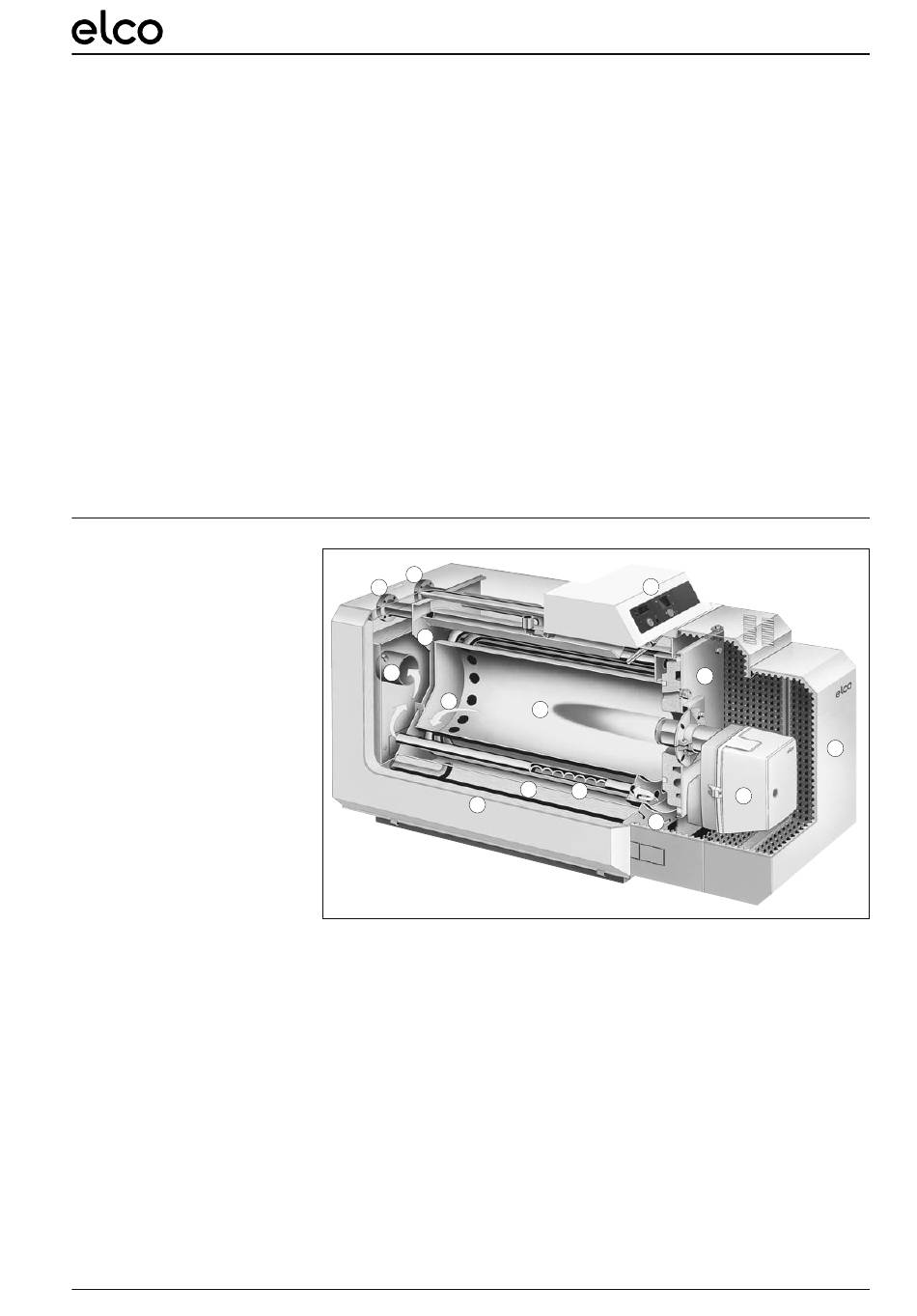

Légende
1. Capot insonorisant en deux parties
Réduit les pertes de chaleur et assure
un fonctionnement de faible niveau
sonore. En deux parties afin d'en
faciliter le montage.
2. Tableau de commande
Régulation de chauffage LOGON B
pour installations simples avec un seul
utilisateur ou complexes pouvant
comporter jusqu'à 40 utilisateurs.
Communication avec système de
pilotage de niveau supérieur possible
par l'intermédiaire d'un bus de
données.
3. Foyer
Par une flamme assurant une combus-
tion complète, le foyer est faiblement
agressé et sa durée de vie prolongée.
4. Système de conduite de la flamme
Système de conduite de la flamme
breveté assurant une durée courte de
l'échange de chaleur dans la zone la plus
chaude de la flamme et des taux de NOx
faibles.
5. Brûleur de qualité
Selon la demande, brûleur à mazout, à gaz
ou bicombustible adapté de façon
optimale au foyer avec une stabilité à long
terme exceptionnelle
6. Raccordements départ et retour
Préparés pour le raccordement sans
difficulté des faisceaux hydrauliques de
l'assortiment ELCO ou d'une autre
provenance
ELCO 2008-04 No art. 11051546
La régulation d'un circuit chauffage
décentralisé combiné avec une produc-
tion d'eau chaude sanitaire se laisse
également réaliser de cette façon.
Mélangeurs de précision à caractéris-
tiques équivalentes à celles de vannes
Les modules mélangeurs de type H utilisés
dans l'assortiment de faisceaux ont une
caractéristique de réponse semblable à
celle d'une vanne. C'est la raison pour
laquelle ils peuvent être utilisés, sur de
grosses installations, à la place de vannes
classiques.
Pour faciliter le montage sur de gros
collecteurs, les mélangeurs de type H
peuvent être commandés séparément.
6
6
7
10
4
11
7. Grande capacité en eau
Assure, conjointement au régime à deux
allures, des séquences de fonctionnement
longues du brûleur et réduit le nombre
des allumages et des extinctions.
8. Turbulateurs de gaz de combustion
Largement dimensionnés et faciles à
nettoyer. Ils assurent une exploitation
maximum de la chaleur des gaz de
combustion.
9. Triple parcours des gaz
Réduit la formation des produits polluants
et contribue à un fonctionnement de
faible niveau sonore.
Notice d'utilisation LNO
Réduction importante des coûts
Par la répartition de la puissance d'une
chaudière au sol sur un grand nombre de
consommateurs de chaleur, les coûts
d'investissement par consommateur sont
fortement réduits.
En plus des coûts de la chaudière au sol,
les investissements en conduites mazout
ou gaz, en citernes et en conduites
d'évacuation des fumées peuvent
également être réduits.
L'assortiment de régulateurs présenté
permet à chaque consommateur une
régulation individuelle de ses besoins de
chaleur
Garantie pour l'avenir
Des sources d'énergies alternatives telles
que centrale à distance, bois, énergie
solaire peuvent être raccordées après
coup.
2
3
11
8
9
10. Collecteur de fumées
Avec trappe de visite pour un entretien
facile.
11. Isolation thermique
Double coquille d'isolation
(60 mm + 30 mm) de l'ensemble de la
chaudière pour une faible consommation
d'entretien, même pour des températures
d'eau de chaudière élevées.
12. Porte de foyer
Peut pivoter à gauche ou à droite. Pour
faciliter le ramonage de la chaudière tous
les carneaux sont accessibles de l'avant.
12
1
5
3
