Installazione
Per i modelli: 122, 182, AB242AEEAA, AB242AEERA, AB282AEEAA, AB282AEERA, AB362ACEAA, AB362AEERA,
AB422AEEAA, AB482AEEAA

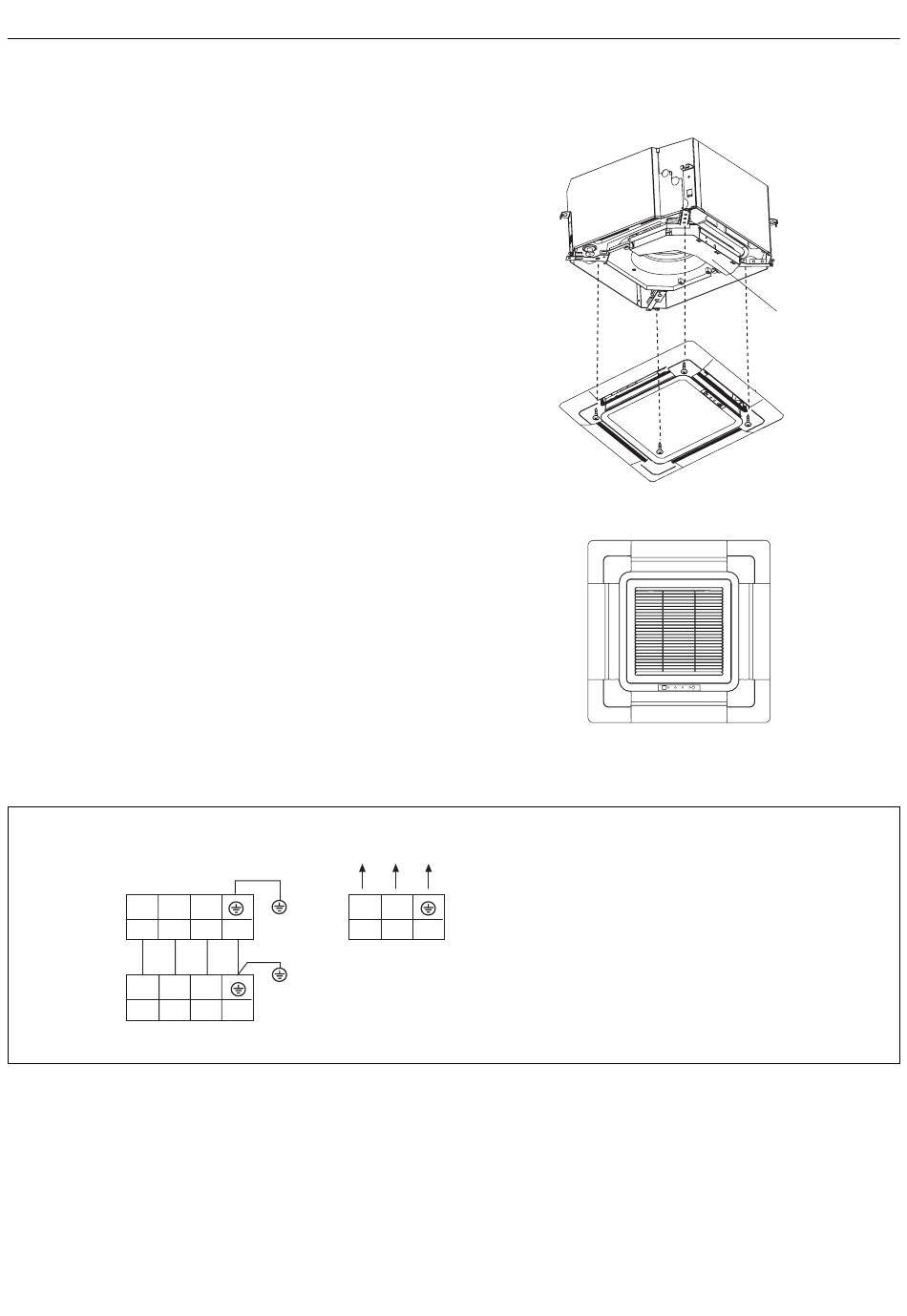

• Verificare che l'unità interna sia orizzontale per mezzo di una livel-
la o un tubo di vinile riempito d'acqua, e che la dimensione del
foro nel soffitto sia corretta. Rimuovere le livelle dall'unità interna
prima di fissare il pannello decorativo.
• Inserire due delle quattro viti diagonalmente, in modo che la diffe-
renza di altezza tra i due lati opposti dell'unità interna sia inferiore
a 5mm.
• Agganciare il pannello sui due bulloni e fissarli provvisoriamente.
• Stringere le viti fissate provvisoriamente ed inserire le altre due viti.
Avvitare e stringere bene le quattro viti.
• Collegare il cavo elettrico del motore del deflettore.
• Collegare il cavo di segnale.
• Se il motore del deflettore non entra in funzione tramite il teleco-
mando (tasto SWING), verificare che il collegamento elettrico sia
corretto; riprovare col telecomando dopo aver staccato l'alimen-
tazione per 10 secondi.
ATTENZIONE
• Fissare il pannello decorativo esclusivamente nella direzione indi-
cata in figura.
• Se il pannello viene fissato diversamente, si verificheranno perdite
d'acqua. Inoltre, i cavi per la ricezione del segnale e per l'oscilla-
zione del deflettore non potranno essere collegati.
Schema elettrico
AB122ACEAA
AB122ACERA - AB182ACEAA
1 2
Morsettiera
Unità interna
Morsettiera
1 2
Unità esterna
Alimentazione 1PH,220-230V~,50Hz
3 L
Y/G
Y/G
3
N
30
Scatola elettrica
