Nel caso di nuova costruzione
1. Installare l'unità interna provvisoriamente.
Inserire le staffe di ancoraggio nei bulloni di ancoraggio.
Assicurarsi di inserire una rondella e un dado a entrambe le
estremità di ogni staffa.
2. Portare il centro della dima di carta in corrispondenza del
centro dell'apparecchio. Montare la dima di carta sull'appa-
recchio usando 3 viti. Fissare l'angolo della vaschetta raccol-
ta condensa al foro di uscita delle tubazioni.
3. Dopo l'installazione sul soffitto, regolare l'apparecchio nella posizione corretta.
4. Controllare che il corpo dell'apparecchio sia a livello.
• Verificare la messa a livello ai quattro angoli utilizzando una livella od un tubo in vinile
riempito d'acqua come illustrato in figura.
• L'unità interna contiene una pompa a scarico condensa ed un interruttore a galleg-
giante, assicurarsi quindi di non inclinare l'apparecchio. Se l'apparecchio viene incli-
nato verso il lato opposto della tubazione di scarico condensa, l'interruttore a galleg-
giante non funziona correttamente e si verificano perdite.
5. Rimuovere le rondelle e stringere i dadi soprastanti, quindi rimuovere la dima di montaggio di carta.
Nel caso di soffitto già esistente
1. Installare l'unità interna provvisoriamente. Inserire le staffe di ancoraggio nei bulloni di ancoraggio. Assicurarsi di inserire una rondel-
la e un dado a entrambe le estremità di ogni staffa. Fissare le staffe saldamente.
2. Regolare l'apparecchio fino alla corretta posizione e altezza.
3. Procedere con i punti 3. e 4. del paragrafo "Nel caso di nuova costruzione".

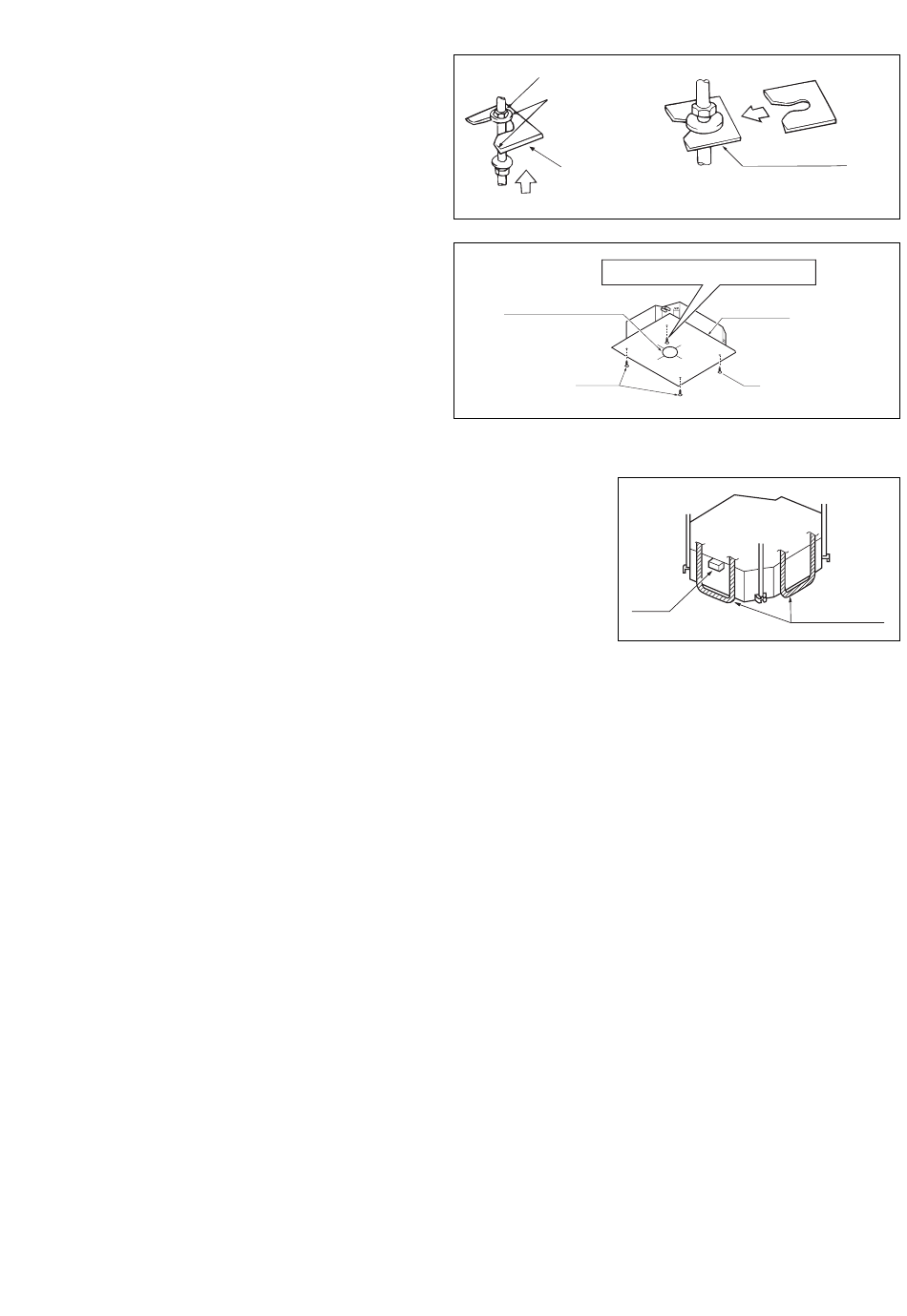

Dado
Rondella
Bullone di ancoraggio
stringere (doppio dado)
La vite posta allo sbocco delle tubazioni viene fissata
all'angolo della vaschetta raccolta condensa.
Centro del foro nel soffitto
Vite
Fissare la dima di carta
28
Inserire
Tassello per fissaggio rondella
Fissare la rondella saldamente
Dima di carta
Vite
Livella
Tubo in polietilene
