4. Installare i bulloni di ancoraggio M10 (la distanza tra i diversi fori è segnata sulla
dima di montaggio di carta).
I bulloni di ancoraggio devono essere usati nel caso di stanze già soffittate.
Se invece il soffitto è nuovo, usare fischer interni.

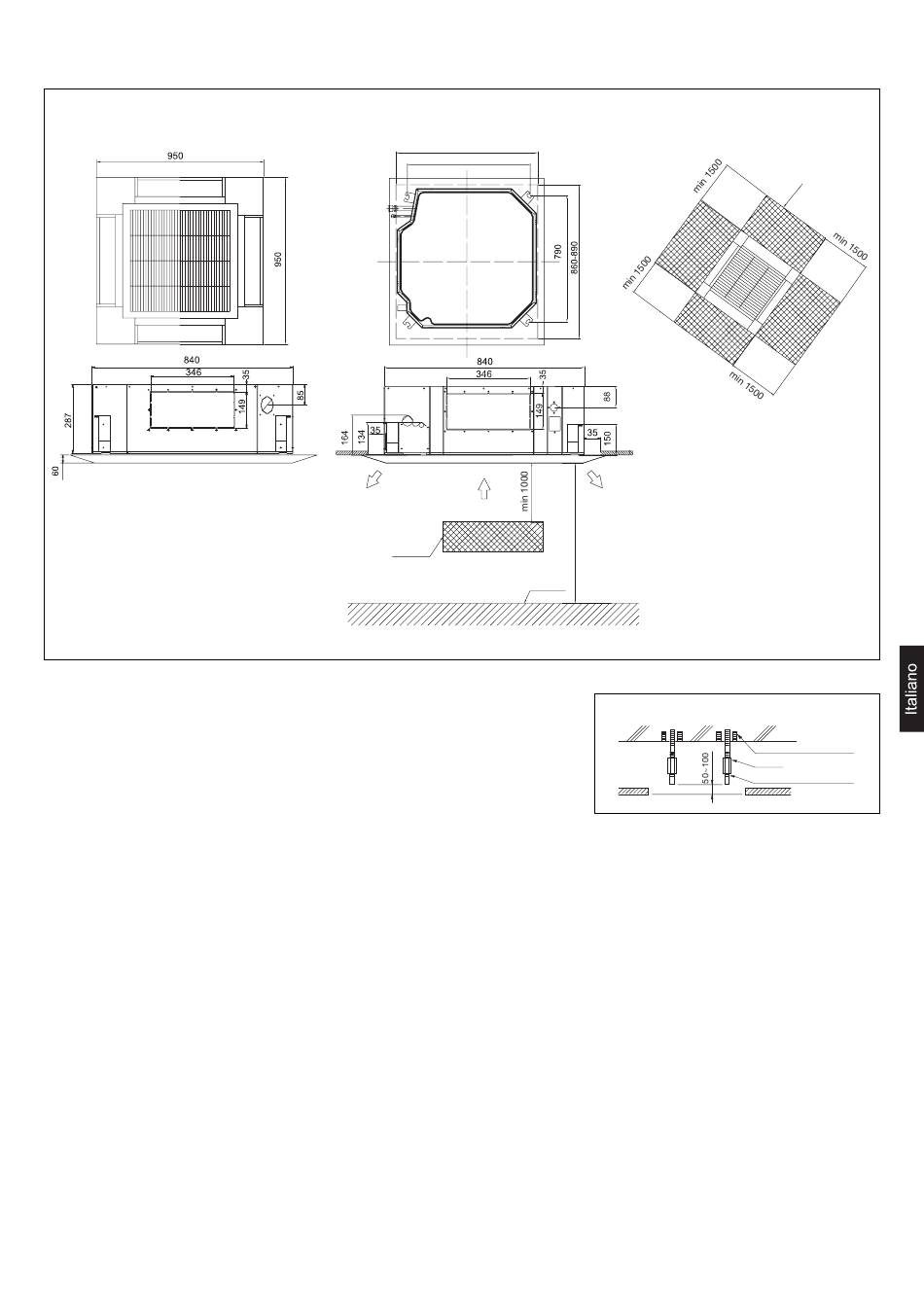

860-890 Apertura nel soffitto
690 Ancoraggio passo
Barriera
Pavimento
27
Muro o barriera
Esempio di installazione
Tetto
Bullone di ancoraggio
Dado
Staffa di ancoraggio
Soffitto
