4. Faites tourner le collier de verrouillage dans le sens horaire (2 clics), jusqu'à la position verrouillée.

4.8 Connexion NMEA 0183

Les fils NMEA 0183 peuvent servir à connecter l'appareil à un récepteur NMEA 0183 GNSS (GPS) ou
à un MFD.

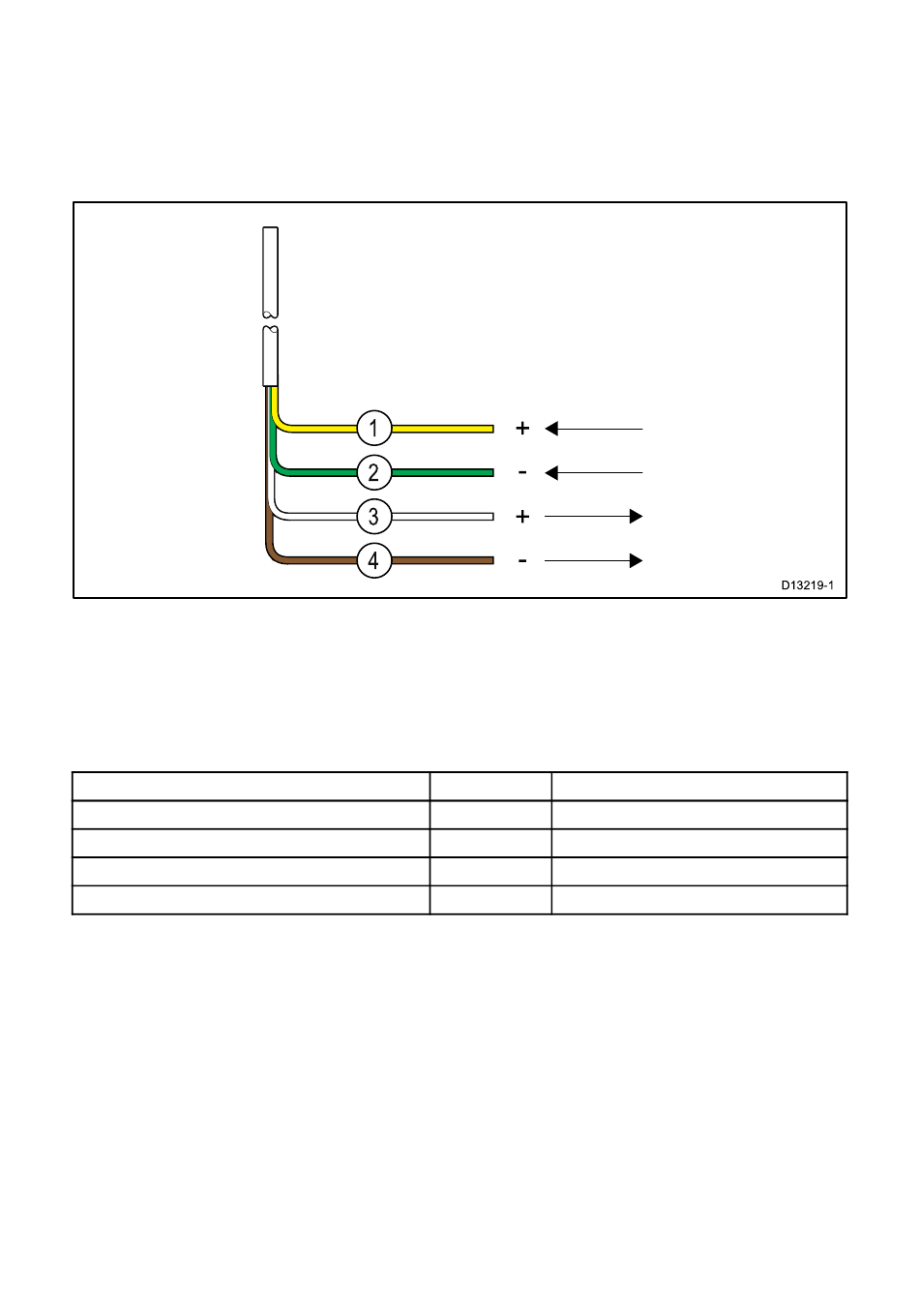

1. Jaune = Fil positif réception (+)
2. Vert = Fil négatif réception (-)
3. Blanc = Fil positif émission (+)
4. Marron = Fil négatif émission (-)
Les fils NMEA doivent être connectés à un appareil compatible, comme indiqué dans le tableau
ci-dessous :
Fils NMEA 0183
Positif réception (+)
Négatif réception (-)
Positif émission (+)
Négatif émission (-)
74
Appareil NMEA 0183
à Positif émission (+)
à Négatif émission (-)
à Positif réception (+)
à Négatif réception (-)
