7.1 Schéma de raccordement
La figure 3 montre le branchement électrique des actionneurs standards. Le schéma de connexions dans le capot de
l'actionneur est contraignant pour le branchement. Le branchement d'accessoires en option figure dans les manuels
d'utilisation correspondants.

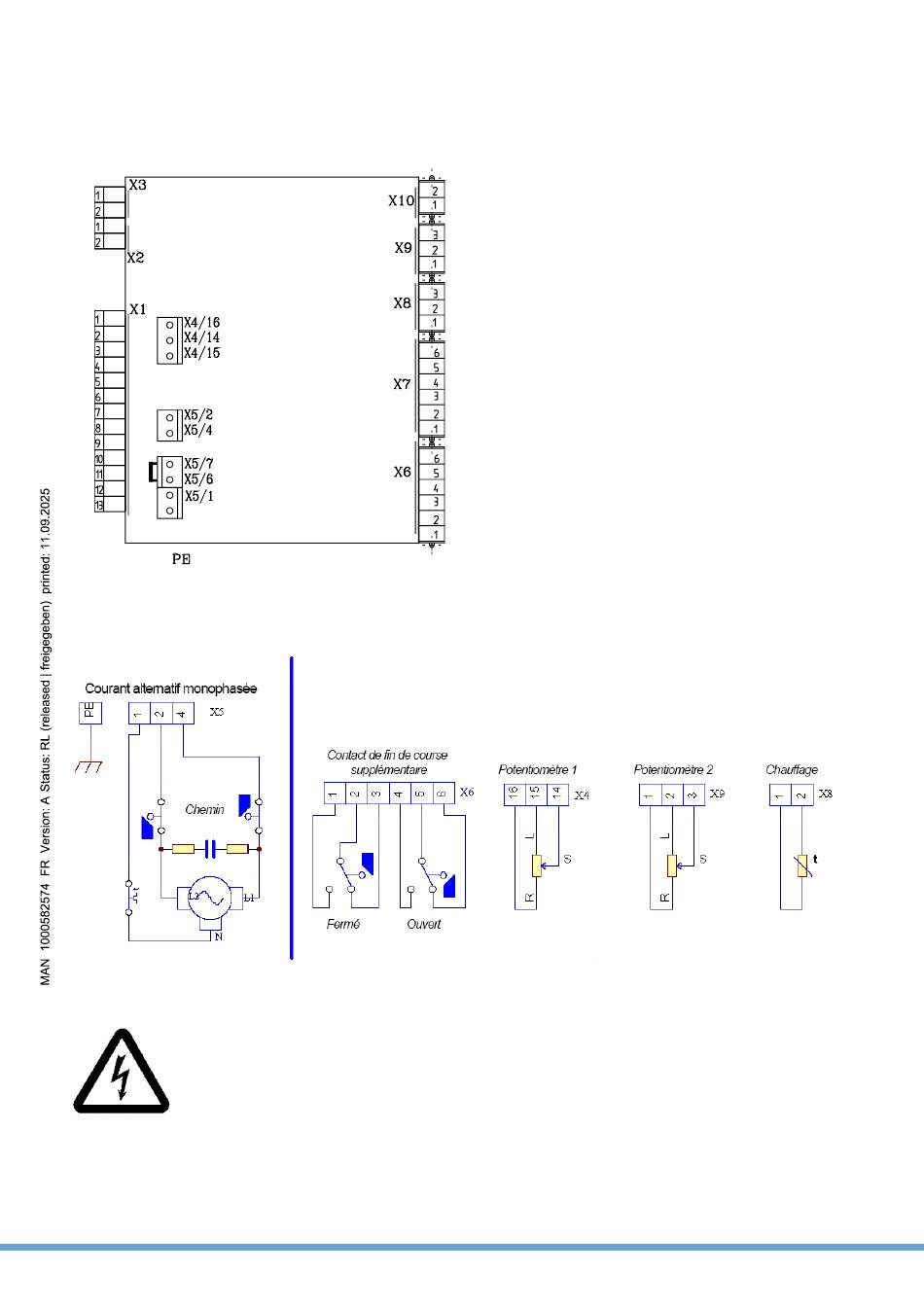

Figure 4: désignation des bornes
Figure 5: raccordement électrique
Le conducteur de protection doit être branché sur l'endroit identifié « PE » sur le boîtier !
Deux interrupteurs fin de course qui coupent le courant moteur dans le sens concerné sont disponibles pour limiter
la course de réglage.
X1 = câblage interne
X2 = câblage interne
X3 = câblage interne
X4 = potentiomètre 1
X5/1 = neutre
X5/2 = phase moteur pour l'ouverture
X5/4 = phase moteur pour la fermeture
X5/6 et X5/7 = thermorupteur comme
contact libre de potentiel
X6 = contacts de fin de course supplémentaires
X7 = non affecté
X8 = résistance de chauffage
X9 = potentiomètre 2
X10 = non affecté en version standard
PE = conducteur de protection branchement sur le boîtier
