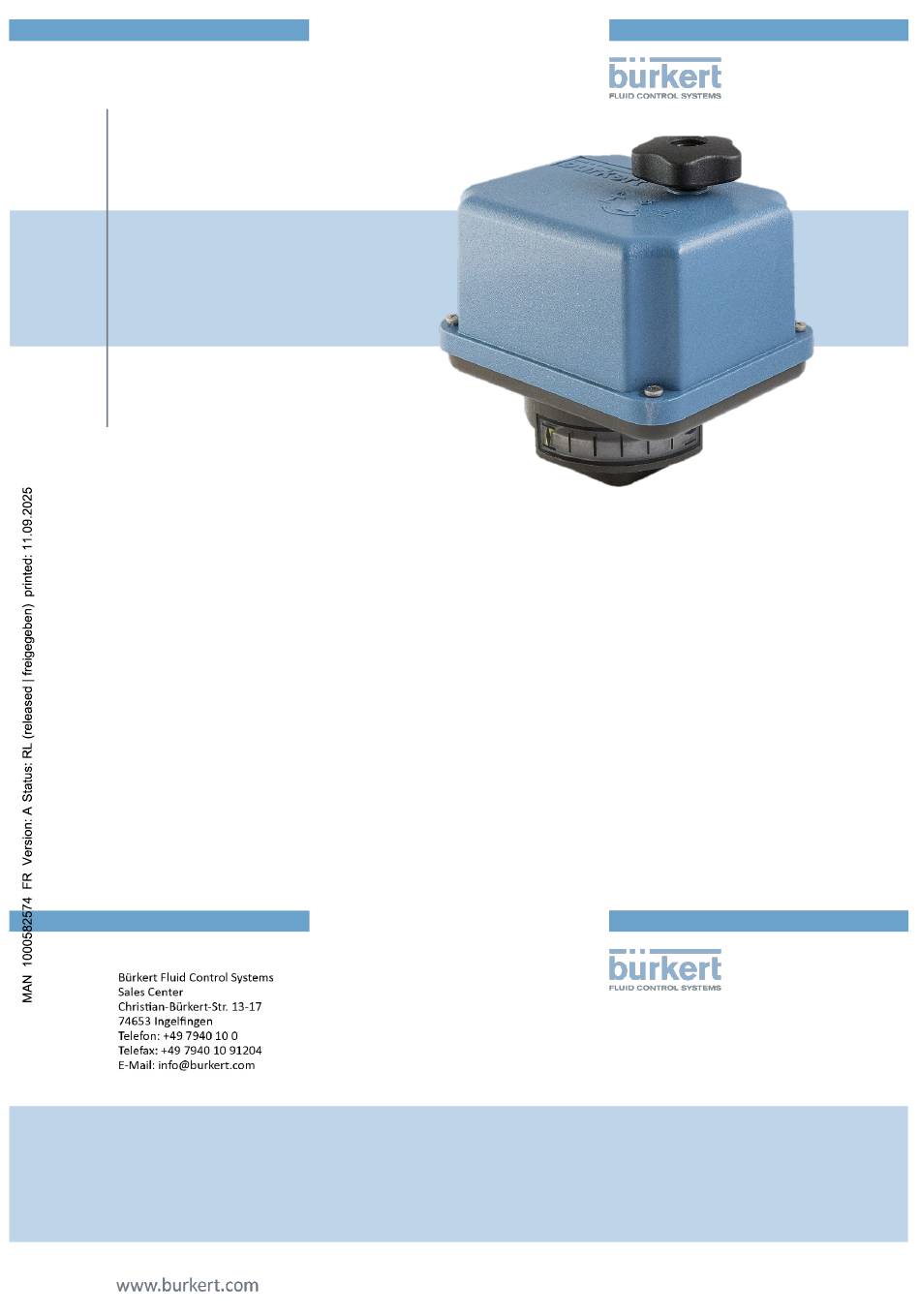

- Page 1 3003 PS (Version Control) Manuel d’utilisation...
-
Page 2: Table Des Matières
Dangers d’ordre général en cas de non-respect des consignes de sécurité Les actionneurs 3003 PS ont été construits selon l’état de la technique pour garantir un fonctionnement sûr. Des risques peuvent toutefois émaner des actionneurs s’ils sont utilisés par du personnel non formé... -
Page 3: Travail Dans Le Respect De La Sécurité
Travail dans le respect de la sécurité • Les actionneurs ne doivent être commandés que par du personnel opérateur formé et autorisé. • Il faut observer les consignes de sécurité figurant dans ce manuel, les dispositions nationales en matière de prévention des accidents en vigueur, ainsi que les éventuelles consignes de travail, d’exploitation et de sécurité... -
Page 4: Utilisation Conforme
2. Utilisation conforme • Les actionneurs pivotants 3003 PS sont exclusivement destinés à un usage comme actionneurs électriques d’armature. Ils sont prévus pour l’assemblage avec des armatures et leur actionnement motorisé. • Toute utilisation autre ou allant au-delà est considérée comme non conforme. Le fabricant n’est pas responsable des dommages en résultant. -
Page 5: Conditions D'exploitation Et Position De Montage
5. Conditions d’exploitation et position de montage • Dans leur version standard, les actionneurs peuvent être exploités à des températures ambiantes comprises entre -20 °C et +80 °C. • Pour le mode de commande en boucle fermée, les actionneurs peuvent être exploités entre -20 °C et +60 °C. •... -
Page 6: Commande Manuelle
Pour le passage des câbles dans les presse-étoupes côté actionneur, respecter le rayon de courbure minimum des câbles. Les actionneurs pivotants électriques 3003 PS ne sont pas équipés d’un dispositif de coupure électrique interne, raison pour laquelle il faut prévoir un interrupteur ou disjoncteur dans l’installation du bâtiment. Celui-ci doit être installé... -
Page 7: Schéma De Raccordement
7.1 Schéma de raccordement La figure 3 montre le branchement électrique des actionneurs standards. Le schéma de connexions dans le capot de l’actionneur est contraignant pour le branchement. Le branchement d’accessoires en option figure dans les manuels d’utilisation correspondants. X1 = câblage interne X2 = câblage interne X3 = câblage interne X4 = potentiomètre 1... -
Page 8: Thermorupteur Comme Contact Libre De Potentiel
En fonction du type d’actionneur, le moteur peut être doté d’un thermorupteur qui coupe le courant moteur dans les deux sens lorsque la température maximale du moteur est atteinte (uniquement pour la tension alternative monophasée standard). Le thermorupteur intégré est visible au niveau du cavalier entre les bornes X5/6 et X5/7 (voir fig. -
Page 9: Réglage Des Positions Finales Mécaniques
9. Réglage des positions finales mécaniques Pour limiter mécaniquement l’angle de pivotement de l’actionneur, l’une des positions finales peut être réglée mécaniquement. Pendant le réglage de la position finale mécanique, n’actionner l’actionneur qu’avec le volant (et jamais électriquement). • Retirer le capuchon de protection (fig. 6 ; pos. 2) de la vis d’ajustage. •... -
Page 10: Mise En Service
Empêcher tout déplacement électrique involontaire de l’actionneur en prenant des mesures adaptées. • Déplacer l’actionneur électriquement dans le sens FERMÉ jusqu’à atteindre la position souhaitée. • Tourner la came de l’interrupteur fin de course FERMÉ (fig. 8 ; pos. 1) avec un tournevis adéquat (lame de 4 mm) dans le sens inverse des aiguilles d’une montre jusqu’à... -
Page 11: Instructions De Montage Psap.2A/Psap.3
12. Instructions de montage PSAP.2A/PSAP.3 Vérifier la tension nominale de l’actionneur et du S’assurer que le potentiomètre de recopie est installé. 1. Introduire les broches de contact du régulateur PSAP dans le bornier. 2. Serrer les bornes. 3. Pour encliqueter, appuyer sur les bornes X22 et X23 – éviter de plier la carte PSAP ! 12.1 Branchement électrique 1. -
Page 12: Mise En Service
12.2 Mise en service Prudence ! Il peut y avoir des tensions électriques mortelles ! Effectuer tous les réglages avec un tournevis isolé ! Outils nécessaires : tournevis, appareil de mesure pour V, émetteur de valeur de consigne (mA ou V). 1. -
Page 13: Fonction De Sécurité (Uniquement Pour Psap.3)
12.3 Fonction de sécurité (uniquement pour PSAP.3) Position Jumper (pos. 3 sur la page 3) pour action en cas de défaillance du signal de commande. 1 = l’actionneur se déplace en position finale du signal de commande max. 2 = l’actionneur reste immobile. 3 = l’actionneur se déplace en position finale du signal de commande min. -
Page 14: Annexe
14. Annexe 14.1 Caractéristiques techniques et accessoires Les caractéristiques techniques des actionneurs figurent sur les fiches techniques. Pour adapter les actionneurs aux différentes conditions d’exploitation, nous vous proposons des appareils accessoires à installer ultérieurement. Les fiches techniques contiennent également une liste des accessoires respectivement disponibles pour chaque type d’actionneur.
