Burkert CLASSIC 2000 Manuel D'utilisation page 28

Type 2000
Données techniques
Taille d'actionneur 100 (G), arrivée du fluide sur le siège
Pression de pilotage
Fonction A (FA)
Pression de pilotage minimale
Pression de service
Diamètre nominal
DN32...DN50
DN65

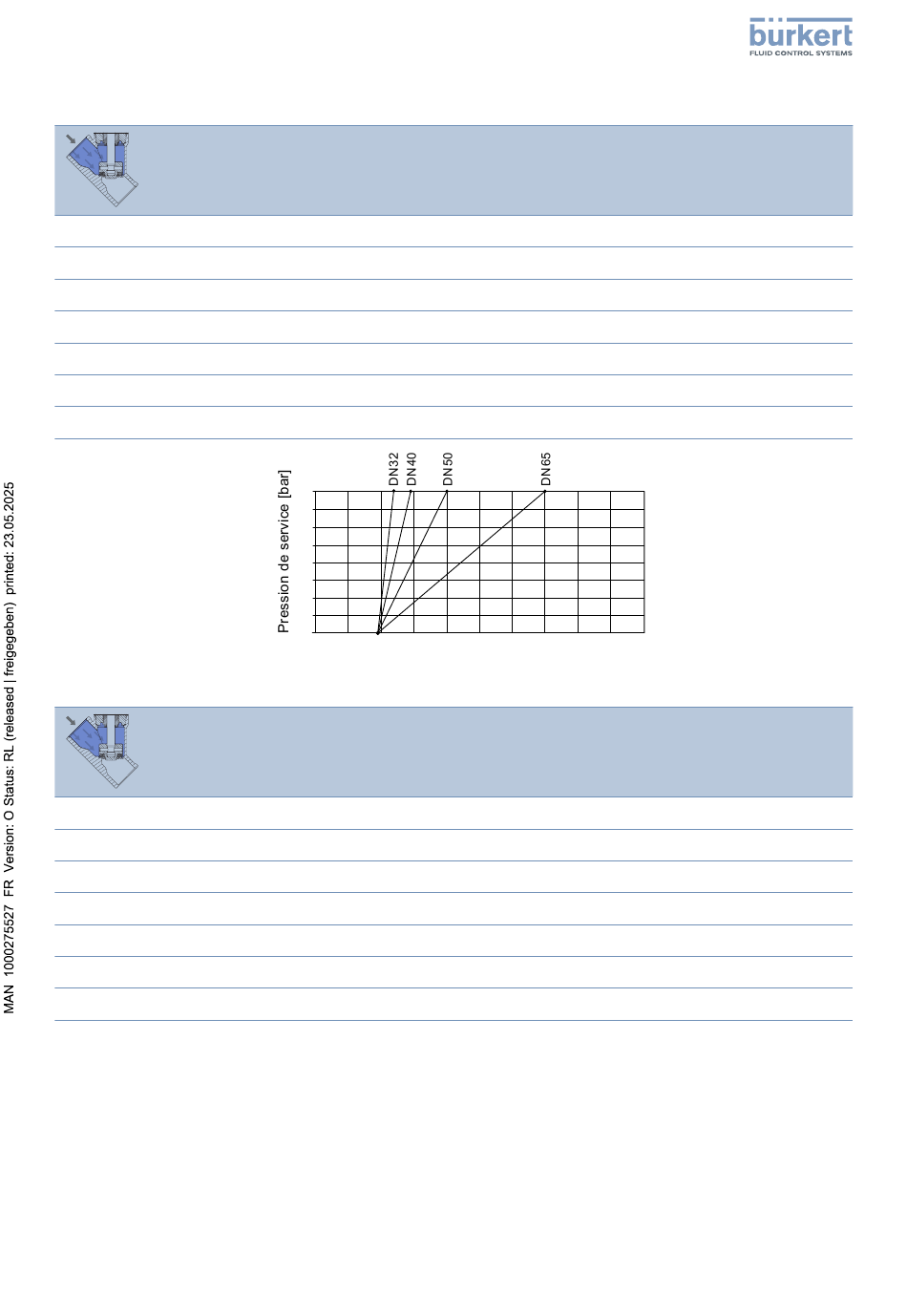

Fig. 22: Pression de pilotage minimale, taille d'actionneur 100 (G), fonction A
Taille d'actionneur 125 (H), arrivée du fluide sur le siège de vanne
Pression de pilotage
Fonction A (FA)
Pression de pilotage minimale
Pression de service
Diamètre nominal
DN40...DN50
DN65
Max. 7 bar
En fonction de la pression de service, voir la figure ci-dessous
PTFE
Max. 16 bar
Max. 15 bar 5)
16
14
12
10
8
6
4
2
0
0 1 2 3 4
Pression de pilotage [bar]
Max. 7 bar
En fonction de la pression de service, voir la figure ci-dessous
PTFE
Max. 16 bar
Max. 16 bar 5)
5 6 7 8 9 10
