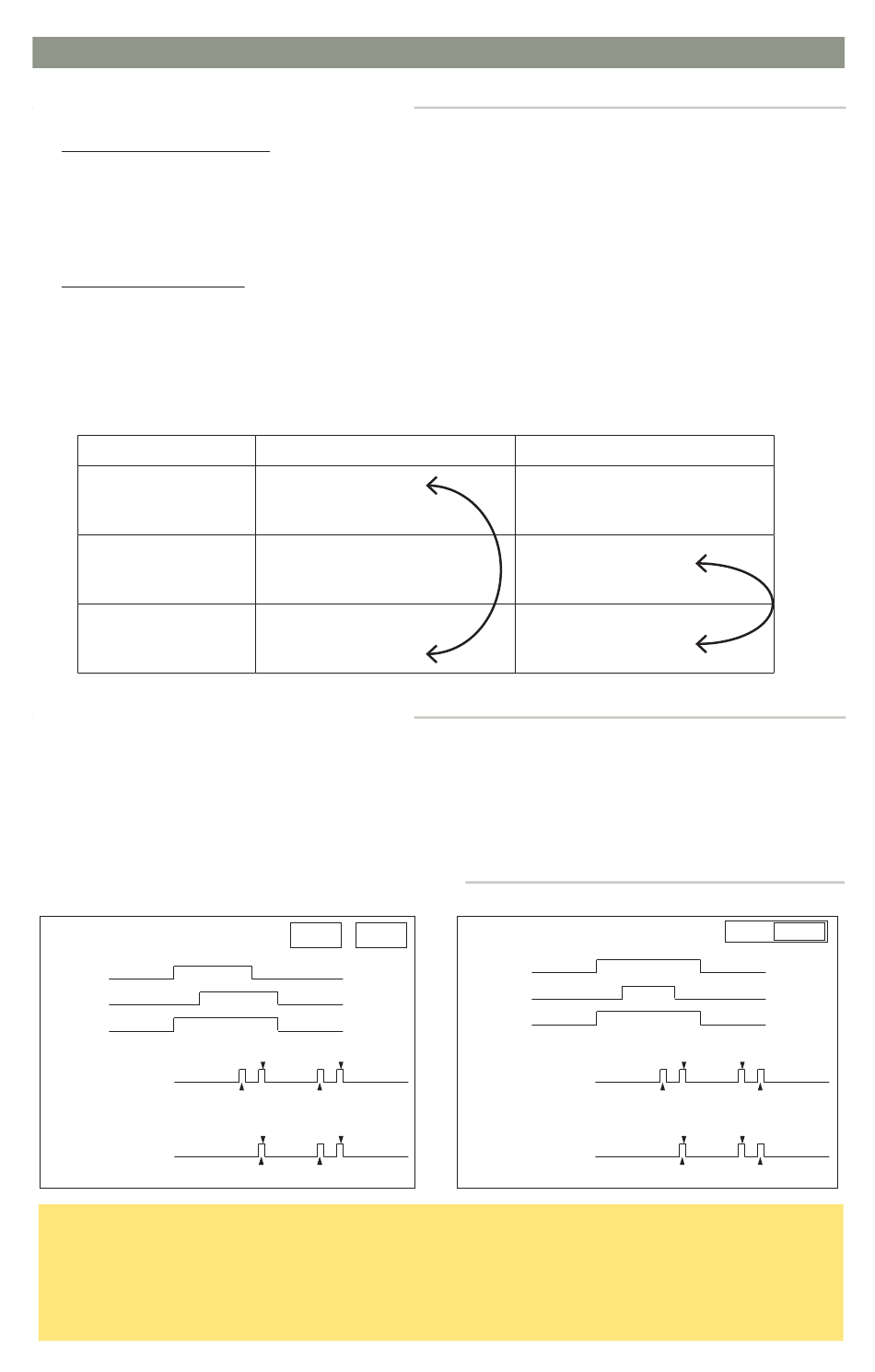

RÉGLAGE DES COMMUTATEURS DIP – REMARQUES (suite)
REMARQUE 2 : COMMUTATEUR DIP 3
COMMUTATEUR DIP DÉSACTIVÉ
Le relais du MODE DE SÉCURITÉ NÉGATIVE n'est PAS alimenté à la mise sous tension.
Le relais est alimenté lorsqu'un objet est détecté uniquement. Dans ce mode, le circuit normalement ouvert (N.O)
est ouvert et le circuit normalement fermé (N.F.) est fermé. Par conséquent, si un circuit fermé est nécessaire pour la
détection, il faut utiliser les bornes N.O. et COM puisque ces circuits sont fermés à la détection.
Lorsque le système MATRIX n'est PAS alimenté, il est comme dans un état de non-détection.
COMMUTATEUR DIP ACTIVÉ
Le relais du MODE DE SÉCURITÉ POSITIVE est alimenté à la mise sous tension.
Le relais est mis hors tension lorsqu'un objet est détecté uniquement ou que l'alimentation est coupée. Dans ce mode,
lorsque le détecteur est mis sous tension, le circuit normalement ouvert (N.O) devient fermé et le circuit normalement
fermé (N.F.) devient ouvert. Par conséquent, si un circuit fermé est nécessaire pour la détection, il faut utiliser les bornes
N.F. et COM puisque ces circuits seraient maintenant OUVERTS en non-détection et se fermeraient à la détection.
Lorsque le système MATRIX n'est PAS alimenté, il est comme dans un état de détection.
ÉTAT DE DÉTECTION
PAS DE DÉTECTION
DÉTECTION
MISE HORS TENSION
REMARQUE 3 : COMMUTATEUR DIP 4
L'option d'augmentation automatique de la sensibilité est recommandée pour améliorer la détection des camions.
Lorsqu'un objet est détecté, le système multiplie automatiquement par huit la sensibilité prédéfinie sur le
potentiomètre de sensibilité, jusqu'à la limite maximum de sensibilité (Δf = 0,005 %). Lorsque la détection est
terminée, la sensibilité revient à la valeur prédéfinie.
REMARQUE 4 : COMMUTATEUR DIP 6 + 10
Configuration à deux boucles A
Boucle A
Boucle B
Relais 1
Relais 2
(mode non directionnel)
Relais 2
(mode directionnel AB)
AVERTISSEMENT :
Lorsqu'un objet est détecté, les deux boucles doivent détecter l'objet simultanément pendant une courte période
afin de déterminer la direction du déplacement.
Lors de l'installation des boucles, assurez-vous de positionner les deux boucles assez proches pour qu'elles
détectent les objets simultanément (généralement à une distance d'un mètre).
75.1046.06 MATRIX 20250520
MODE DE SÉCURITÉ NÉGATIVE
COM et N.O. ouverts
COM et N.F. fermés
Relais hors tension
COM et N.O. fermés
COM et N.F. ouverts
Relais sous tension
COM et N.O. ouverts
COM et N.F. fermés
Relais hors tension
Boucle A Boucle B
Impulsion à l'entrée B Impulsion à la sortie B
Impulsion à l'entrée AImpulsion à la sortie A
Impulsion à l'entrée B Impulsion à la sortie B
Impulsion à l'entrée AImpulsion à la sortie A
MODE DE SÉCURITÉ POSITIVE
COM et N.O. fermés
COM et N.F. ouverts
Relais sous tension
COM et N.O. ouverts
identique
COM et N.F. fermés
Relais hors tension
COM et N.O. ouverts
COM et N.F. fermés
Relais hors tension
Configuration à deux boucles B
Boucle A
Boucle B
Relais 1
Relais 2
(mode non directionnel)
Relais 2
(mode directionnel AB)
identique
Boucle A Boucle B
Impulsion à l'entrée B Impulsion à la sortie B
Impulsion à l'entrée AImpulsion à la sortie A
Impulsion à l'entrée B Impulsion à la sortie B
Impulsion à l'entrée AImpulsion à la sortie A
Page 7 sur 8
