BEA MATRIX Mode D'emploi page 4

CONSEILS D'INSTALLATION DE LA BOUCLE
SPÉCIFICATIONS DU CÂBLE POUR LA BOUCLE ET L'ALIMENTATION
• Fil multibrin, section transversale de 16 AWG (1,5 mm²)
• Matériau isolant : PVC ou silicone
• Le câble d'alimentation doit être torsadé au moins 16 fois par mètre (15 fois par verge) pour chaque fil.
• Pour les câbles d'alimentation de longues distances, l'utilisation d'un câble avec blindage en feuille métallique
est recommandée (mise à la terre à l'extrémité de l'équipement seulement)
• Le câble d'alimentation doit être assujetti afin de prévenir les fausses détections
Longueur maximum : 100 m (330 pi)
• Une boîte de jonction imperméable est nécessaire
DISPOSITION PHYSIQUE DE LA BOUCLE
• Lorsque deux boucles adjacentes sont connectées à un détecteur à deux canaux, les deux boucles peuvent
partager la même tranchée, au besoin. Comme les canaux sont multiplexés, aucune interférence ne se produira.
• Évitez les grandes boucles ou les longs câbles d'alimentation, qui nuisent à la sensibilité.
Longueur maximum : 100 m (330 pi)
NOMBRE DE TOURS DE BOUCLE
1. Mesurez la longueur et la largeur d'une boucle.
2. Multipliez ces valeurs pour déterminer la superficie de la
boucle.
EXEMPLE :
• La longueur est de 3 mètres (10 pi) et la largeur
est de 1 mètre (3 pi).
• 10 × 3 = 30
• Superficie = 2,8 m² (30 pi²) = 4 tours de boucle
recommandés
CONFORMITÉ :
La superficie de la boucle multipliée par le nombre de tours ne doit pas dépasser 20 m² (215 pi²).

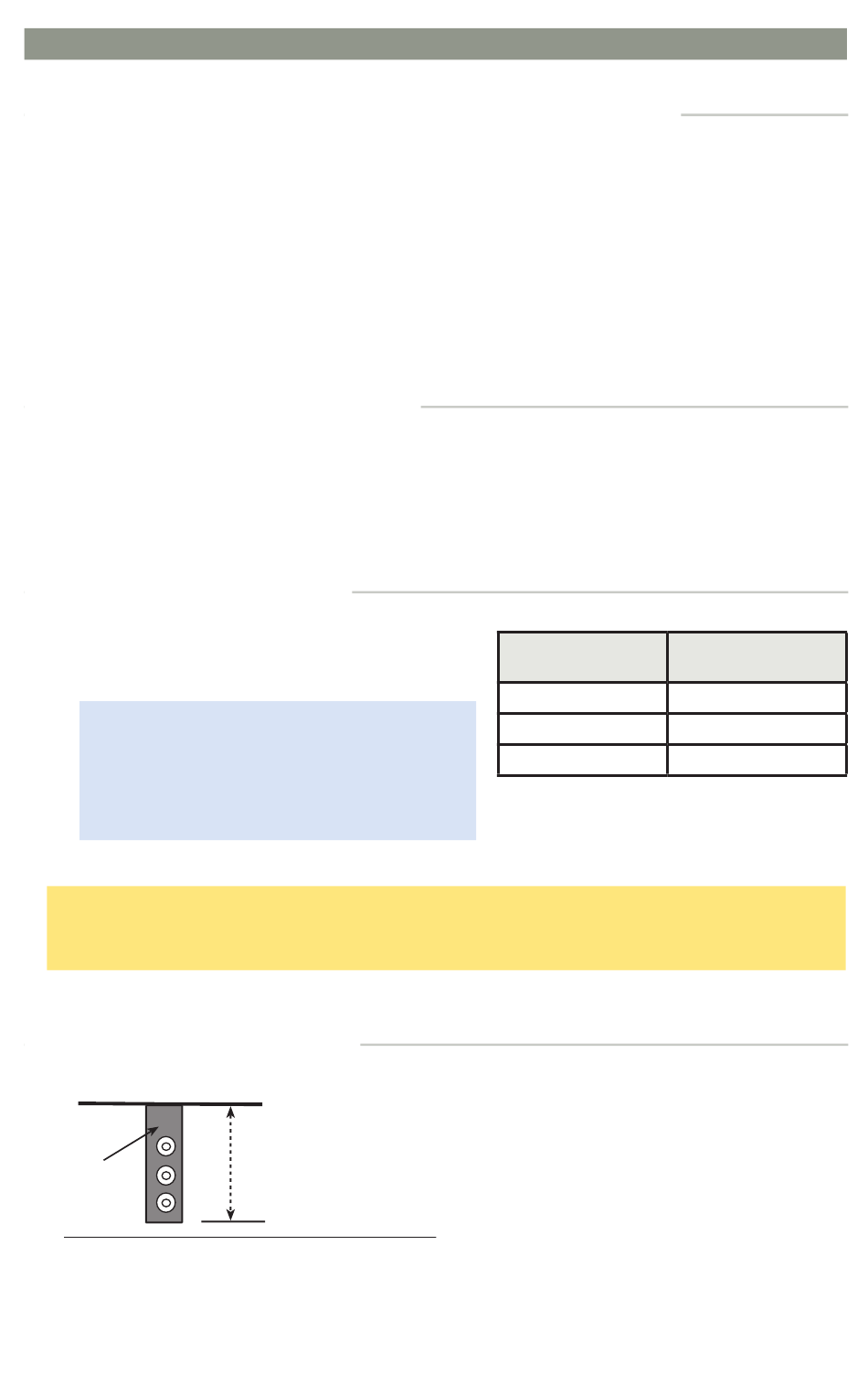

PROFONDEUR DE LA TRANCHÉE
niveau du sol
scellant
pour
boucle
Page 4 sur 8
30 à 50 mm (1 1/4 à 2 po)
selon le nombre de tours
de câble
nettoyer et sécher les
tranchées avant
d'insérer le câble
SUPERFICIE
< 3 m² (32 pi²)
3 à 5 m² (32 à 54 pi²)
6 à 10 m² (65 à 108 pi²)
75.1046.06 MATRIX 20250520
NOMBRE DE TOURS
RECOMMANDÉS
4
3
2
