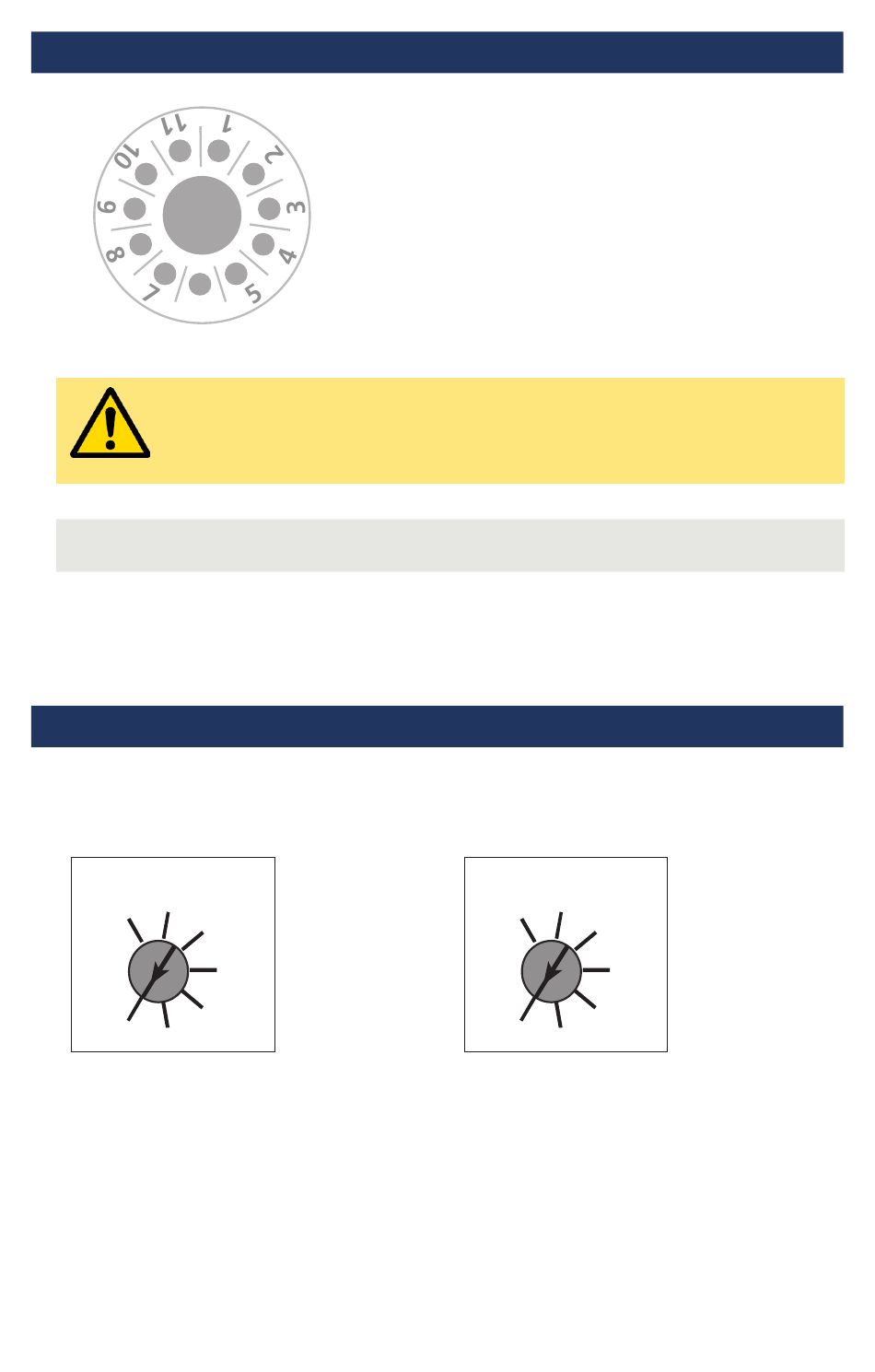

CÂBLAGE
Norme UL : utiliser avec une prise de relais SWIV2 appropriée homologuée UL.
RÉGLAGE DES POTENTIOMÈTRES
TEMPS DE PRÉSENCE
Règle la durée maximale de la détection
de présence, de 1 minute à l'infini
TEMPS DE PRÉSENCE
10 min
1 min
MIN.
MAX.
infini
20 hr
75.1046.06 MATRIX 20250520
6
AVERTISSEMENTS :
• Ne pas enlever la graisse des connecteurs à broche.
• La broche 8 doit être connectée à la boucle et à la prise de terre.
1 hr
2 hr
5 hr
BROCHE 1
alimentation
BROCHE 2 alimentation
BROCHE 3
relais 2 (N.O.)
BROCHE 4 relais 2 (COM)
BROCHE 5 relais 1 (N.O.)
BROCHE 6
relais 1 (N.O.)
BROCHE 7 boucle A
BROCHE 8
boucle COM (relier à la prise de terre)
BROCHE 9
boucle B
BROCHE 10 relais 1 (N.F.)
BROCHE 11 relais 2 (N.F.)
SENSIBILITÉ
Ajuste la sensibilité linéaire des boucles A
et/ou B, de 0,005 % à 0,5 %.
SENSIBILITÉ
0.5% 0.44%
MIN.
MAX.
0.005%
Reportez-vous au manuel d'utilisation
75.5081 pour obtenir de l'information
sur le faisceau MATRIX.
0.34%
0.25%
0.18%
0.1%
