BEA MATRIX Mode D'emploi

Masquer les pouces
1
2
3
4
5
6
7
8

Table des Matières

Pour voir les langues dans
lesquelles ce document est
disponible, visitez le site Web.

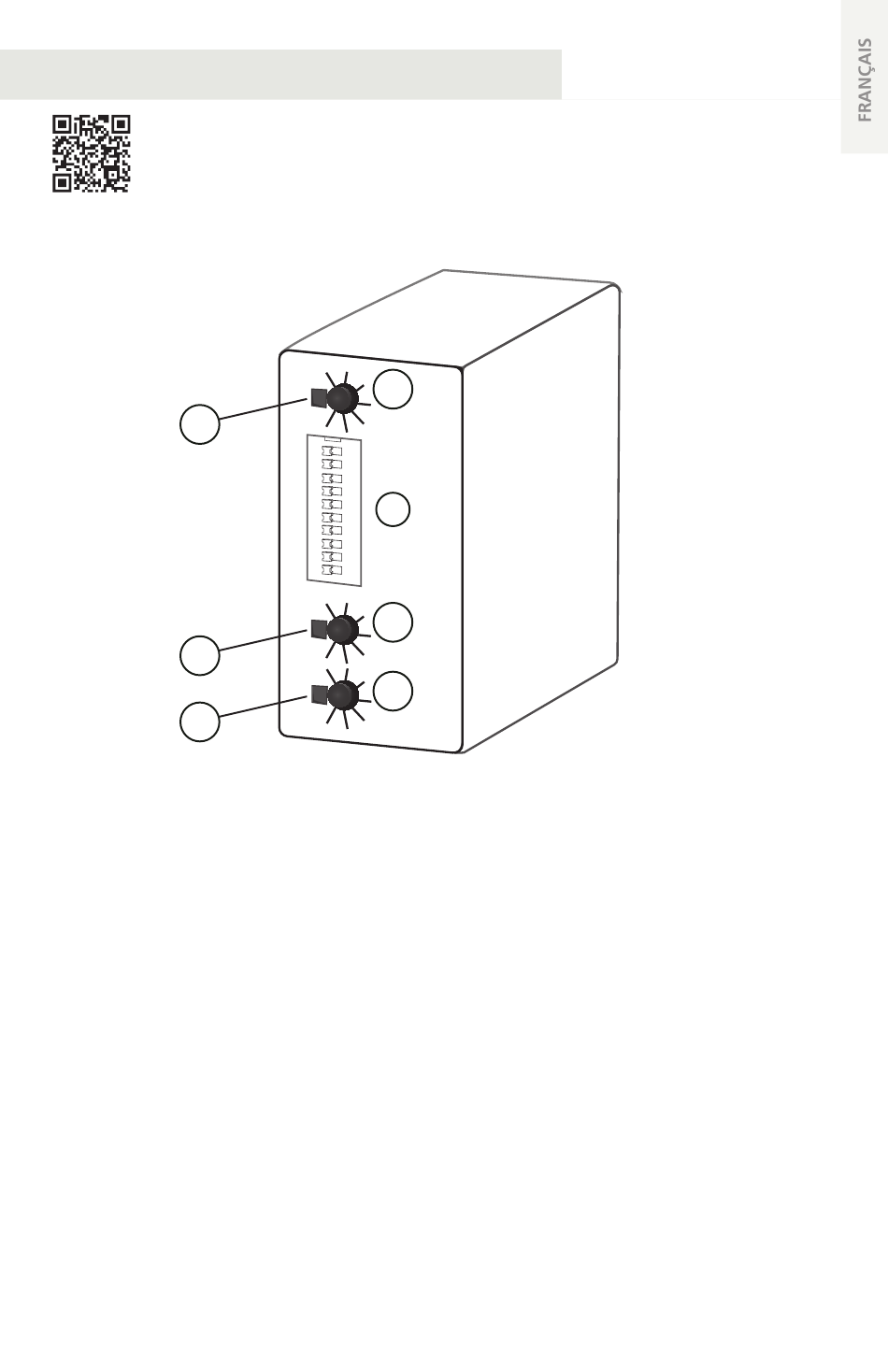

1. DEL d'alimentation (verte)
2. Potentiomètre de réglage du temps de présence
3. Commutateurs DIP
4. DEL d'état de détection (rouge)
5. DEL d'état de détection (rouge)
6. Potentiomètre de réglage de la sensibilité (systèmes à deux boucles uniquement)
7. Potentiomètre de réglage de la sensibilité
75.1046.06 MATRIX 20250520
1
4
5
2
3
6
7

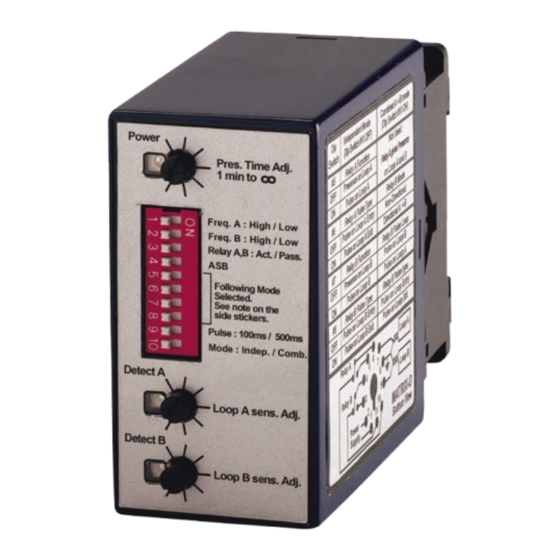

MATRIX
Détecteurs à boucle inductive
numériques
Page 1 sur 8
Table des Matières
loading

Manuels Connexes pour BEA MATRIX

Sommaire des Matières pour BEA MATRIX

  • Page 1 3. Commutateurs DIP 4. DEL d’état de détection (rouge) 5. DEL d’état de détection (rouge) 6. Potentiomètre de réglage de la sensibilité (systèmes à deux boucles uniquement) 7. Potentiomètre de réglage de la sensibilité 75.1046.06 MATRIX 20250520 Page 1 sur 8...
  • Page 2 DEL rouge signale une erreur et le détecteur active le relais correspondant. Consultez la section DÉPANNAGE pour plus d’information sur les erreurs de fréquence. REMARQUE : Le détecteur déclenche automatiquement un apprentissage si la fréquence d’oscillation varie de plus de 10 % comparativement à la valeur mesurée. Page 2 sur 8 75.1046.06 MATRIX 20250520...

  • Page 3: Précautions

    BEA, Inc., le fabricant du capteur, ne peut pas être tenu pour responsable des installations incorrectes ou des réglages inappropriés du capteur ou de l’appareil; par conséquent, BEA, Inc. ne garantit aucune utilisation du capteur ou de l’appareil en dehors de son usage prévu.
  • Page 4 PROFONDEUR DE LA TRANCHÉE niveau du sol 30 à 50 mm (1 1/4 à 2 po) selon le nombre de tours de câble scellant pour nettoyer et sécher les boucle tranchées avant d’insérer le câble Page 4 sur 8 75.1046.06 MATRIX 20250520...

  • Page 5: Réglage Des Potentiomètres

    CÂBLAGE Reportez-vous au manuel d’utilisation BROCHE 1 alimentation 75.5081 pour obtenir de l’information sur le faisceau MATRIX. BROCHE 2 alimentation BROCHE 3 relais 2 (N.O.) BROCHE 4 relais 2 (COM) BROCHE 5 relais 1 (N.O.) BROCHE 6 relais 1 (N.O.) BROCHE 7 boucle A BROCHE 8 boucle COM (relier à la prise de terre) BROCHE 9...

  • Page 6: Réglage Des Commutateurs Dip

    RÉGLAGE DE FRÉQUENCE POUR LA BOUCLE A (DÉTECTEUR À BOUCLE UNIQUE) FRÉQUENCE DE LA BOUCLE COMMUTATEUR DIP 1 COMMUTATEUR DIP 2 élevée DÉSACTIVÉ DÉSACTIVÉ mi-élevée (+20 %) ACTIVÉ DÉSACTIVÉ mi-basse (+25 %) DÉSACTIVÉ ACTIVÉ basse (+30 %) ACTIVÉ ACTIVÉ Page 6 sur 8 75.1046.06 MATRIX 20250520...

  • Page 7: Réglage Des Commutateurs Dip - Remarques (Suite)

    (N.F.) est fermé. Par conséquent, si un circuit fermé est nécessaire pour la détection, il faut utiliser les bornes N.O. et COM puisque ces circuits sont fermés à la détection. Lorsque le système MATRIX n’est PAS alimenté, il est comme dans un état de non-détection. COMMUTATEUR DIP ACTIVÉ...

  • Page 8: Dépannage

    Vous ne parvenez pas à résoudre le problème? Visitez le site www.beainc.com ou numérisez le code QR pour consulter la foire aux questions! Support technique: 1-800-407-4545 | Service clients: 1-800-523-2462 Questions techniques générales: techservices-us@BEAsensors.com | www.BEAsensors.com Page 8 sur 8 75.1046.06 MATRIX 20250520...
