Riello RTT 378 Notice D'assemblage
Manuels Connexes pour Riello RTT 378
Sommaire des Matières pour Riello RTT 378

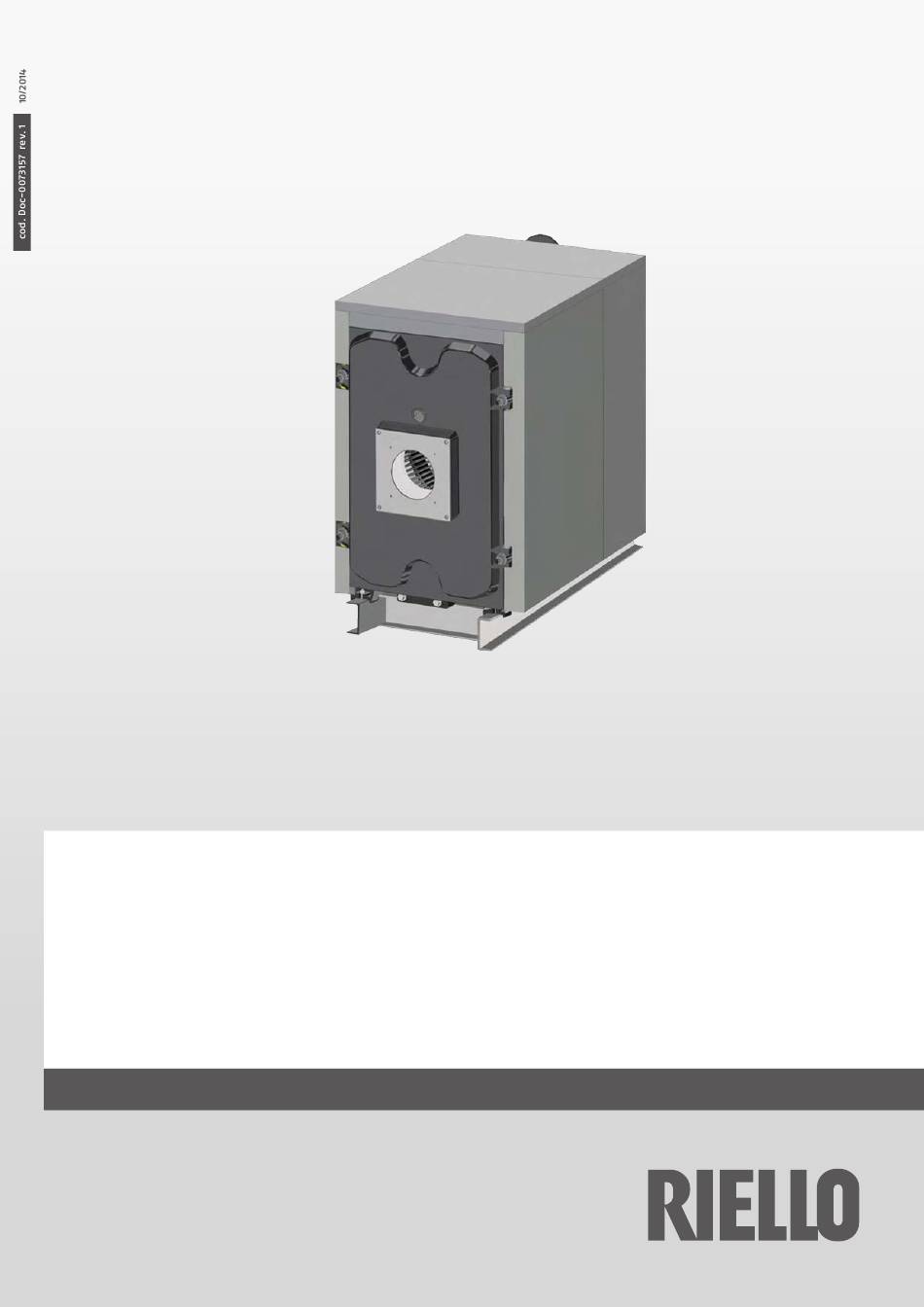

- Page 1 RTT 378-930 FR NOTICE D’ASSEMBLAGE...
-
Page 2: Conditions De Garantie
à l’entreprise. • Chaudière installée, réglée ou réparée par un personnel non autorisé. Pour les chaudières RTT 378-930 r sont les accessoires sui- • Application de pièces de rechange non d’origine, mauvaise vants: installation, utilisation incorrecte ou anormale de la chau- dière. -
Page 3: Spécifications D'installation Des Chaudières En Fonte Rtt
1.1 SPÉCIfICATIONS D’INSTALLATION DES CHAUDIÈRES EN fONTE RTT La présente notice est destinée à du personnel qualifié, autorisé à procéder aux opérations d’installation et d’assistance tech- nique, aussi bien au niveau national qu’international. Elle doit être utilisée pour la bonne installation de la chaudière en fonte. Le personnel technique doit toujours mettre l’appareil en conditions de sécurité, tant avant que pendant l’installa- tion. - Page 4 • Installer le châssis pour le montage de la chaudière (avec la • Nettoyer la rainure d’étanchéité à la fumée de la section partie équipée orientée vers le haut et vers l’arrière) sur la arrière, avec une brosse ou un chiffon, puis la remplir de plaque en béton.
- Page 5 • Après avoir appliqué le cordon isolant, le raccord de l’axe et • Une fois les sections intermédiaires montées, passer à la le joint torique à la section arrière, installer la section inter- section avant. médiaire en la faisant glisser sur le châssis. •...
- Page 6 • Insérer les ressorts d’écartement, les écrous et les boulons • Après avoir installé les raccords d’entrée et de sortie de l’eau comme indiqué sur la figure ci-dessus. de la chaudière, faire une épreuve hydraulique de l’appareil • La distance des joints des ressorts doit être d’environ 0,5 en introduisant de l’eau pendant 10 minutes à...
- Page 7 MODÈLE Deuxième parcours Troisième parcours • Accrocher la porte en la fixant avec 4 boulons M10x80 mm selon le côté d’ouverture désiré et en fonction des raccorde- RTT 378 1+1+1+1 1+1+1+1 ments hydrauliques et de la chaufferie. • Après avoir inséré les boulons, les fixer avec 4 écrous et des...
- Page 8 Nombre de habillage de montage Lon- Q.té sup- Détail sections pour gueur ports de 1090 RTT 378 1.2+3.4+5.6 MODÈLE montage fixation des habilla- montage 1250 habillage supports de RTT 448 1.2.+4.5+6.7. habillage montage 1410 RTT 506 1.2.+4.5.+7.8.
- Page 9 • Préparer 8 cm d’isolant pour le corps de chaudière, en fon- ction des dimensions de l’appareil, et l’appliquer sur le corps. • Couper l’isolant autour des points de liaison des supports • Après avoir installé les pattes et les supports des panneaux de montage.
- Page 10 • Poser les panneaux de l’habillage, d’abord sur les pattes de montage, en faisant coïncider les trous, puis sur les suppor- ts de montage. Les fixer ensuite avec des boulons M8x20, comme illustré sur la figure. • Procéder de manière identique pour l’installation sur le corps de chaudière des panneaux supplémentaires d’habil- lage de droite et de gauche.
- Page 11 • Cette opération effectuée, l’installation des panneaux de l’habillage est terminée. • Après avoir installé les panneaux latéraux et le chapiteau de l’habillage, installer le panneau arrière. • La chaudière est maintenant prête pour l’installation du brûleur et pour les raccordements au conduit de fumée. •...
- Page 12 24/28 Av. Graham Bell - Espace Vinci, Immeuble Balthus 3A 77600 Bussy Saint Georges - fRANCE Tel 01 80 66 99 66 - fax 01 80 66 99 55 - e-mail: contact@riello.fr - website: www.riello.fr RIELLO N.V. Waverstraat 3 - 9310 Aalst - Moorsel tel.
