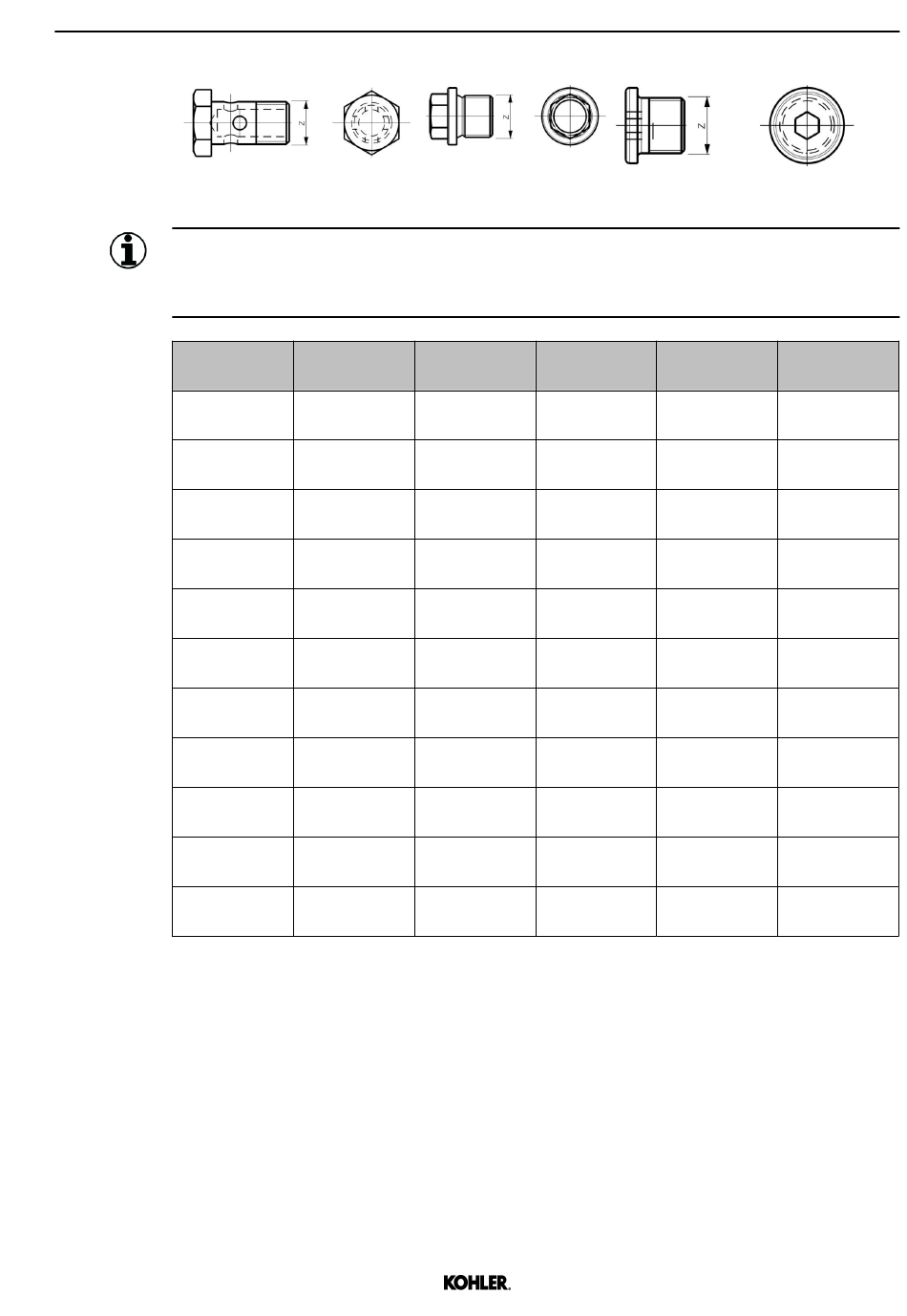

Tab. 65 : Vis creuse DIN 7643, vis à tête hexagonale DIN 910, vis 6 pans creux DIN 908
Information
Tolérances sur les valeurs indiquées de couples de serrage : 10 %.
Toujours lubrifier (à l'huile moteur) le filetage avant de serrer ces pièces.
Filetage
M 6 x 1
M 8 x 1
M 8 x 1,5
M 10 x 1
M 10 x 1,25
M 12 x 1,5
M 14 x 1,5
M 16 x 1,5
M 18 x 1,5
M 20 x 1,5
M 22 x 1,5
Tab. 66 : Couples de serrage des vis selon DIN 7643, DIN 910, DIN 908
KD83V16 33521030501_5_1 FR 2024-02
Couple de Filetage
serrage
7 Nm (5 ft-lb) M 24 x 1,5
7.5 Nm M 26 x 1,5
(6 ft-lb)
7.5 Nm M 27 x 2
(6 ft-lb)
15 Nm M 30 x 1,5
(11 ft-lb)
15 Nm M 30 x 2
(11 ft-lb)
20 Nm M 33 x 2
(15 ft-lb)
30 Nm M 36 x 1,5
(22 ft-lb)
40 Nm M 36 x 2
(30 ft-lb)
40 Nm M 38 x 1,5
(30 ft-lb)
47 Nm M 39 x 2
(35 ft-lb)
70 Nm M 42 x 1,5
(52 ft-lb)
© 2024 by Kohler Co. All rights reserved.
Couples de serrage standard
Couple de Filetage
serrage
68 Nm M 42 x 2
(50 ft-lb)
75 Nm M 45 x 1,5
(55 ft-lb)
87 Nm M 45 x 2
(64 ft-lb)
115 Nm M 48 x 1,5
(85 ft-lb)
115 Nm M 48 x 2
(85 ft-lb)
120 Nm M 52 x 1,5
(89 ft-lb)
155 Nm M 52 x 2
(114 ft-lb)
155 Nm M 56 x 2
(114 ft-lb)
171 Nm M 60 x 2
(126 ft-lb)
215 Nm M 64 x 2
(159 ft-lb)
240 Nm M 65 x 2
(177 ft-lb)
Annexe
Couple de
serrage
240 Nm
(177 ft-lb)
270 Nm
(199 ft-lb)
270 Nm
(199 ft-lb)
300 Nm
(221 ft-lb)
300 Nm
(221 ft-lb)
380 Nm
(280 ft-lb)
380 Nm
(280 ft-lb)
430 Nm
(317 ft-lb)
510 Nm
(376 ft-lb)
570 Nm
(420 ft-lb)
620 Nm
(457 ft-lb)
