Procédure – Retrait (châssis)

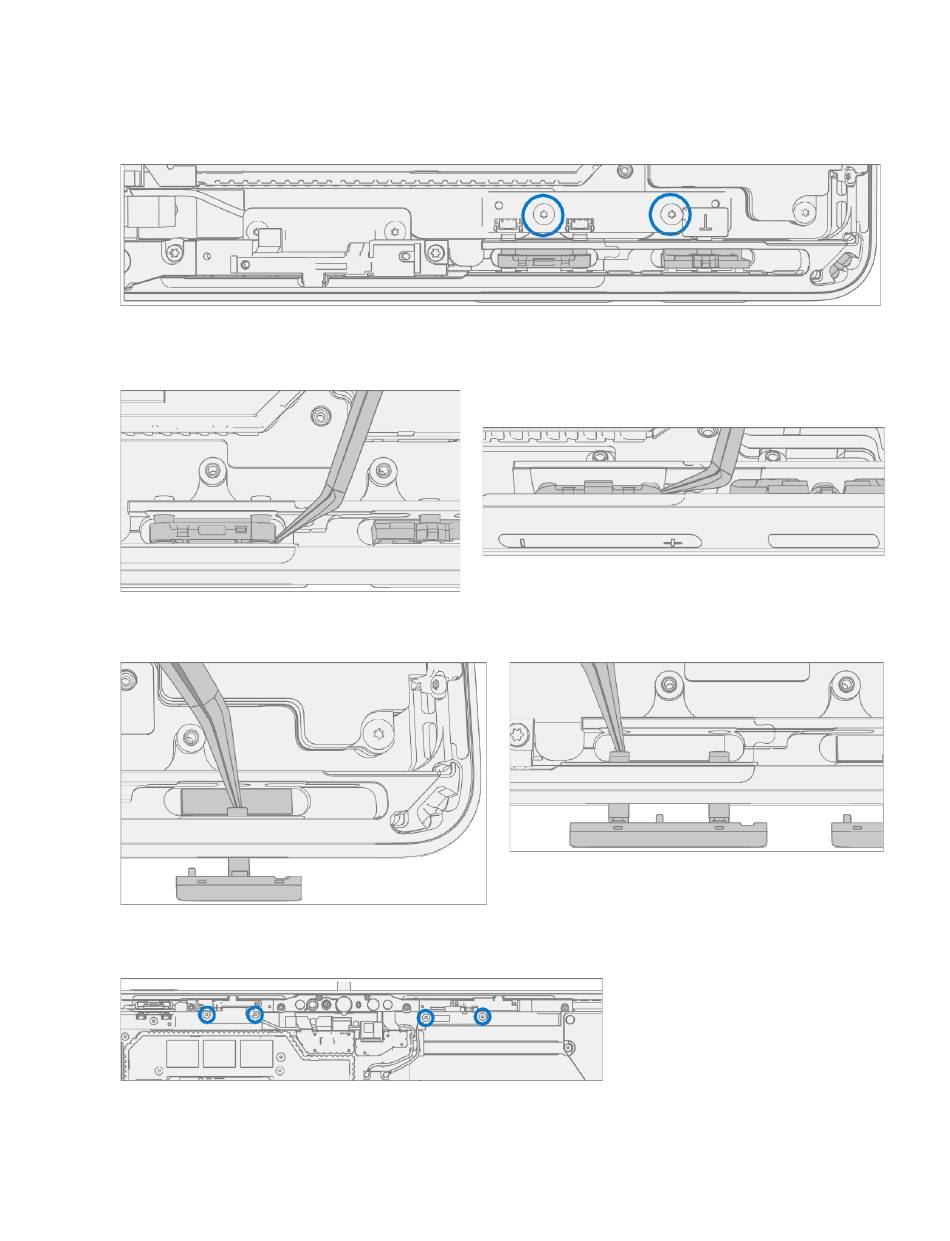

1.
Retrait du circuit imprimé du bouton – Retirez les deux vis marquées à l'aide d'un pilote 3IP (Torx-plus) et
soulevez le circuit imprimé du bouton hors du châssis.
2.
Retirez les clips de bouton – À l'aide d'une spatule en plastique ou d'une pince à épiler, passez sous le
bord du clip de bouton et faites-les levier jusqu'à ce que le clip ressorte.
3.
Retirer les boutons – À l'aide d'une spatule en plastique ou d'une pince à épiler, appuyez sur les bornes
des boutons pour retirer les boutons du châssis.
4.
Retirer les antennes Wi-Fi – À l'aide d'un pilote 3IP (Torx-plus), retirez les deux vis fixant les antennes Wi-Fi
au châssis et retirez-les.
91
M1237915_RevD
