Procédure – Retrait (carte mère)

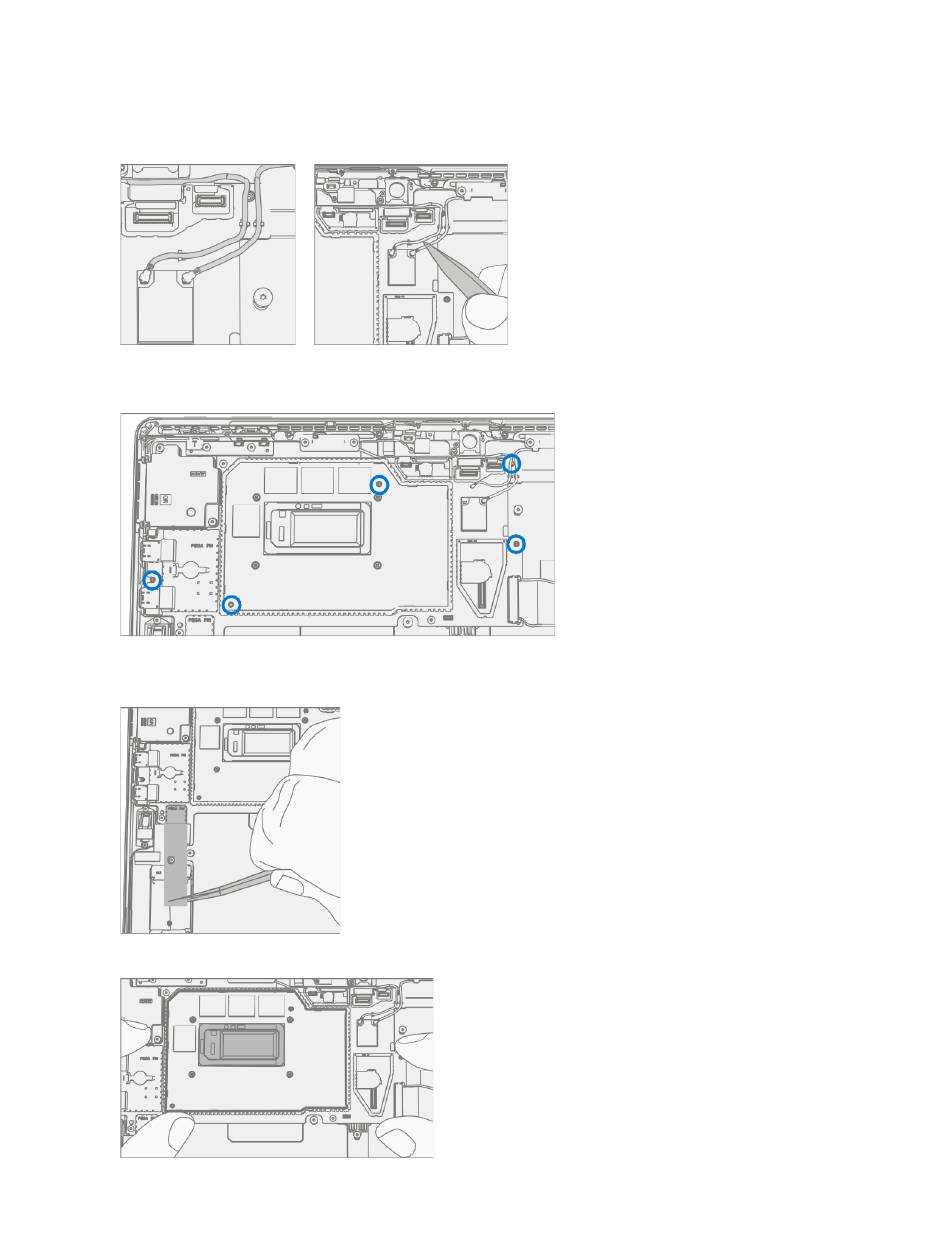

1.
Retirez les antennes Wi-Fi – À l'aide d'une spatule en plastique, retirez le ruban mylar recouvrant le
module Wi-Fi et les deux antennes du module Wi-Fi.
2.
Retirez les vis – À l'aide d'un tournevis 3IP (Torx-plus), retirez les cinq vis fixant la carte mère dans le
châssis.
3.
Retirez le ruban conducteur – À l'aide d'une pince à épiler, retirez le ruban thermique en bas à droite
de la carte mère.
4.
Retirer la carte mère – À l'aide de deux mains, retirez la carte mère du châssis.
87
M1237915_RevD
