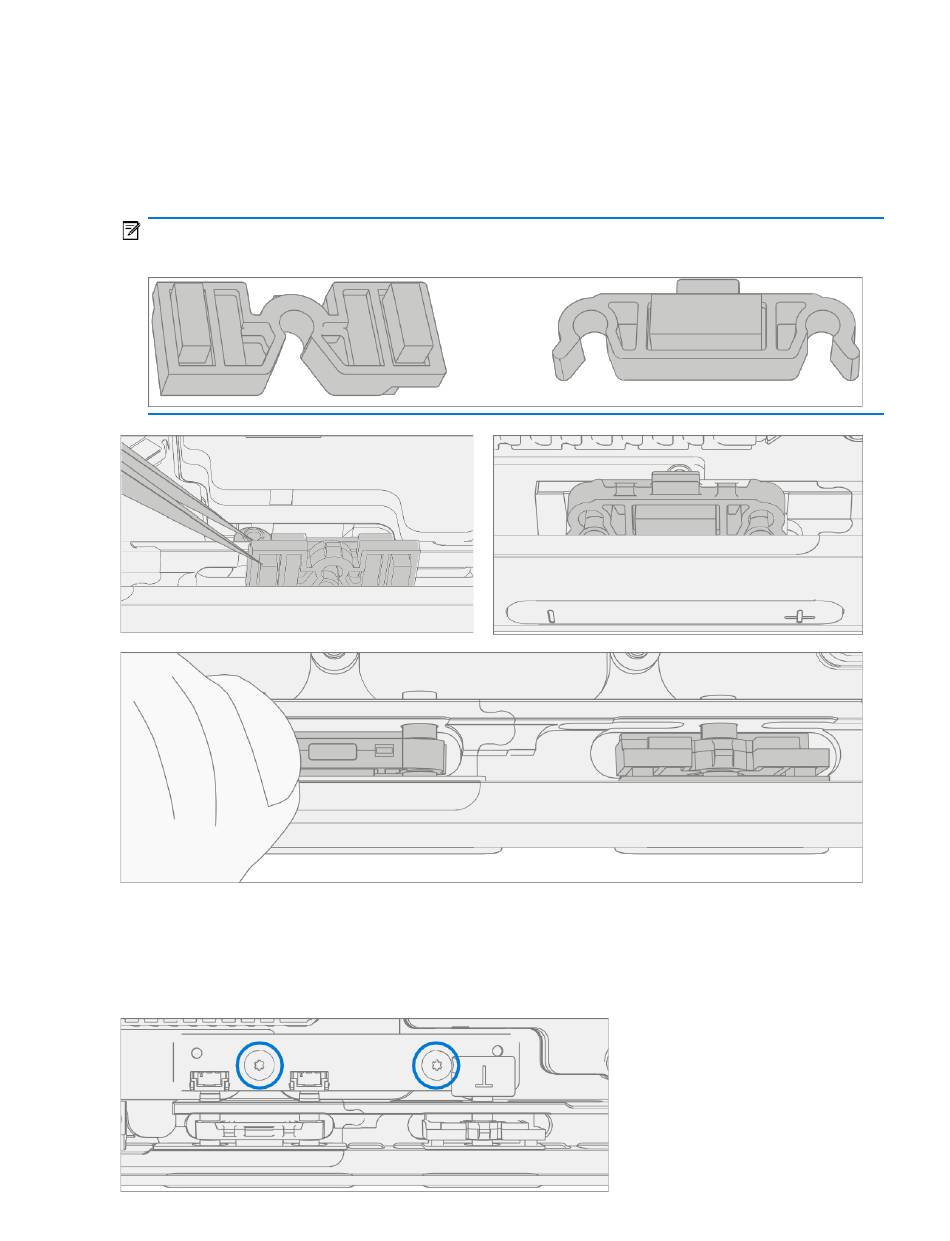

Procédure – Installation (boutons)
1.
Insérez les boutons – À l'aide de vos doigts, insérez les bornes de bouton dans le châssis.
2.
Installez les clips de bouton – À l'aide d'une spatule en plastique ou d'une pince à épiler, alignez les clips de
bouton avec les poteaux et appuyez avec vos doigts jusqu'à ce qu'ils s'enclenchent.
IMPORTANT :
être orientés vers l'extérieur du châssis lors de l'installation.
3.
Installer le PCB du bouton – Installez le PCB du bouton en alignant les trous de vis avec les montants du châssis.
4.
Installer les vis – À l'aide d'un tournevis 3IP (Torx-plus), installez les deux vis marquées ci-dessous, en
tournant chaque vis jusqu'à ce qu'elle soit bien serrée à la main, puis en serrant d'un tour
supplémentaire de 1/8 (45 degrés).
71
Les clips de bouton ont des coussinets en caoutchouc. Ces patins en caoutchouc doivent
