Procédure – Installation (haut-parleur)
1.

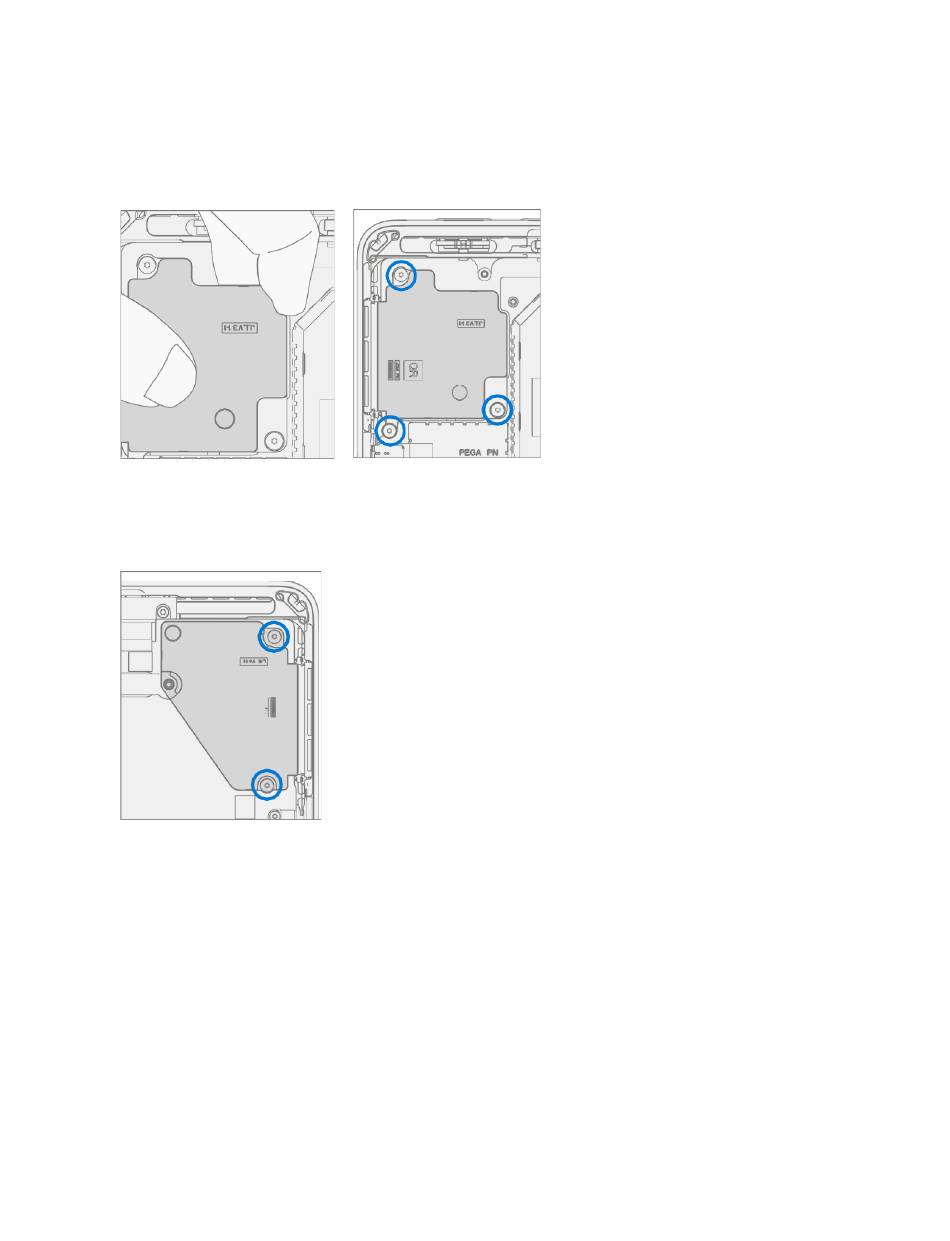

Insérez le haut-parleur gauche – Placez le haut-parleur gauche dans le châssis en veillant à aligner les
trous de vis du haut-parleur avec les trous du châssis. À l'aide d'un tournevis 3IP (Torx-plus), installez les
trois vis marquées ci-dessous, en tournant chaque vis jusqu'à ce qu'elles soient serrées à la main, puis en
serrant d'un tour supplémentaire de 1/8 (45 degrés).
2.
Installer le haut-parleur droit – Placez le haut-parleur droit dans le châssis en veillant à aligner les trous de
vis du haut-parleur avec les trous du châssis. À l'aide d'un tournevis 3IP (Torx-plus), installez les deux vis
marquées ci-dessous, en tournant chaque vis jusqu'à ce qu'elles soient bien serrées à la main, puis en
serrant d'un tour supplémentaire de 1/8 (45 degrés).
3.
Installer le module thermique – Installez le module thermique comme indiqué dans la Procédure –
Installation (module thermique )
4.
Installer Surflink – Installez le Surflink comme détaillé dans la Procédure – Installation (Surflink)
5.
Installation de l'afficheur – Installez l'afficheur comme indiqué dans la Procédure – Installation (Affichage)
6.
Installer le rSSD – Installez le rSSD comme indiqué dans la Procédure – Installation (rSSD)
7.
Exécutez SDT - Mettez l'appareil sous tension et connectez la clé USB avec les fichiers de configuration SDT.
Exécutez SDT pour vous assurer que toutes les fonctionnalités et fonctions de l'appareil fonctionnent
comme prévu.
75
(page
55)
M1237915_RevD
