Procédure – Retrait (WiFi Deck)

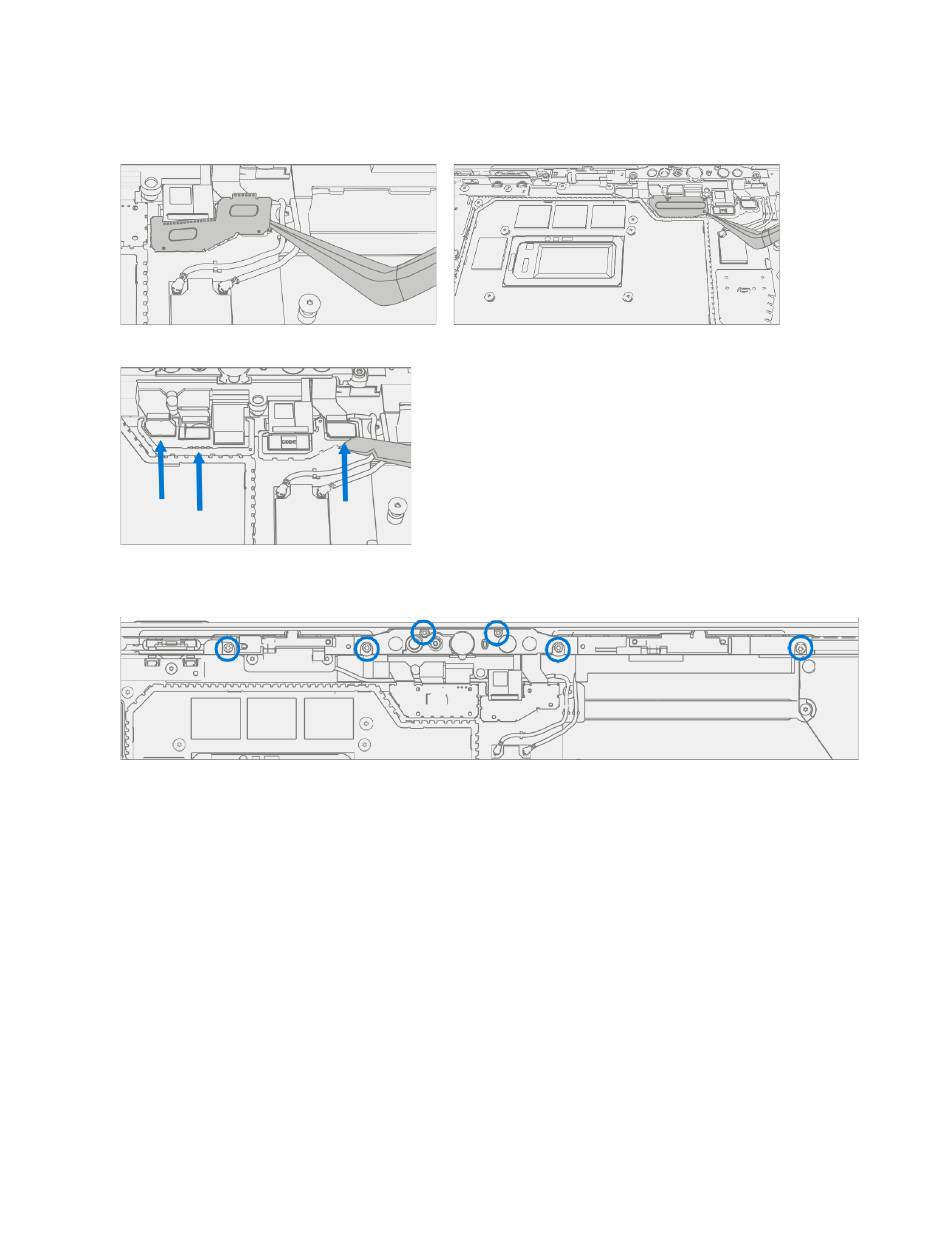

1.
Retirez le blindage du connecteur – À l'aide d'une pince à épiler ou d'une spatule en plastique, soulevez
le coin du blindage de la platine WiFi et décollez-le.
2.
Déconnecter la platine WiFi – Déconnectez les trois FPC de la platine WiFi à l'aide d'une spatule en plastique.
3.
Retirez les vis de la plate-forme Wi-Fi - À l'aide des pilotes 3IP et 5IP (Torx-plus), retirez les six vis
marquées sur la plate-forme Wi-Fi. Soulevez le plateau de coupe du châssis et mettez-le de côté.
77
M1237915_RevD
