15. Placer l'ensemble neuf de filtre à air/détendeur et du pressostat dans le support de panneau central. Serrer l'écrou
de retenue à la main, plus un quart de tour.

Ne pas trop serrer l'écrou de retenue.
16. Faire passer le tuyau d'évacuation au travers du trou situé sur le socle de la source de courant.
17. Appuyer le connecteur du fil noir sur le contact du pressostat qui est situé le plus près du panneau central; appuyer
le connecteur du fil rouge sur le contact de pressostat situé le plus loin du panneau central.
18. Pousser pour brancher le tuyau d'alimentation en gaz au raccord du filtre à air/détendeur neuf.
19. Brancher à nouveau le fil de mise à la terre au raccord en "T" du filtre à air à l'aide de la pince retirée dans à l'étape 9
à la page 14.

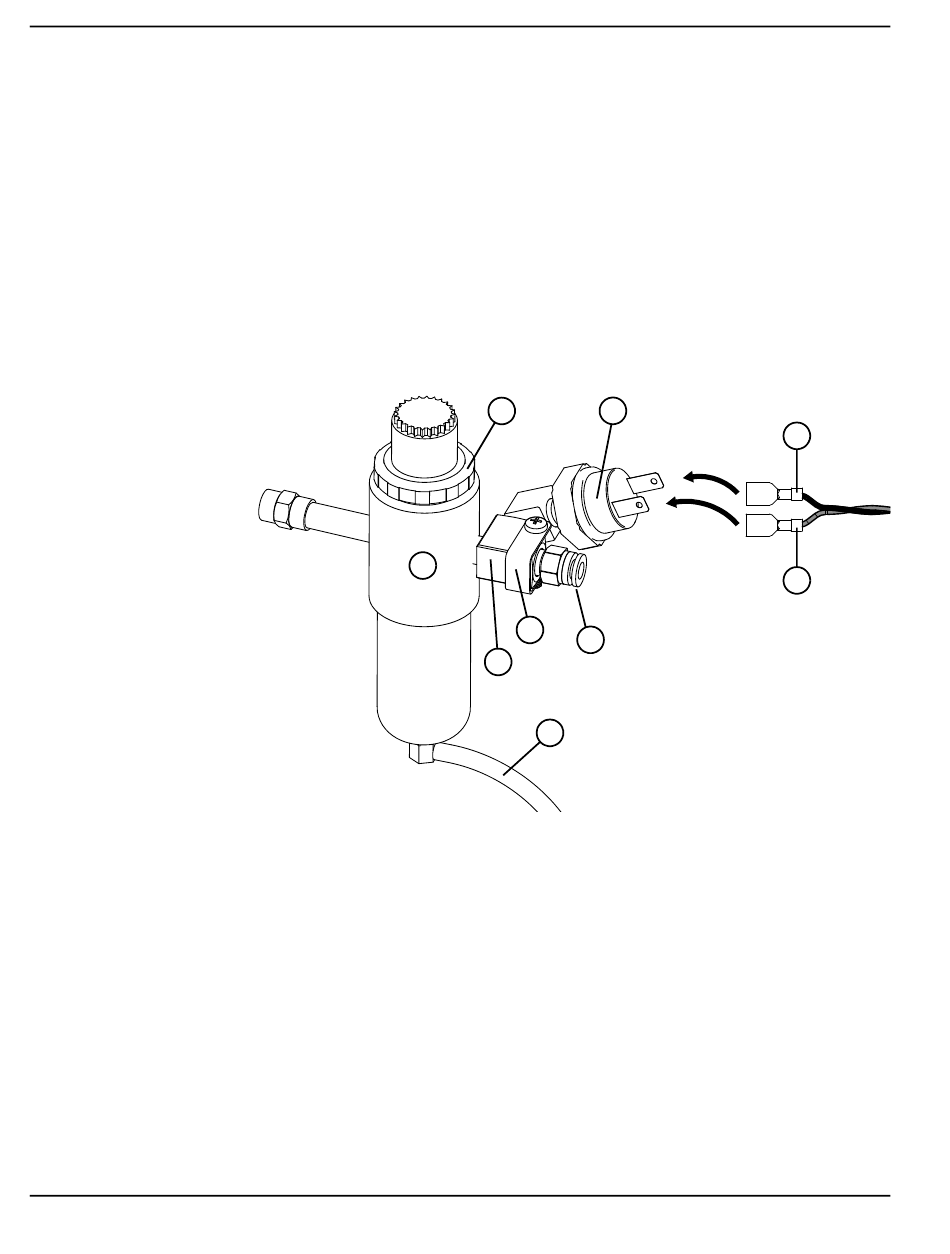

1 Ensemble de filtre à air/détendeur
2 Tuyau de vidange
Raccord en "T" en laiton
3
4 Collier de mise à la terre
5 Raccord instantané pour tuyau d'alimentation
en gaz
Powermax30/30 XP Bulletin de service sur le terrain 805330 Révision 2
Remplacement du filtre à air et du détendeur
9
1
4
5
3
2
6 Fil rouge
7 Fil noir
Pressostat
8
9 Écrou de retenue
8
7
6
