ARRÊTS DE VOYAGE EN ALTITUDE
La plage d'élévation du Hurricane Monitor s'étend de 45 degrés au-delà de la verticale à 45 degrés en dessous de l'horizontale. La
plage d'élévation peut être limitée en installant les boulons d'arrêt et les disques de réglage fournis aux endroits indiqués. Consulter
l'usine pour d'autres plages. Les figures comprennent des notes d'installation.
Hurricane
Elevation
Travel
Pour modifier les limites de déplacement de l'élévation :
1. Retirer la vis de réglage
2. Insérer 1 disque de réglage dans le trou de boulon pour chaque 10° de limitation de la course.
3. Remplacer la vis de réglage par le boulon d'arrêt
©Copyright Task Force Tips LLC 2004-2022
180
AMPLITUDE
DE
MOUVEMENT

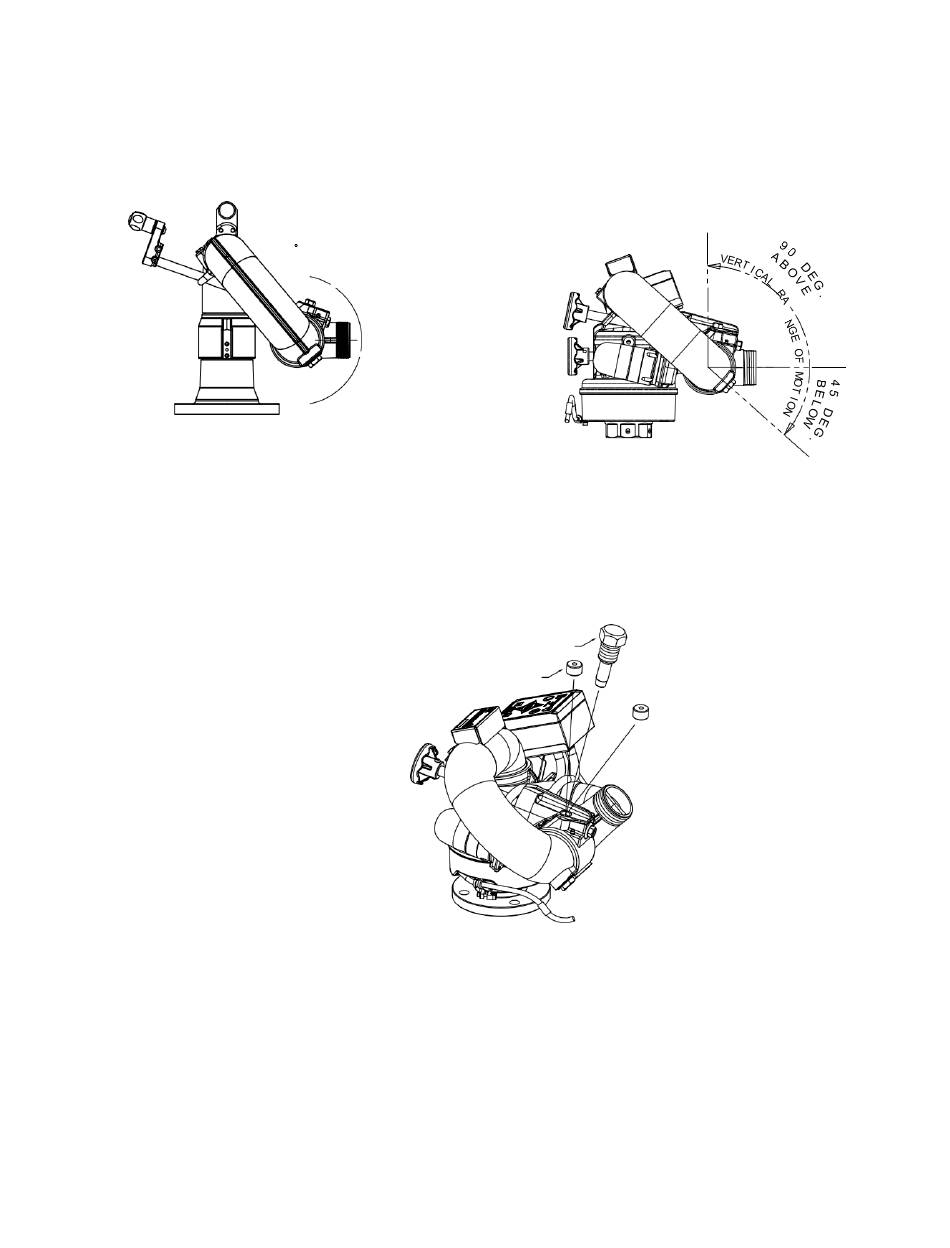

Figure 4.5A
DISQUE DE RÉGLAGE
(à installer de ce côté de
la Boulon d'arrêt pour réduire
la course vers le bas)
Figure 4.5B
15
Hurricane RC
Elevation Travel
BOULON
D'ARRÊT
DISQUE DE RÉGLAGE
(à installer de ce côté du
boulon d'arrêt pour réduire la
course vers le HAUT)
