4.4
ROTATION HORIZONTALE ARRÊTS DE COURSE
La plage de rotation horizontale du moniteur manuel Hurricane est de 360 degrés en continu. La version motorisée est limitée à 450
degrés, ou 225 degrés de part et d'autre d'une position en ligne droite. Des boulons d'arrêt horizontaux (gauche-droite) peuvent être
installés dans le moniteur pour limiter la course. Notez que la gauche et la droite sont relatives à la "marque de référence arrière droite"

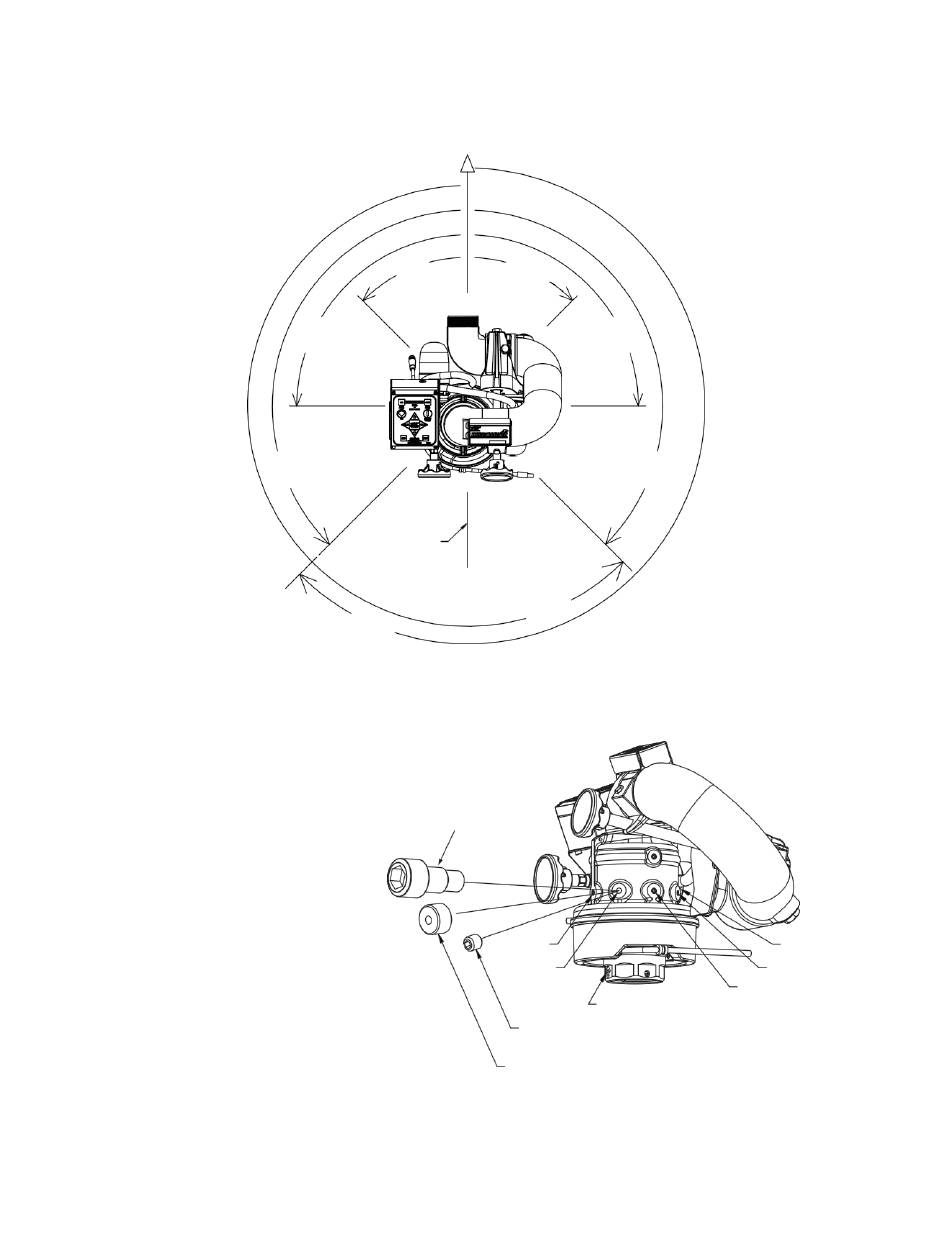

et se réfèrent à la position de l'opérateur derrière le moniteur, à l'opposé de la direction de décharge de la buse. Les figures 4.4A et
4.4B montrent la plage de déplacement pour les différents emplacements des boulons d'arrêt, ainsi que les consignes d'installation.
Pour modifier les limites de déplacement en rotation horizontale :
1. Retirer la vis de réglage
2. Insérer 1 disque de réglage (non inclus. Contacter tft.com pour
les pièces) dans le trou de boulon pour chaque 10° de limitation
de la course.
3. Remplacer la vis de réglage par le boulon d'arrêt
©Copyright Task Force Tips LLC 2004-2022
45°
GAUCHE
90°
GAUCHE
135°
GAUCHE
EMPLACEME
NT DE LA MARQUE
DE RÉFÉRENCE
DU DOS DROIT
225°
DROITE
Figure 4.4A
BOULON D'ARRÊT
14
45°
DROITE
90°
DROITE
135°
DROITE
225°
GAUCHE
45° DROITE
90° DROITE
MARQUE DE
RÉFÉRENCE DU
VIS DE
RÉGLAGE
DOS DROIT
#VT37-24SS375
DISQUE DE RÉGLAGE, Y3146
INSTALLER DE CE CÔTÉ DU BOULON
D'ARRÊT POUR RÉDUIRE LA COURSE VERS
LA GAUCHE D'ENVIRON 8° POUR CHAQUE
DISQUE INSTALLÉ. 8° POUR CHAQUE DISQUE
INSTALLÉ. INSTALLER LES DISQUES
DE L'AUTRE CÔTÉ POUR RÉDUIRE LES DÉPLACEMENTS VERS LA DROITE.
45° GAUCHE
90° GAUCHE
135° À GAUCHE ET À
DROITE (UN SEUL
BOULON D'ARRÊT EST
NÉCESSAIRE POUR
CETTE LIMITE DE
COURSE)
