4.2
MONTAGE DE L'ENTRÉE ET PLAGES DE DÉPLACEMENT
4.2.1
RACCORD D'ENTRÉE OU INSTALLATION D'UN CANON EXTENSIBLE
Le moniteur Hurricane RC est disponible avec différents raccords d'entrée. Le moniteur Hurricane RC se connecte également
directement aux pistolets TFT Extend-A-Gun RC3 ou RC4. Les raccords et l'Extend-A-Gun RC sont fixés au moniteur au moyen d'un
joint fileté avec un joint torique. Installez le moniteur en suivant la procédure suivante :

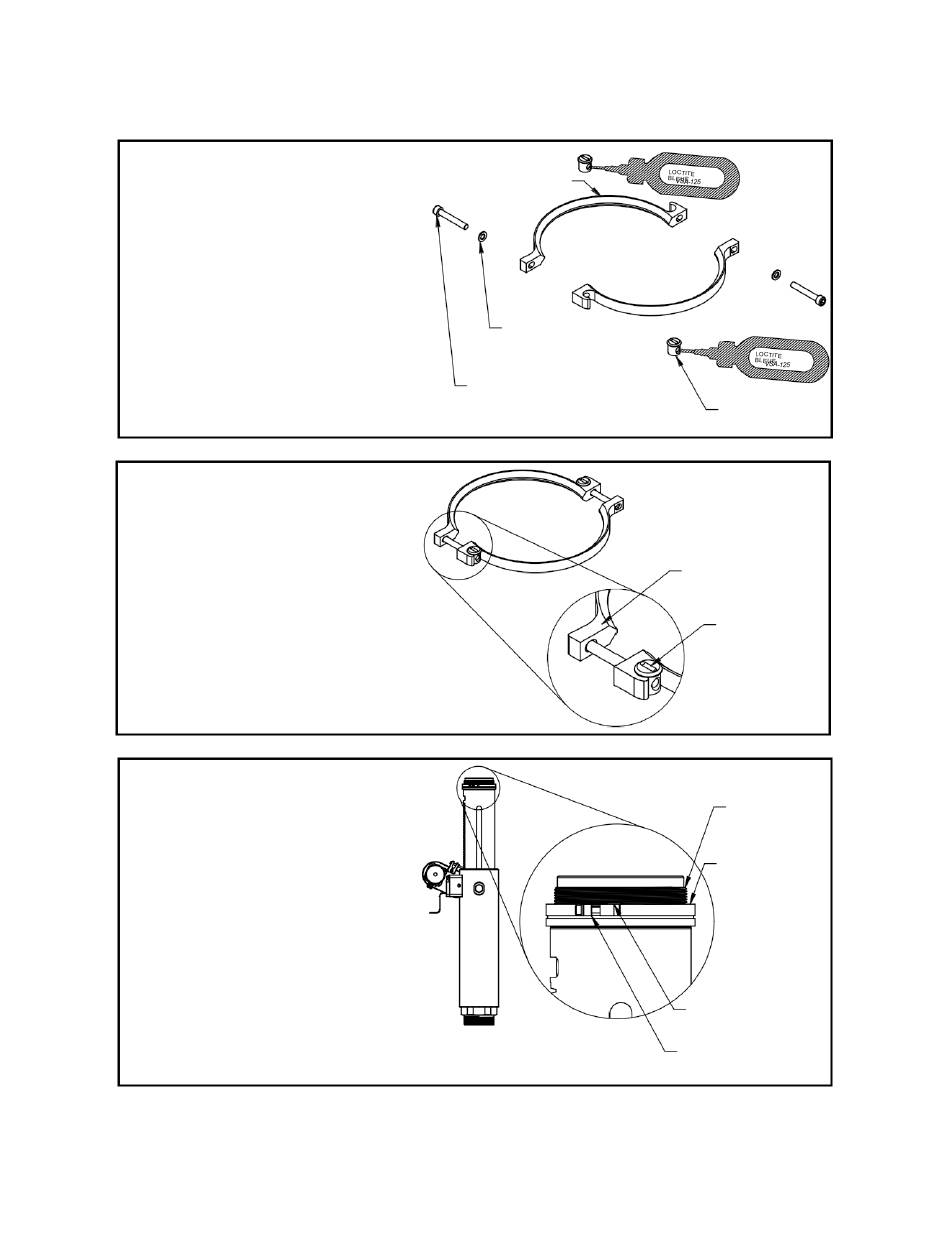

ÉTAPE
1
Appliquer de la Loctite bleue VSA-125 sur les
filets des deux écrous de cylindre.
ÉTAPE
2
Aligner les rainures des têtes des écrous de
cylindre avec les faces supérieures des pinces.
Faire glisser les vis à travers les rondelles et
les colliers. Enfiler les vis dans les écrous
du cylindre sans les serrer.
ÉTAPE
3
Placer le collier de serrage sur le filetage
mâle de la sortie.
Les têtes d'écrou de cylindre DOIVENT être
sur le côté supérieur des pinces.
©Copyright Task Force Tips LLC 2004-2022
PINCE POUR LA BASE
DU MONITEUR
Y4435
LAVEUR
VW360x200-
04
VIS À TÊTE CREUSE
10-32 X 1-1/4 LONG
VT10-32SH1.2
11
ECROU DE
CYLINDRE
Y4437
FACE SUPÉRIEURE
DE LA PINCE
ÉCROU
CYLINDRIQUE
RAINURE DE
LA TÊTE
FILETS DE
SORTIE MÂLE
EXTEND-A-GUN
FACE
SUPÉRIEU
RE DES
PINCES
ÉCROU
CYLINDRIQU
E TÊTE
ASSEMBLAGE
DE LA PINCE
LÂCHE
