Caractéristiques techniques
12.3.4 Schéma de connexion EMS / CAN-BUS

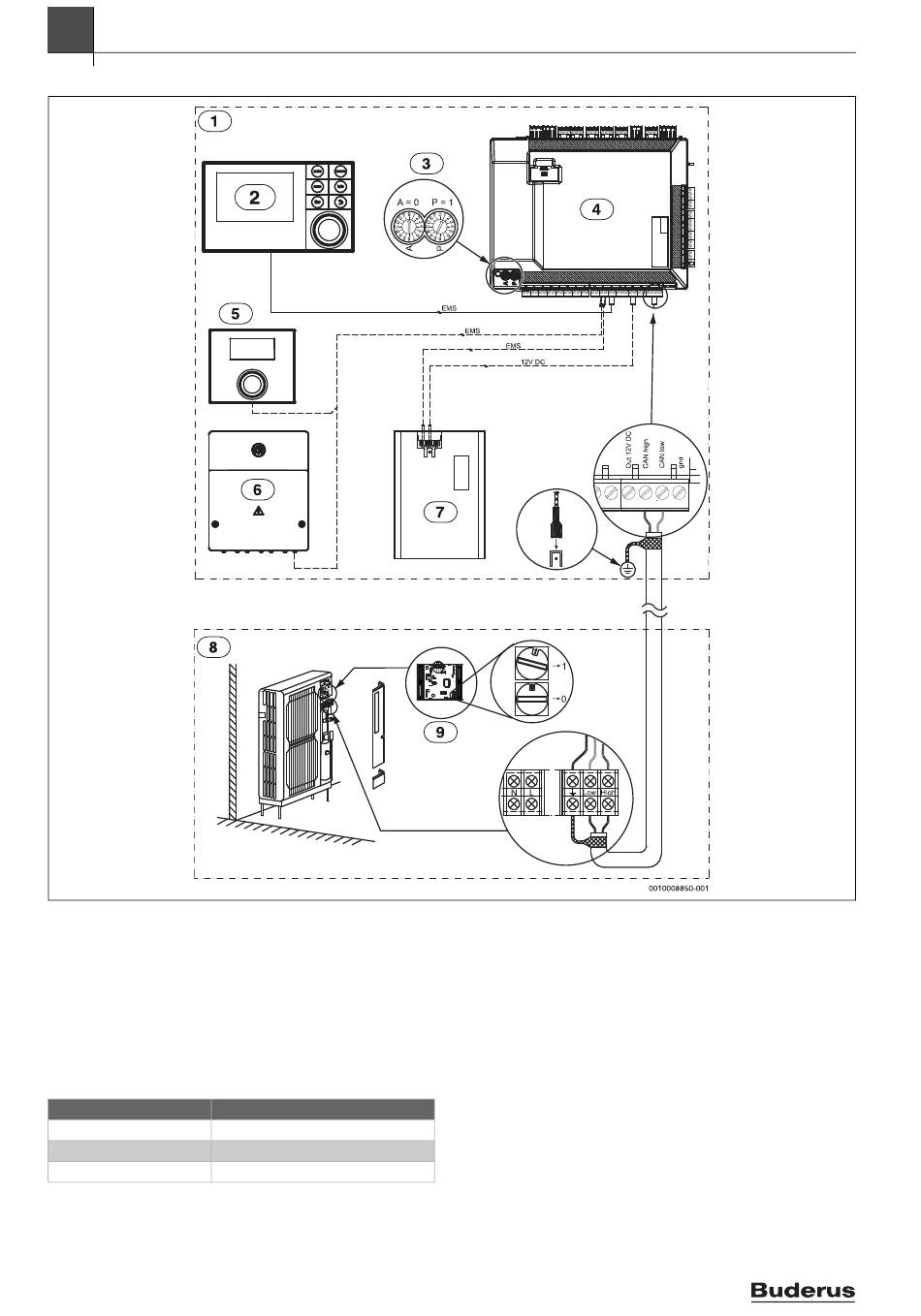

Fig. 31 Schéma de connexion EMS/CAN-BUS
[1] Unité intérieure
[2] Ecran du thermostat
[3] Réglage de l'adresse ( tabl. 9)
[4] Circuit imprimé module d'installation
[5] Thermostat (accessoire)
[6] Module de système (accessoire)
[7] Interface Internet (accessoire)
[8] Unité extérieure
[9] Carte imprimée interface CAN
Réglage de l'adresse
P = 1
P = B
A = 0
Tab. 9 Réglage de l'adresse
34
IDUS 6.2
IDUS 13.2
