Installation
5.5.1
Groupe de sécurité sans by-pass

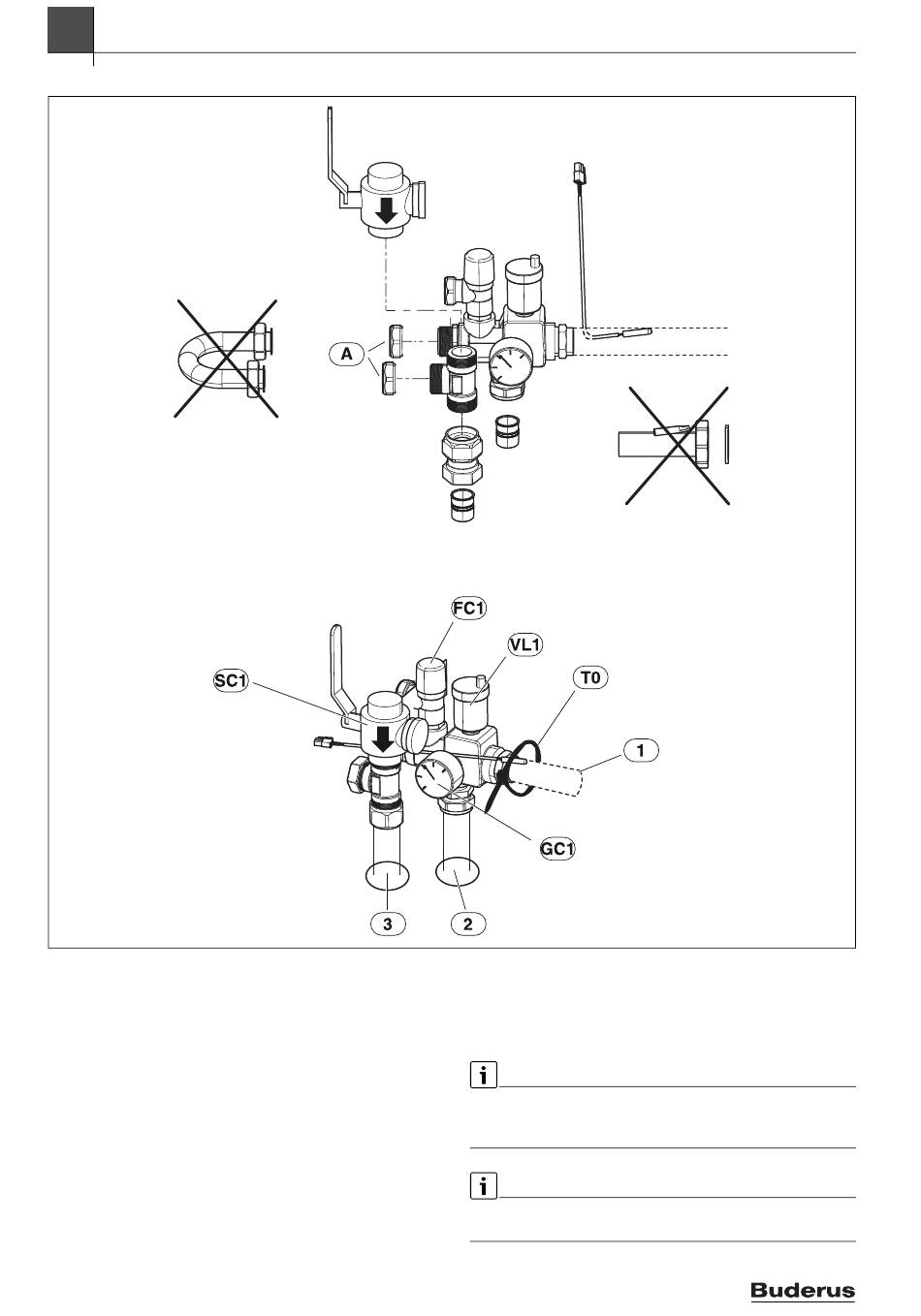

Fig. 7
Groupe de sécurité monté, sans by-pass ; possible avec circuit de chauffage directement en aval
[A]
Capuchons 1"
[1]
Raccord départ chauffage
[2]
Départ vers le groupe de sécurité
[3]
Retour depuis le groupe de sécurité
[SC1]
Filtre à particules, raccordement taraudage G1, sur le retour
de l'installation de chauffage
[FC1]
Soupape de sécurité
[VL1]
Vanne de purge automatique
[T0]
Sonde de température de départ
[GC1]
Manomètre
Monter le groupe de sécurité :
▶ Monter d'abord le filtre à particules ([SC1], fig. 7) sur le raccord en T.
▶ Fermer les raccordements du tube by-pass sur le raccord en T et la
soupape de sécurité avec des capuchons 1" [A].
▶ Monter les autres composants.
10
▶ Introduire la sonde de température de départ dans le support de
sonde ([T0], fig. 7), et fixer avec l'attache de câbles.
▶ Monter le groupe de sécurité dans l'unité intérieure. Si une piscine est
installée (chap. 9.9).
L'installation du groupe de sécurité sans by-pass n'est prévue que pour
les installations de chauffage avec by-pass intégré ou si un ballon tampon
est utilisé.
Respecter le débit minimum conformément aux caractéristiques tech-
niques du chapitre 12.1.
Logatherm WPLS6-13.2 T/TS – 6720892143 (2020/06)
10025241-001
