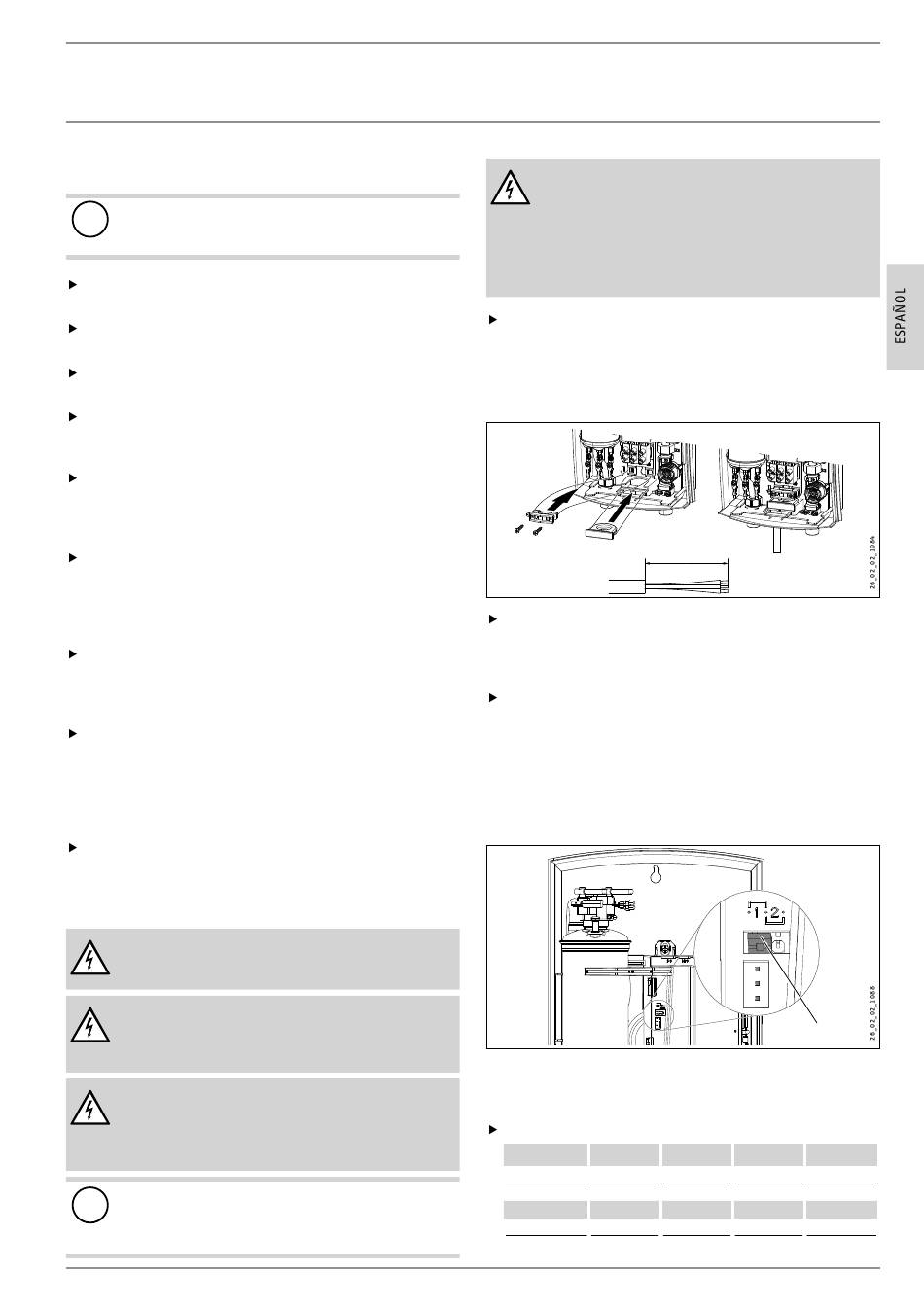

INSTALACIÓN
CONEXIÓN DE AGUA
8. Conexión de agua
Daños en el aparato y al medio ambiente
!
Si se genera demasiado calor al soldar los tubos de cobre
cerca del DHC-E pueden producirse daños en el aparato.
En todos los trabajos debe observarse la normativa nacional
y regional vigente.
A una presión superior a 145 psi (1 MPa) del suministro de
agua fría debe instalar una válvula reductora de presión.
Lave el tubo de alimentación de agua fría a fondo para elimi-
nar los restos de cal y suciedad.
En el tubo de alimentación de agua fría debe montar una
válvula de cierre, véase ilustración "Montaje". Así, el aparato
puede cerrarse con fines de mantenimiento.
Conexiones en el equipo:
- Agua fría (entrada) a la derecha
- Agua caliente (salida) a la izquierda
En este aparato no es necesario una válvula de seguridad en
la tubería de agua caliente. En algunas regiones es necesa-
rio, dependiendo de la normativa vigente, montar una válvu-
la de seguridad. Esta debería instalarse a la salida de agua
caliente del aparato.
La salida de agua caliente del DHC-E está diseñada para
conectarse a tubos de cobre, tubos PEX o una manguera de
acero inoxidable trenzada con una rosca cónica hembra de ½
pulg. NPT.
La tubería en el lado de entrada de agua fría debe ser tal que
se pueda quitar fácilmente para permitir el acceso a la pan-
talla del filtro de entrada. La forma más fácil de lograr esto
es usar un conector de manguera trenzada de acero inoxida-
ble. Si es necesario soldar cerca de la unidad, aleje la llama
de la carcasa de la unidad para evitar daños.
Al finalizar todos los trabajos, examine el aparato para de-
tectar posibles fugas.
9. Conexión eléctrica
PELIGRO Electrocución
Tenga presentes todos los reglamentos y disposiciones
nacionales y regionales.
PELIGRO Electrocución
Como en cualquier aparato eléctrico, si no se lleva a
cabo la conexión a tierra del aparato pueden causarse
lesiones graves o la muerte.
PELIGRO Electrocución
La conexión a la red eléctrica sólo está permitida es-
tableciendo una conexión fija. El aparato debe poder
desconectarse omnipolarmente de la red eléctrica al
menos durante un intervalo de 1/8 pulg. (3 mm).
Daños en el aparato y al medio ambiente
!
Observe la información de la placa de especificaciones
técnicas. La tensión indicada debe coincidir con la tensión
de la red local.
www.stiebel-eltron-usa.com
PELIGRO Electrocución
Antes de trabajar en la instalación eléctrica, asegúrese
de que los fusibles de suministro eléctrico están apaga-
dos para evitar electrocuciones. Antes de la conexión
a la red es necesario llevar a cabo todos los pasos de
montaje. Si la normativa nacional o regional así lo re-
quiriera, es necesario equipar el circuito eléctrico con
un "interruptor de protección de fallas a tierra".
Conecte el aparato conforme a la normativa vigente, tenien-
do en cuenta la conexión a tierra y el circuito eléctrico propio
con la tensión adecuada. En instalaciones con varios equipos
DHC-E es necesario un circuito eléctrico para cada aparato.
La sección transversal del cable de alimentación y el fusible
vienen indicados en las "Especificaciones técnicas".
4˝ (100 mm)
Pase la junta de goma sobre el cable de alimentación y
monte el cable de alimentación con la abrazadera de descar-
ga de tracción. La abrazadera de descarga de tracción, los
tornillos y la junta de goma vienen incluidos en el suministro.
Conecte el cable de alimentación con L y L (L y N) al terminal
de conexión eléctrica y conecte los hilos de conexión a tierra
al tornillo marcado con el símbolo de conexión a tierra.
9.1 DHC-E 8/10 – Selección de potencia
En el calentador instantáneo DHC-E 8/10 puede seleccionarse la
potencia en dos etapas. El aparato viene de fábrica con el ajuste
7.2 kW a 240 V.
1 Enchufe de codificación
Si es necesario instalar una potencia distinta para el equipo de-
berá seguir los pasos que se indican a continuación:
Inserte el enchufe codificador a la potencia deseada.
Nivel 1 208 V
5.4 kW
Nivel 2 208 V
7.2 kW
1
220 V 230 V 240 V
6.0 kW 6.6 kW 7.2 kW
220 V 230 V 240 V
8.1 kW 8.8 kW 9.6 kW
