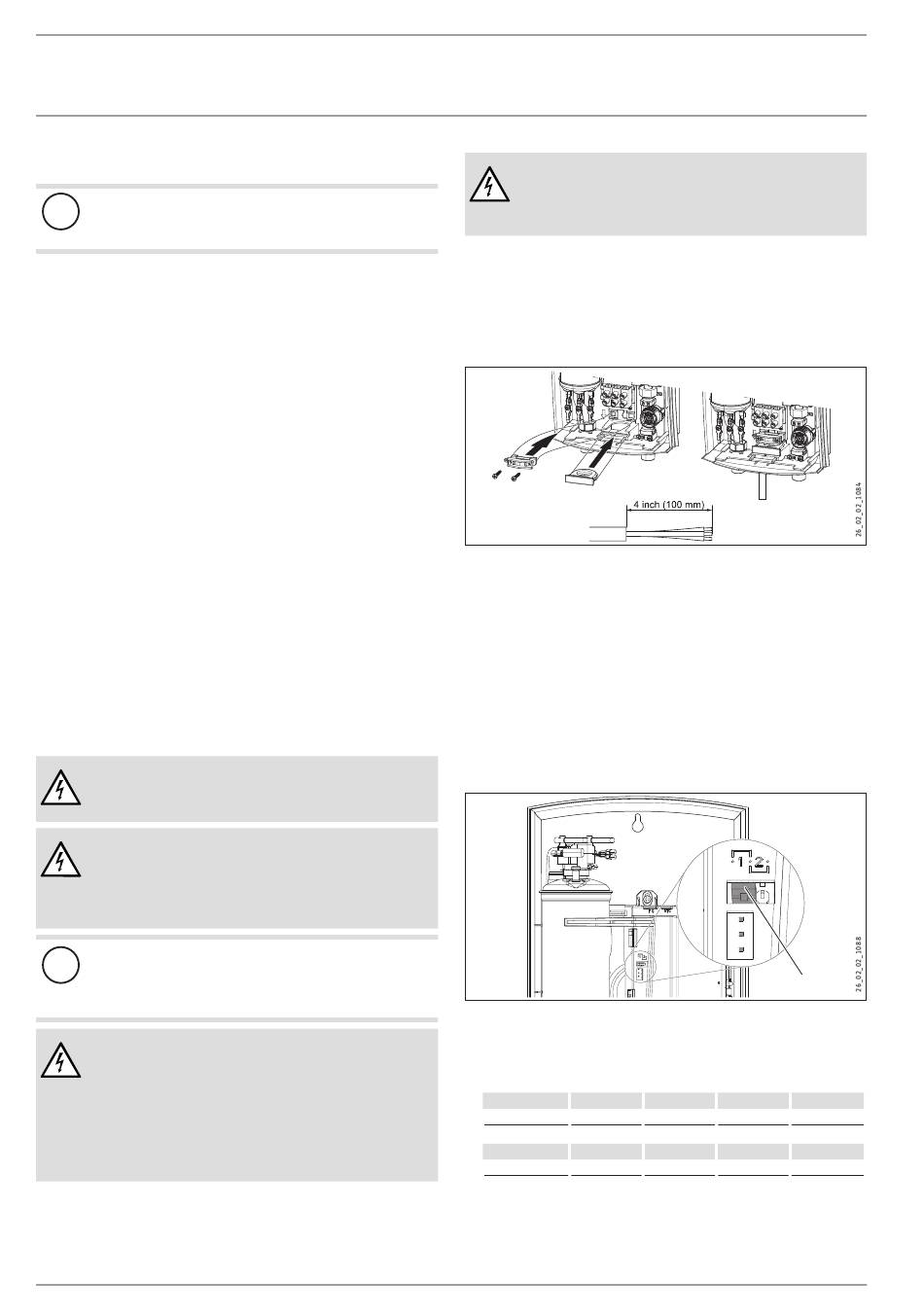

INSTALACIÓN
Montaje
6.1 Conexión de agua
Daños en el aparato y al medio ambiente
!
Si se genera demasiado calor al soldar los tubos de cobre
cerca del DHC pueden producirse daños en el aparato.
f En todos los trabajos debe observarse la normativa nacional f
y regional vigente.
f A una presión superior a 1 MPa del suministro de agua fría f
debe instalar una válvula reductora de presión.
f Lave el tubo de alimentación de agua fría a fondo para elimi- f
nar los restos de cal y suciedad.
f En el tubo de alimentación de agua fría debe montar una f
válvula de cierre, véase ilustración "Montaje". Así, el aparato
puede cerrarse con fines de mantenimiento.
f Conexiones en el equipo: f
- Agua fría (entrada) a la derecha
- Agua caliente (salida) a la izquierda
f En este aparato no es necesario una válvula de seguridad en f
la tubería de agua caliente.
En algunas regiones es necesario, dependiendo de la norma-
tiva vigente, montar una válvula de seguridad. Esta debería
instalarse a la salida de agua caliente del aparato.
f El acumulador de pared es apto para la conexión a sistemas f
de tuberías de plástico. Si fuera necesario realizar trabajos
de soldadura cerca del aparato, procure que la llama no
cause daños.
f Al finalizar todos los trabajos, examine el aparato para de- f
tectar posibles fugas.
6.2 Conexión eléctrica
PELIGRO Electrocución
Tenga presentes todos los reglamentos y disposiciones
nacionales y regionales.
PELIGRO Electrocución
La conexión a la red eléctrica sólo está permitida esta-
bleciendo una conexión fija. El aparato debe poder des-
conectarse omnipolarmente de la red eléctrica al menos
durante un intervalo de 3 mm.
Daños en el aparato y al medio ambiente
!
Observe la información de la placa de especificaciones
técnicas. La tensión indicada debe coincidir con la tensión
de la red local.
PELIGRO Electrocución
Antes de trabajar en la instalación eléctrica, asegúrese
de que los fusibles de suministro eléctrico están apaga-
dos para evitar electrocuciones. Antes de la conexión
a la red es necesario llevar a cabo todos los pasos de
montaje. Si la normativa nacional o regional así lo re-
quiriera, es necesario equipar el circuito eléctrico con un
"interruptor de protección de fallas a tierra".
16 | DHC-E
PELIGRO Electrocución
Como en cualquier aparato eléctrico, si no se lleva a
cabo la conexión a tierra del aparato pueden causarse
lesiones graves o la muerte.
f Conecte el aparato conforme a la normativa vigente, tenien- f
do en cuenta la conexión a tierra y el circuito eléctrico propio
con la tensión adecuada. En instalaciones con varios equipos
DHC-E es necesario un circuito eléctrico para cada aparato.
La sección transversal del cable de alimentación y el fusible
vienen indicados en las "Especificaciones técnicas".
f Pase la junta de goma sobre el cable de alimentación y f
monte el cable de alimentación con la abrazadera de descar-
ga de tracción. La abrazadera de descarga de tracción, los
tornillos y la junta de goma vienen incluidos en el suministro.
f Conecte el cable de alimentación con L y L (L y N) al terminal f
de conexión eléctrica y conecte los hilos de conexión a tierra
al tornillo marcado con el símbolo de conexión a tierra.
6.2.1 DHC-E 8/10 – Selección de potencia
En el calentador instantáneo DHC-E 8/10 puede seleccionarse la
potencia en dos etapas. El aparato viene de fábrica con el ajuste
7,2 kW a 240 V.
1 Enchufe de codificación
Si es necesario instalar una potencia distinta para el equipo de-
berá seguir los pasos que se indican a continuación:
f Inserte el enchufe codificador a la potencia deseada. f
Nivel 1 208 V
5,4 kW
Nivel 2 208 V
7,2 kW
f Marcar una cruz con un rotulador sobre la potencia seleccio- f
nada en la placa de especificaciones técnicas.
1
220 V 230 V 240 V
6,0 kW 6,6 kW 7,2 kW
220 V 230 V 240 V
8,1 kW 8,8 kW 9,6 kW
