MONTER LE GARDE-BOUE ET
06.
LE PHARE DE LA ROUE AVANT
Outils nécessaires : clé n° 10, clé Allen n° 3, clé Allen n° 4 et clé Allen n° 5
01
Fixez l'écrou derrière le trou d'installation
du phare à l'aide de la clé n° 10, puis
desserrez les vis d'installation à l'aide de la
clé Allen n° 5.
02
Retirez le boulon et l'écrou, installez le phare
à l'extrémité avant de la fourche avant et
placez le support central du garde-boue à
l'extrémité arrière de la fourche avant.
03
Remettez en place le boulon et l'écrou. Fixez
l'écrou avecla clé n° 10, puis serrez légèrement
les vis du phare avec la clé Allen n° 5.
Remarque : vous n'avez pas besoin de serrer
complètement l'écrou pour le moment.
4
b
c
014
Monter le garde-boue et le phare de la roue avant

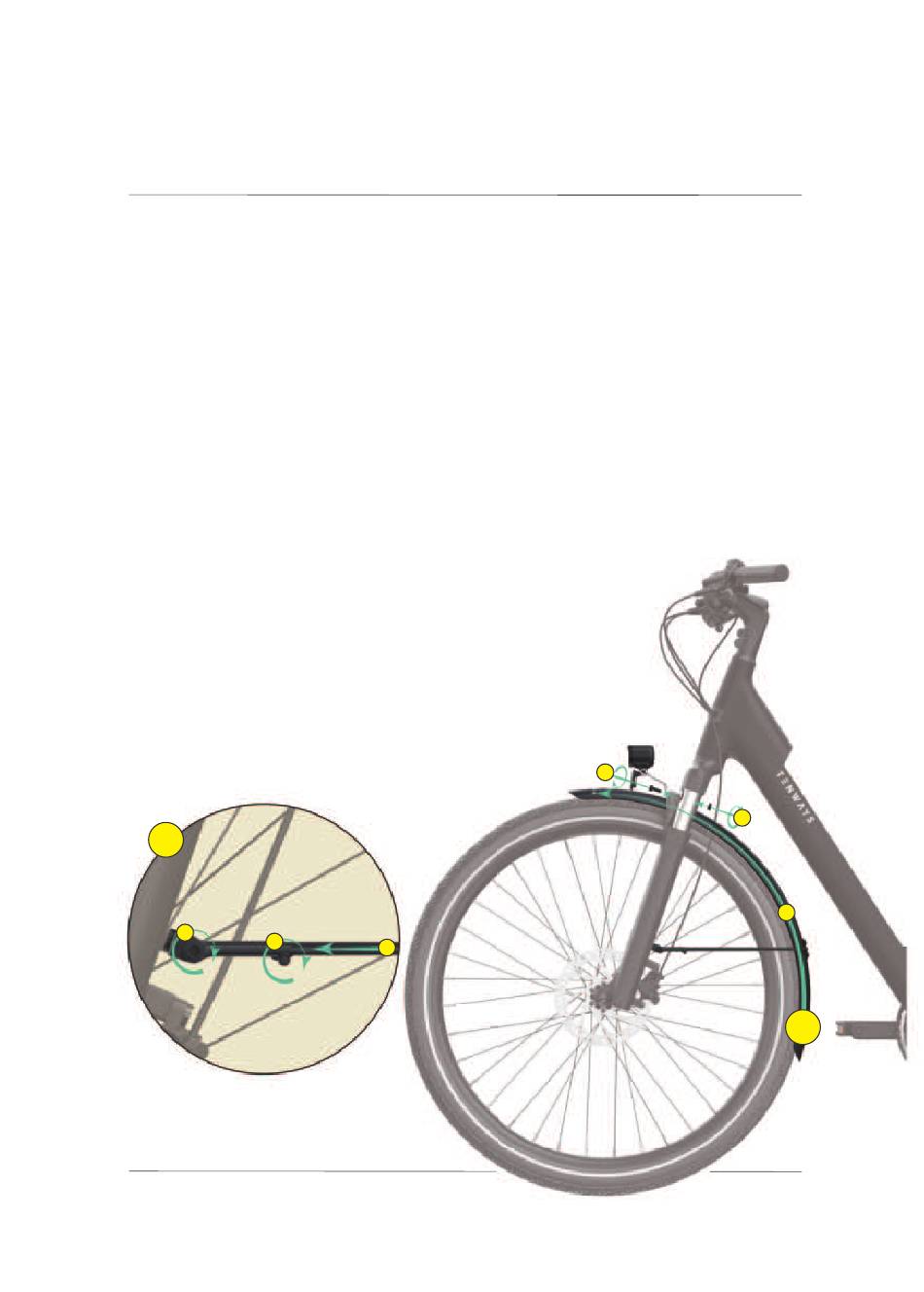

04
Utilisez la clé Allen n° 4 pour retirer les vis
préinstallées sur les joints de fourche avant,
installez les deux tiges de support sur les
joints, puis serrez les vis.
Remarque : vous n'avez pas besoin de serrer
complètement l'écrou pour le moment.
05
Réglez manuellement la hauteur du garde-
boue pour aligner son bord supérieur avec
celui de la fourche avant (en cas de di昀昀 érence
de hauteur, vous pouvez régler
la longueur du support à
l'aide dela clé Allen n° 3).
06
Serrez toutes les vis.
a
b
c
a
2
