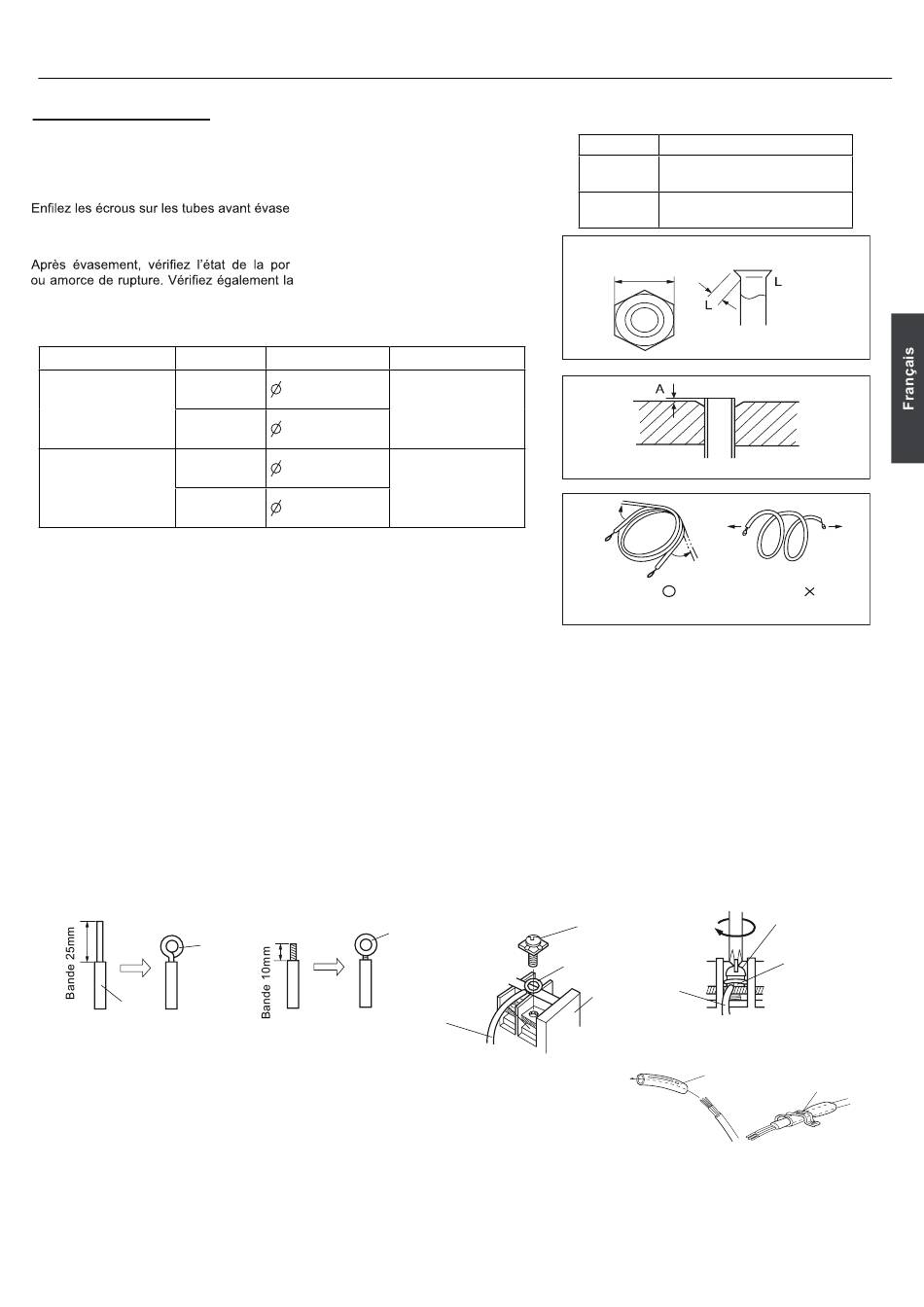

Procédure d'installation
Réalisation des évasements
Coupez les liaisons avec un coupe-tube sans les déformer à la longueur adéquate.
1.
2. Ebavurez soigneusement en tenant la liaison vers le bas pour éviter l'introduction de
limaille dans cette dernière.
3. Récupérez les écrous "Flare" sur l'unité intérieure et l'unité extérieure.
4.
5. Procédez à l'évasement en laissant dépasser la liaison de la côte "A" de la matrice de la
dudgeonnière.
6.
Modèle
Liaisons
AC 018 CS.UI
AC 024 CS.UI
2. Pour plier les tuyaux
Les tuyaux sont mis en forme à la main. Attention de ne pas les affais-
ser.
CÂBLAGE ÉLECTRIQUE
Branchement des câble aux borniers
A. Câblage à fût massif (ou câble F) (Fig. A)
(1) Coupez le câble avec un coupe-fil ou une pince universelle, puis dénudez l'isolant sur environ 25 mm du câble massif exposé.
(2) Utilisez un tourne-vis pour enlever la (les) vis du bornier.
(3) Utilisez une pince pour plier le câble nu et former une boucle correspondante à la vis du bornier.
(4) Formez correctement la boucle du câble et placez-la dans le bornier. Serrez bien la vis en utilisant un tournevis.
B. Câblage du type toron (Fig.B)
(1) Coupez le câble avec un coupe-fil ou une pince universelle, puis dénudez l'isolant sur environ 10mm du toron.
(2) Utilisez un tourne-vis pour enlever la (les) vis du bornier.
(3) Utilisez une attache pour cosse ronde ou des pinces, et fixez une cosse ronde à chaque extrémité de câble dénudé.
(4) Positionnez le câble de la cosse ronde, replacez et serrez la vis du bornier en utilisant un tournevis.
A. Câble massif
Isolant
Fixation du cordon de connexion et du câble d'alimentation au niveau du collier de cordon
Passez le cordon de connexion et le câble d'alimentation dans le tuyau d'isolation. Fixez-le avec un collier de cordon, comme illustré.
Utilisez un tuyau en PVC comme tuyau d'isolation, de 0,5 à 1,0 mm d'épaisseur.
ment.
tée. Celle-ci ne doit présenter aucune rayure
côte "L".
Diamètre du tuyau Dimension A (mm)
Liquide
6,35mm (1/4")
Gaz
12,7mm (1/2")
9,52mm (3/8")
Liquide
Gaz
15.88 mm (5/8")
B. Fil pour torons
former
1.0~1.2
1.4~2.2
Cosse
ronde
Fil
15
Tableau 1
Tuyau
Ecrou d'évasement
Petit conduit Petit (largeur entre évasements
22mm)
Grand
Grand (largeur entre évasements
conduit
24mm)
Fig. 1
Largeur entre évasements
Outil pour agrandir les tuyaux
OK
Agrandir le tuyau en le déroulant
Visser avec une
rondelle spéciale
Cosse
ronde
Fil
Bornier
Tuyau d'isolation
dimension
NON
Visser avec une
rondelle spéciale
Cosse
ronde
Collier
