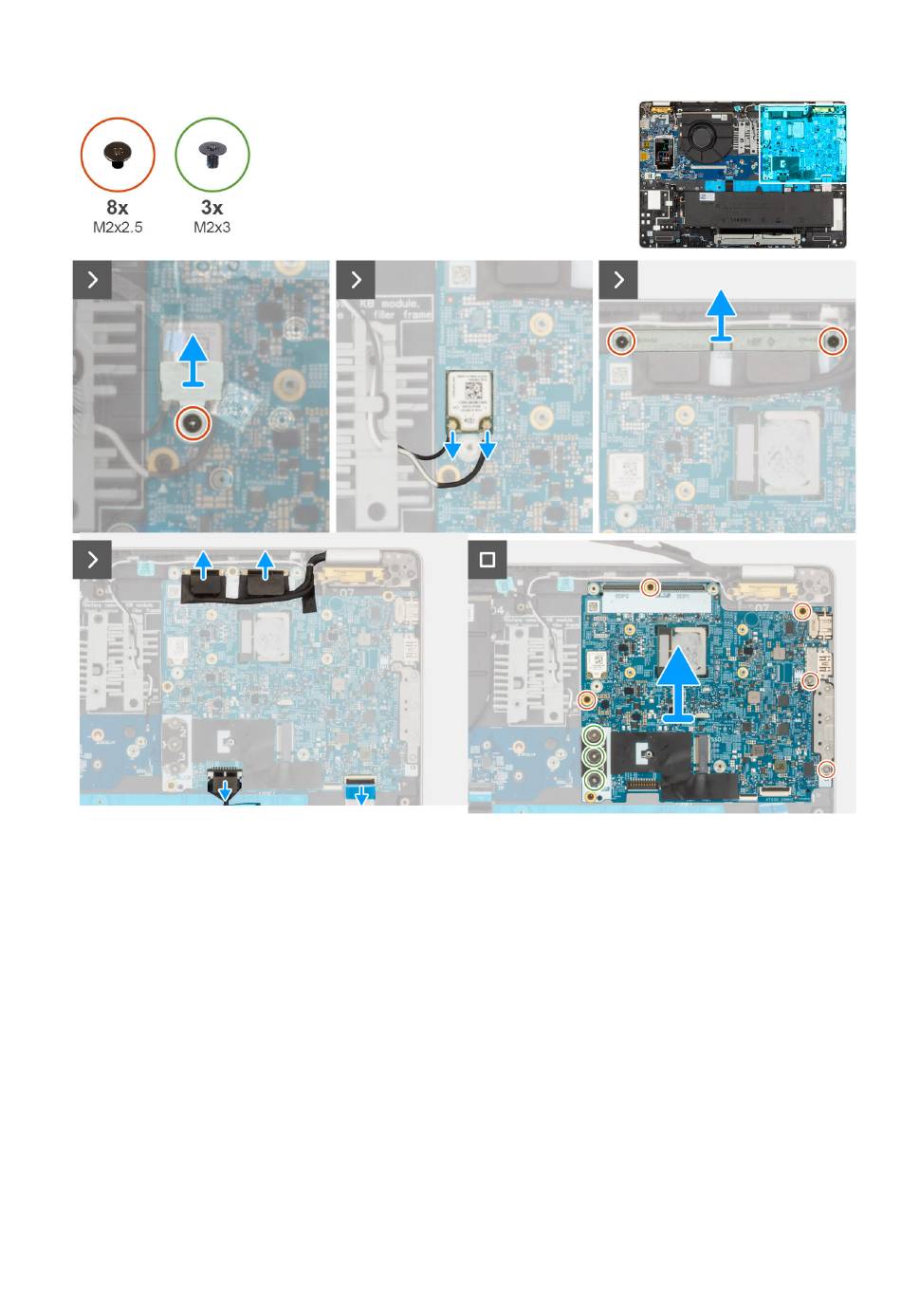

Figure 49. Retrait de la carte
système
Étapes
1. Retirez la vis (M2x2,5) qui fixe la batterie à l'assemblage du repose-poignets.
2. Soulevez le support WLAN pour le retirer de l'assemblage du repose-poignets.
3. Débranchez les câbles WLAN de la carte système.
4. Retirez les deux vis (M2x2.5) qui fixent le support du câble d'écran à l'assemblage du repose-poignets.
5. Soulevez le support du câble d'écran pour le retirer de l'assemblage du repose-poignets.
6. Soulevez le rabat noir près des câbles d'antenne et découvrez le câble de la carte du capteur.
7. Déconnectez le câble de la caméra du connecteur sur la carte système.
8. Débranchez le câble d'écran de son connecteur (LCD1) situé sur la carte système.
9. Retirez le câble d'écran du guide d'acheminement situé sur la carte système.
10. Déconnectez de la carte système le câble des haut-parleurs.
11. Le pavé tactile est connecté à la carte d'E/S.
12. Ouvrez le loquet et déconnectez le câble USH du module USH.
13. Retirez les trois vis (M2x3) qui fixent la carte système et la carte d'E/S à l'assemblage du repose-poignets.
14. Retirez les cinq vis (M2x4) qui fixent la carte système à l'assemblage du repose-poignets.
