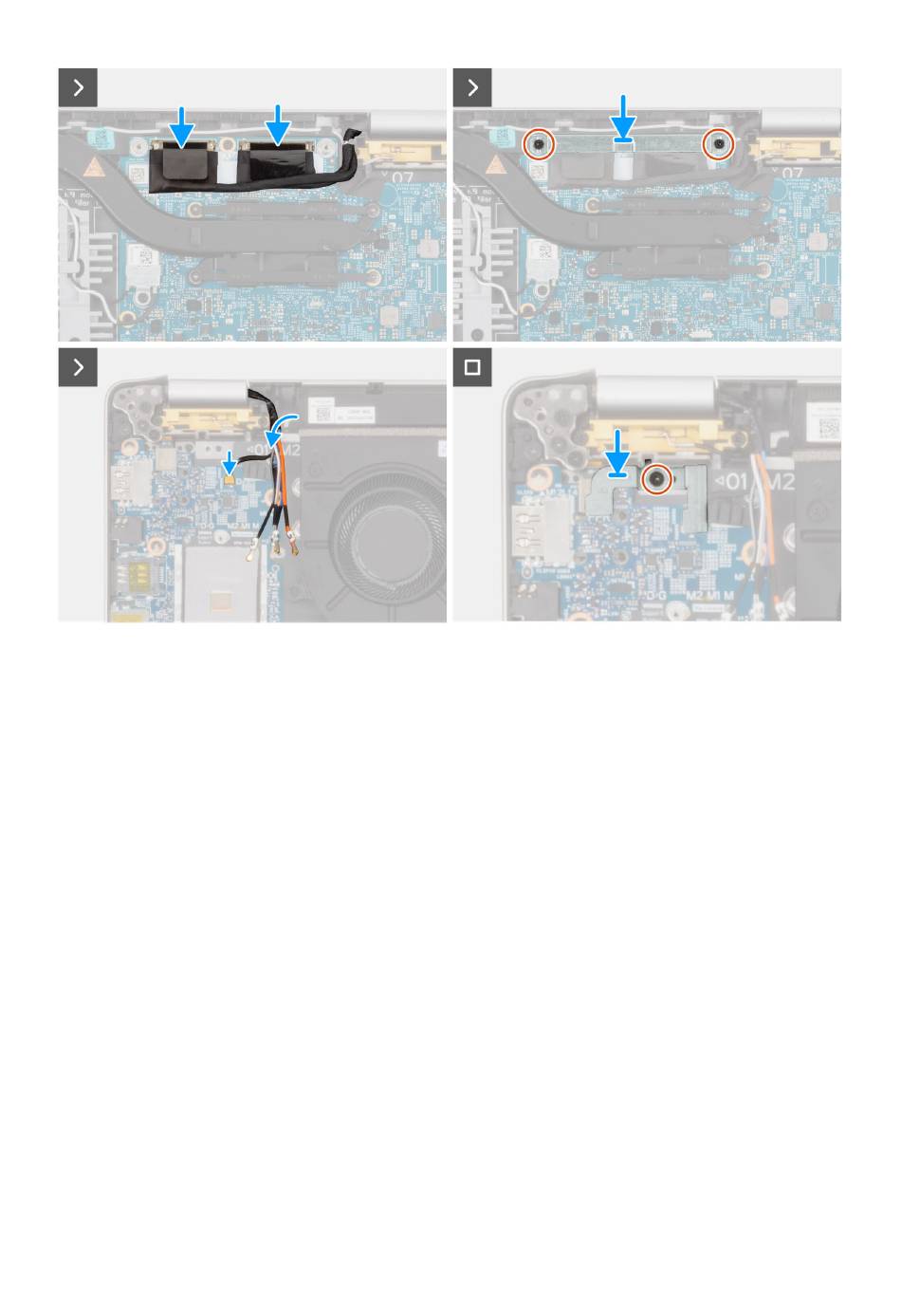

Figure 23. Installation de l'assemblage d'écran
Étapes
1. Placez l'assemblage du repose-mains sur le bord de la table avec les haut-parleurs à l'opposé du bord.
2. Alignez les trous de vis situés sur l'assemblage du repose-poignets avec ceux situés sur les charnières d'écran.
3. Remettez en place les six vis (M2,5x5) qui fixent les charnières d'écran gauche et droite à l'assemblage du repose-poignets.
4. Connectez le câble de la carte des capteurs au connecteur situé sur la carte système.
5. Recouvrez le câble de la carte des capteurs avec le rabat noir près des câbles d'antenne.
6. Acheminez les câbles d'antenne (le cas échéant) à partir des guides d'acheminement sur la carte système.
7. Branchez le câble de l'écran à son connecteur (LCD1) situé sur la carte système.
8. Collez le ruban adhésif qui fixe le câble de l'écran à la carte système.
9. Alignez les trous de vis du support de câble d'écran avec ceux de la carte système.
10. Remettez en place les deux vis (M2x3) qui fixent le support de câble d'écran à la carte système.
Étapes suivantes
1. Installez la
carte WWAN
2. Installez la carte SIM.
3. Installez le
cache de
fond.
4. Suivez la procédure décrite dans la section
68
Retrait et installation des unités remplaçables sur site (FRU)
5G, le cas échéant.
Après une intervention à l'intérieur de votre
ordinateur.
