Fixation de la plaque de fixage postérieure au pilier
Les moteurs doivent etre fixés en correspondance dʼun renfort du portail àune hauteure de min.15 du
sol, (dessin 10b page 10) si possible à une hauteur correspondant à la moitié de la hauteure du portail
Vérifier et respecter les mesures limìtes de A et B indiquées dans la tabelle de page 11. La position
de fixage de la plaque posterieure établira la puissance du levier et par conséquent lʼefficacité du
moteur, ainsi que lʼangle dʼouverture. Ne dépasser pas les limytes indiqués en tabelle page 10 dans les
cadres en blanc. Seul dans ce cas le système peut rentrer dans les paramètres indiqués par la normati-
ve de securité EN12445;EN12453
Les vantaux du portail doivent être symétriques, horizontaux et équilibrés.
1) À l'aide d'un mètre et d'un niveau, marquez la position idéale pour la fixation postérieure du vérin au
pilier. (Pour les mesures, voir page 10)
2) Percez le pilier/mur aux points de fixation préalablement marqués.
Utilisez des vis adaptées au matériau du pilier.
3) Fixez la plaque de fixation postérieure au pilier.

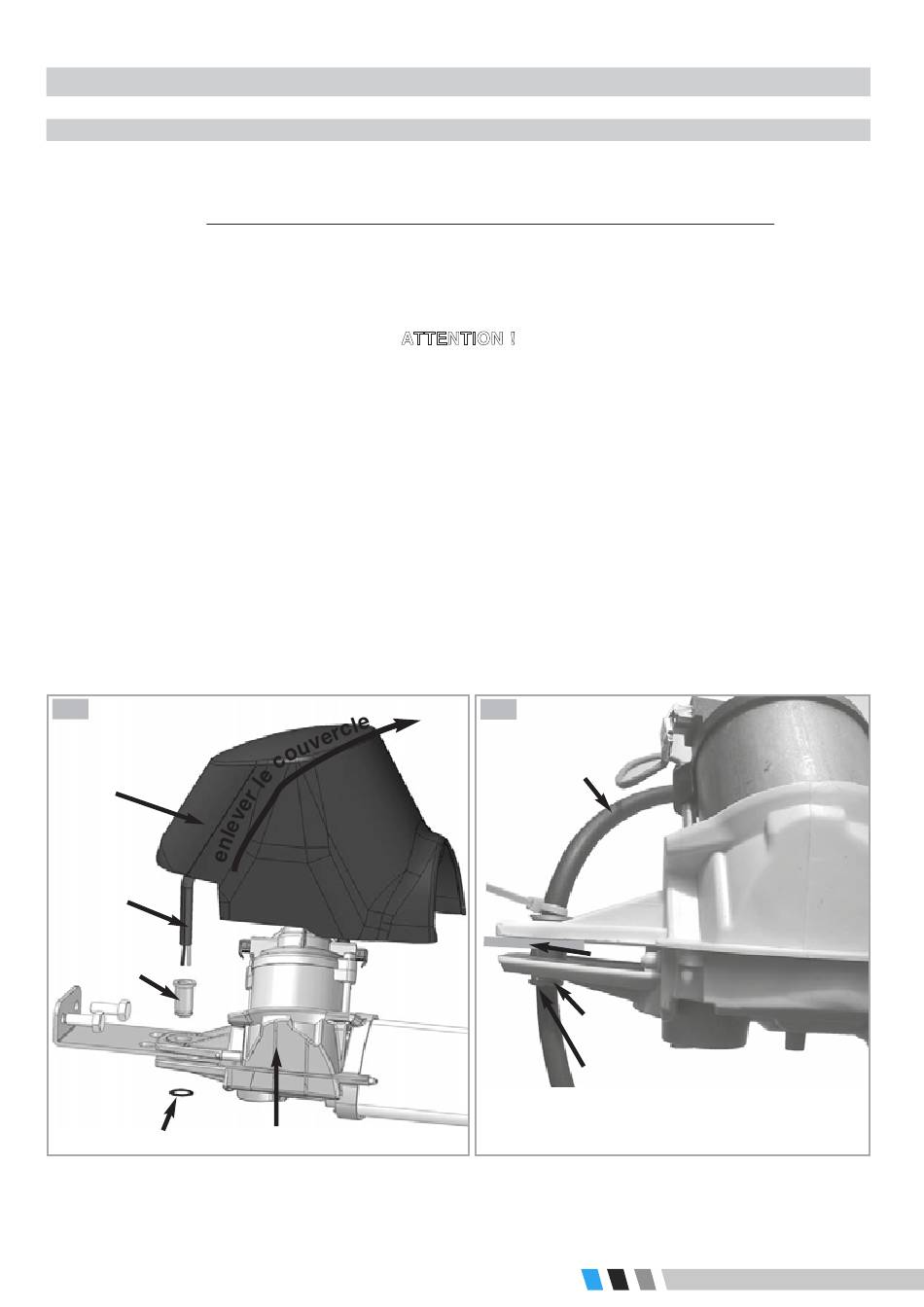

4) Enlevez le couvercle du moteur en exerçant une légère pression vers l'avant.
5) Fixez le vérin à la plaque postérieure : faites passer le câble moteur entre le pivot de fixation et les
trous de la plaque de fixation.
6)
Bloquez le pignon avec le circlips (voir dessin 11a).
7)
Une fois la fixation de la plaque postérieure effectuée, remettez le couvercle du moteur et fixez-le avec
les 2 vis fournies (voir dessin 11c).
8) Après avoir fixé la partie postérieure du vérin au pilier, soutenez le vérin en position horizontale.
11a
Couvercle
moteur
cable
moteur
pignon
Circlips
INSTALLATION DES VERINS
ATTENTION !
corp moteur
11b
cable moteur
plaque K
pignon
circlips
10
9
Corp motoreducteur
