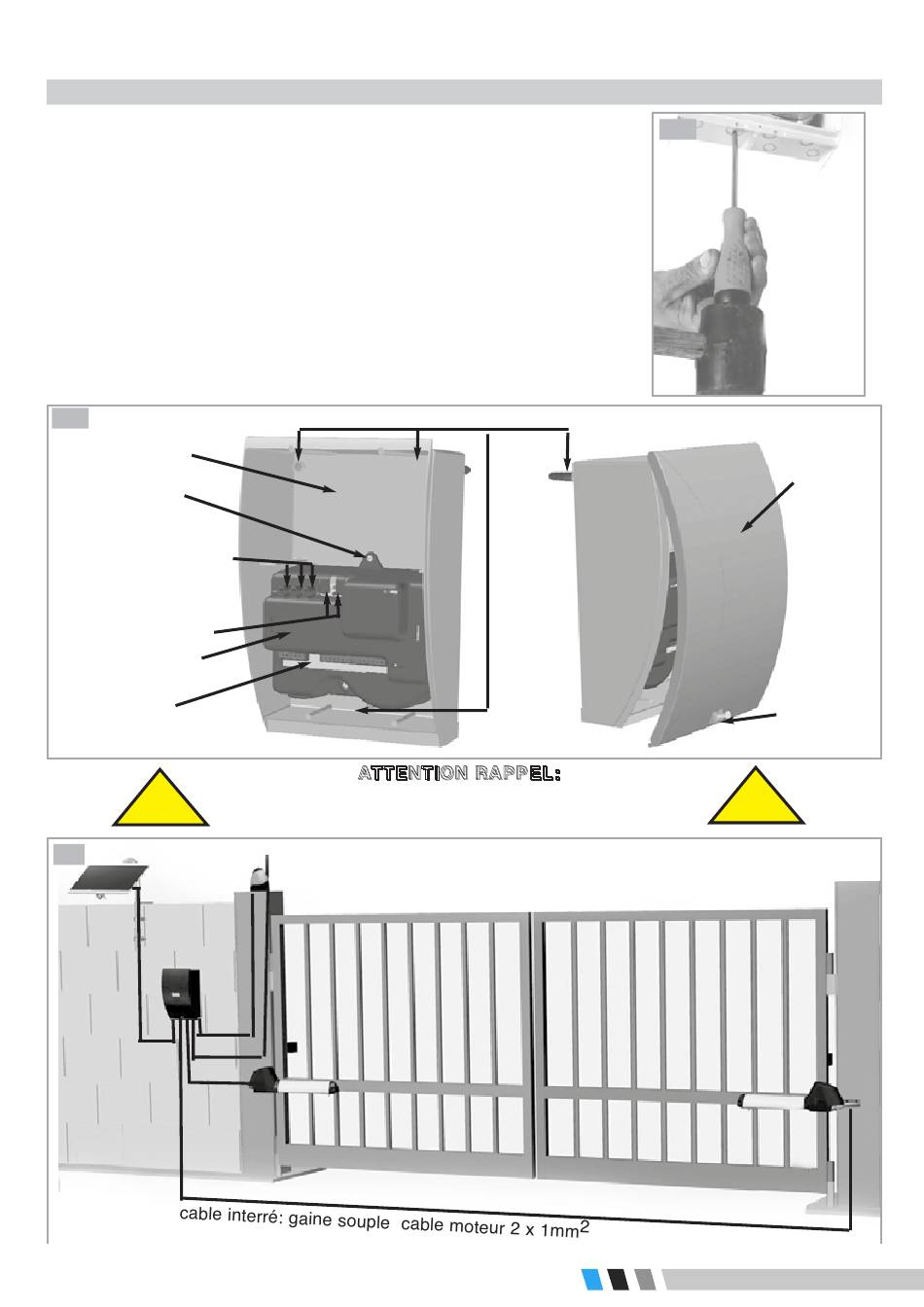

Boîtier de contrôle, installation et branchements
Le boîtier de contrôle doit être fixé sur le pilier à une hauteur minimale d'1
mètre du sol et à une distance d'au moins 60 cm du moteur.
La position d'installation doit garantir une protection contre les risques de
chocs. Fixez le boîtier avec les câblages orientés vers le bas,
conformément aux dessins. Percez le mur à l'aide d'une perceuse aux
emplacements correspondant aux 3 points de fixation.
Fixez le boîtier de contrôle avec des vis de 4,5 mm (2 en haut et 1 en bas).
La platine CTR44 se trouve fixée directement au-dessus du couvercle bleu
de protection situé à l'intérieur du boîtier.
Veillez à toujours bien fermer le couvercle de la boîte pour éviter la
pénétration de poussière, insectes, humidité ou eau, qui pourraient
endommager le système. Pour faire passer les câbles de connexion des
moteurs et des accessoires, percez le dessous de la boîte aux endroits
prévus à cet effet et utilisez des passe-fils ainsi qu'un presse-étoupe.
16b
Espace
logement batterie
Vis pour fixage
couvercle interne
Trimmers pour réglage
puissance moteurs et
fermeture automatique
P1 et P2 pour
programmations
Couvercle interne
de protection
Carte CTR44
!
16c
panneau solaire
clignotant
Boitier électrique
A
T
T
E
A
T
T
E
AVANT TOUT BRANCHEMENT IL EST INDISPENSABLE
DE PRE-CHARGER LA BATTERIE ( VOIR PAG 8)
antenne
moteur
Vis pour
fixage
au mur
/pilier
N
T
I
O
N
R
A
P
P
E
L
:
N
T
I
O
N
R
A
P
P
E
L
:
13
14
16a
Couvercle
boite
vis
!
moteur
