11c

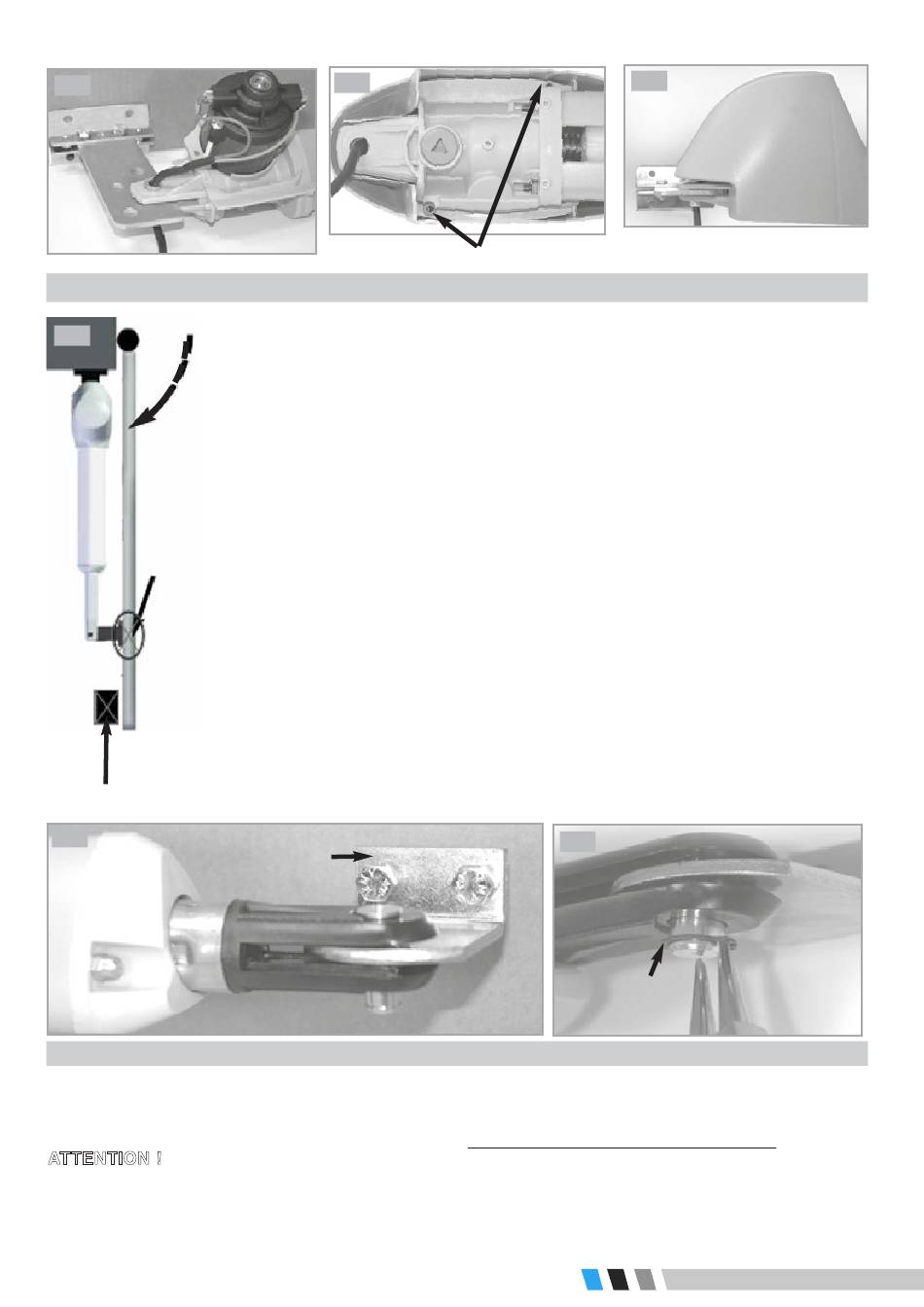

Fixation de la plaque de fixage antérieure au portail
12a
Ouvrez le
vantail pour
identifier le point
de fixation de la
plaque
antérieure du
vérin au portail.
Zone de fixation du
vérin au portail.
Cette zone doit être
très solide
(renforcez-la si
nécessaire).
Butée d'arrêt mécanique
du vantail
12b
Plaque de fixage
anterieure du vérin
Vérifiez la bonne installation des vérins sur le portail en les manipulant manuellement et en vérifiant
l'absence de points de friction.Lorsque le contrôle est terminé, avant de procéder aux branchements
électriques et à la mémorisation des télécommandes, re-bloquez le portail en position fermée.
ATTENTION !
Les moteurs, pour pouvoir être déplacés manuellement, doivent être déverrouillés à l'aide de la clé de
déverrouillage triangulaire (voir page 13).
11d
Il est très important que le portail soit bien renforcé (avec des
plaques en fer) à l'endroit où la plaque antérieure sera fixée.
En effet, si la structure du portail est trop faible (par exemple pour
des portails en PVC ou en aluminium), le piston, pendant son
action de poussée, pourrait endommager la structure.
Si l'utilisateur ne garantit pas la solidité de la structure du portail, le
fabricant de l'automatisme ne pourra pas être tenu responsable
des dommages causés à la structure..
1) Ouvrez manuellement le portail jusqu'à ce que les vantaux touchent
les butées mécaniques d'arrêt (voir page 6, dessins 5b-5c).
2) En soutenant le vérin horizontalement, positionnez-le sur le vantail
(en position ouverte) et, à l'aide d'un niveau, marquez sur le portail
la position de fixation de la plaque antérieure.
3) Renforcez la structure du portail si nécessaire.
4) Percez le vantail aux points de fixation préalablement marqués.
5) Installez la plaque antérieure sur le vantail avec des vis adaptées
au matériau du portail.
6) Fixez la plaque antérieure au piston du vérin à l'aide du pignon,
puis bloquez-le avec le circlips (voir dessin 12c).
7) Répétez la même procédure pour le deuxième vérin.
Contrôle de correcte installation du moteur
Vis de fixage du capot moteur au corp moteur
12c
Circlips
11
10
11e
