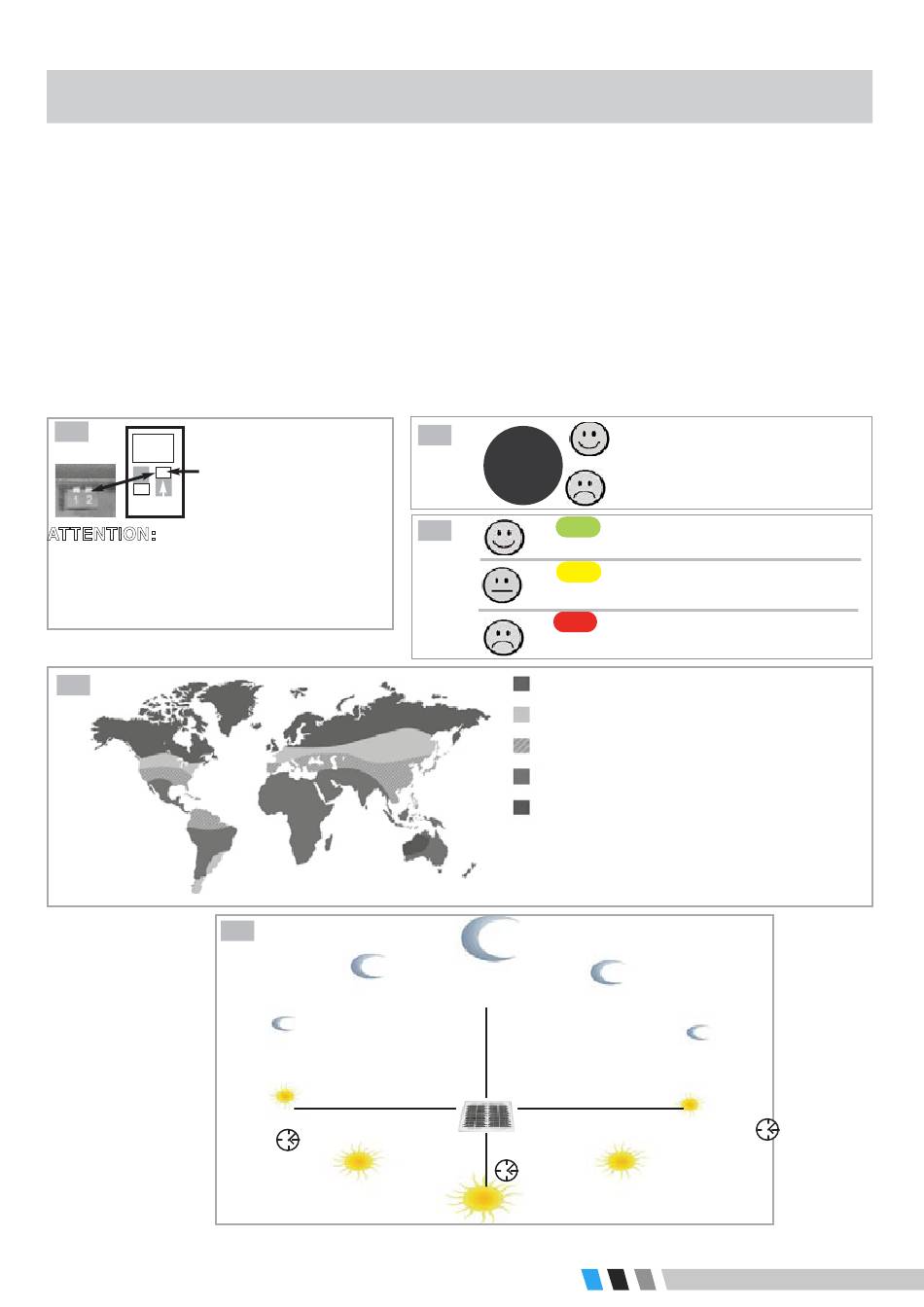

Positionnement du panneau solaire avec système
Il est recommandé d'effectuer cette opération entre 12h00 et 14h00.
Un signal sonore vous aidera à choisir le positionnement correct de votre panneau solaire (toujours
orienté vers le SUD), en vous guidant vers la meilleure exposition lumineuse de votre environnement.
Effectuez cette opération avec le portail fermé et à l'arrêt.
1)Vérifiez que la batterie est bien connectée à la platine CTH44, en respectant la polarité des branchements.
2)Vérifiez que le panneau solaire est bien connecté à la platine CTH44, en respectant la polarité des
branchements.
3)Agissez sur le switch de contrôle de la platine CTH44 (il faudra enlever le capot de protection bleu) en
activant l'interrupteur de droite (n°2) vers le haut, tout en maintenant l'interrupteur de gauche (n°1) vers le bas.
4)Recherchez la position idéale pour placer votre panneau solaire. La platine CTH44 émettra un signal sonore
pour vous guider : un beep continu signifie que la position est idéale, tandis qu'un beep intermittent indique que
la position n'est pas optimale et insuffisante pour charger la batterie.
5)En même temps, les indicateurs LED positionnés sur la platine CTH44 vous signaleront si le panneau est
bien positionné.
25a
SWITCH de controle
pour positionnement
ON
panneau solaire
1 2
ATTENTION:
les deux interrupteur du switch doivent
etre positionnés en bas aprés
le positionnement du panneau solaire.
Autrement le système ne demarre pas!
25d
25e
OUEST
18.00 h
dʼindicateur sonore et illumination à LED
25b
25c
direction SUD
BUZZER
LED vert
LED jaune
LED rouge
zone insolation moyenne 4h/ jour
zone insolation moyenne 6h/ jour
zone insolation moyenne 7h/ jour
zone insolation moyenne 8h/ jour
zone insolation moyenne 9h/ jour
Pour les régions avec insolation moyenne
/jour au dessu de 6 heures il est conseillé
de installer un deuxième panneau solaire.
NORD
12.00 h
SUD
18
17
BEEEEEEEEEEEEEEEP =
bon positionnement
BEP- BEP- BEP- BEP- BEP=
mauvais positionnement
= bonne positionnement
( bon niveau de charge)
= positionnement à ameillorer
( charge insuffisante)
= positionnement mauvais
(charge nulle)
EST
6.00 h
