Photocellules Réf. SW7112 (accessoire en Option)
Les photocellules de sécurité constituent un dispositif supplémentaire, efficace uniquement pendant la
phase de fermeture du portail. Il est conseillé de les positionner à une hauteur comprise entre 40 et 100
cm du sol. Une seule paire de photocellules peut être installée avec le système alimenté par panneau
solaire.
ATTENTION
Sur le système solaire, il est possible d'installer uniquement les photocellules
originales Allducks SW7112.
ATTENTION !
La détection d'obstacle est limitée à la présence d'un obstacle sur le faisceau infrarouge
reliant le dispositif.
Le système se compose d'un transmetteur (TX) et d'un récepteur (RX). Le transmetteur TX émet une
lumière infrarouge modulée, captée par le récepteur RX. Lorsque ce faisceau lumineux (invisible) est
interrompu par un objet, un signal est envoyé à la carte électronique, qui inverse alors le sens de marche
du moteur pendant la phase de fermeture, provoquant l'ouverture des vantaux.
Effectuez les branchements comme indiqué dans le schéma à la page 18.
Un pont entre les bornes 2 et 3 de la platine CTH44 est installé pour permettre l'utilisation
du système sans photocellules. Ne retirez ce pont que si vous connectez les photocellules.
Un seul couple de photocellules peut être utilisé avec cet automatisme. L'alignement
des photocellules est facilité par un signal acoustique et un indicateur lumineux à LED.
Un signal sonore vous aidera à effectuer correctement cet alignement.
1) Effectuez les branchements électriques tels qu'indiqués à la page 18.
2) Agissez sur le switch de contrôle de la platine CTH44
en activant l'interrupteur de gauche (n°1) vers le haut, tout en maintenant l'interrupteur de
droite (n°2) vers le bas.

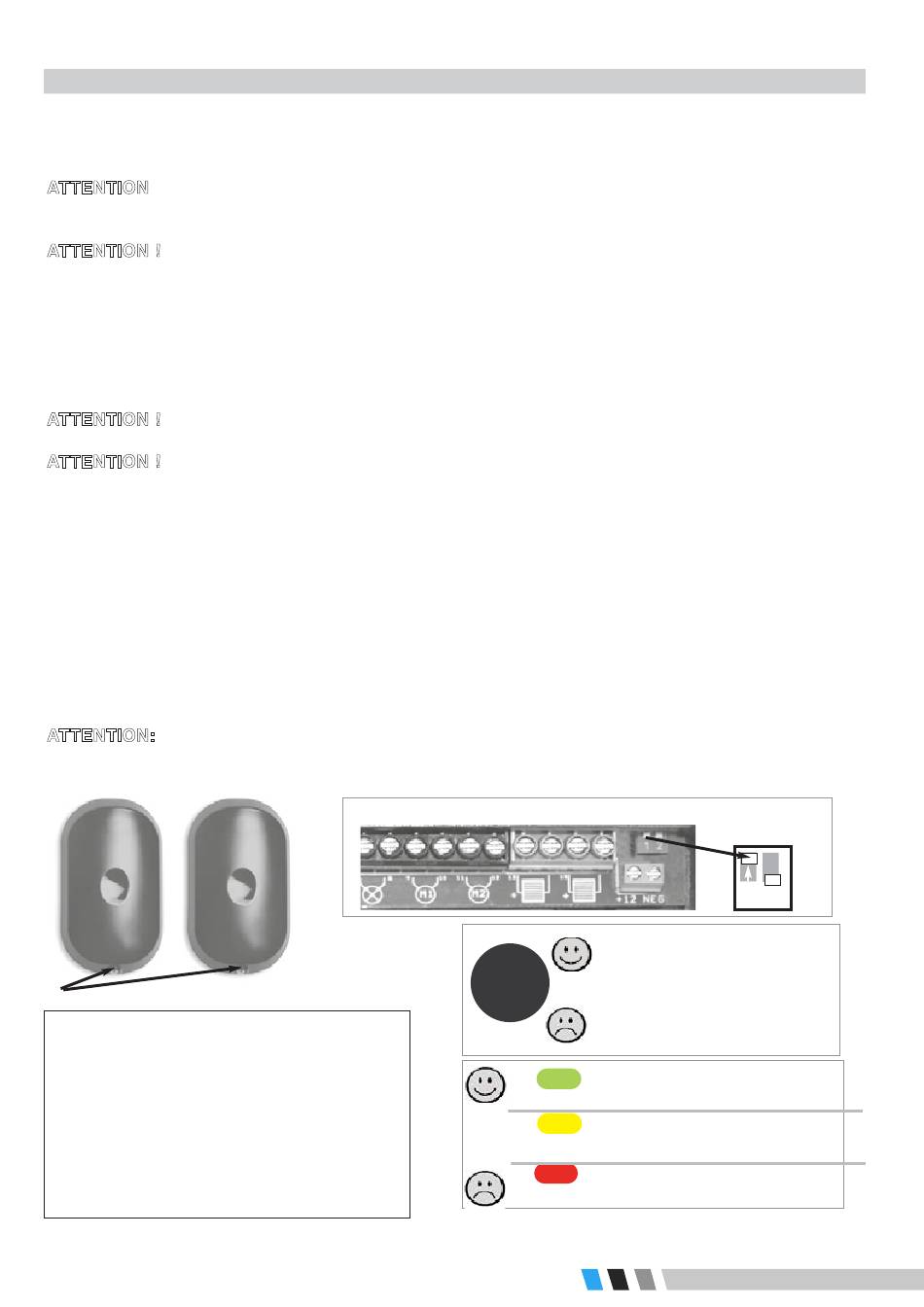

A
3) Positionnez les photocellules et, en suivant les indications acoustiques et lumineuses des LED,
recherchez la position d'alignement parfait. La platine CTH44 émettra un signal sonore pour vous guider :
un beep long (presque continu) signifie que la position est idéale, tandis qu'un beep intermittent rapide
indique que les photocellules ne sont pas alignées.
5) En même temps, les indicateurs à LED positionnés sur la platine CTH44 vous signaleront l'alignement
grâce à la lumière verte allumée.
ATTENTION:
Les deux interrupteurs du switch doivent être repositionnés en bas après l'utilisation pour
l'alignement des photocellules. Sinon, le système ne démarre pas !
dévisser pour ouvrir
Switch pour alignement dés photocellules
BUZZER
LED vert
LED jaune
LED rouge
22
BEEEEEEEEEEEEEEEP =
photocellules alignées
BEP- BEP- BEP- BEP- BEP=
photocellules non alignées
= photocellules alignées
= photocellules non
alignées
= photocellules non
alignées
21
1 2
