AVANT LʼINSTALLATION CHARGER LA BATTERIE
II est indispensable, avant la première installation du système, de charger la batterie pendant une
période minimale de 16 heures en connectant le système à une prise 230V, selon les instructions
suivantes.
Ce n'est qu'après cette opération que le système d'automatisation solaire peut être connecté et
mis en marche.
Le non-respect de cette opération préliminaire obligatoire peut entraîner des anomalies de
fonctionnement ou un arrêt total du système !
Pour charger la batterie :
La batterie fournie, 12V 7A, est contenue dans le boîtier de contrôle (Réf. 7857) et déjà branchée à la
platine électronique CTH44 par l'un des deux câbles de connexion.
A) Enlever le couvercle bleu de protection de la platine (2 vis prévues pour fixer le capot bleu).
B) Tourner le couvercle bleu. Vous trouverez au fond de la platine CTH44 quatre câbles de connexion :
-
n° 2 câbles de connexion au transformateur (noir = 0 V et jaune = 12 V) connectés d'usine aux 2
fastons du transformateur.(Attention : le câble rouge du transformateur correspond au 24 V et ne doit
pas être branché sur ce modèle d'automatisme.)
n° 2 câbles de connexion à la batterie (rouge = positif ; noir ou bleu = négatif).
-
Un de ces deux câbles est déjà connecté en usine à la batterie.
Branchez impérativement le deuxième câble à la batterie en respectant la polarité :
ROUGE = + = POSITIF
NOIR (ou BLEU) = - = NÉGATIF
C) Branchez un câble électrique (minimum 0,75 mm²) avec prise électrique (non fournie) aux deux
bornes de connexion situées au-dessus du transformateur fixé dans le boîtier de contrôle 7857.
D) Comme dernière operation, branchez le câble à une prise 230V de votre domicile et laissez
charger la batterie pendant au moins 16 heures.
ATTENTION:
Ne branchez pas le câble d'alimentation avant d'avoir connecté la batterie à la carte
CTH44. L'opération inverse pourrait endommager la carte et entraîner l'exclusion de la garantie.

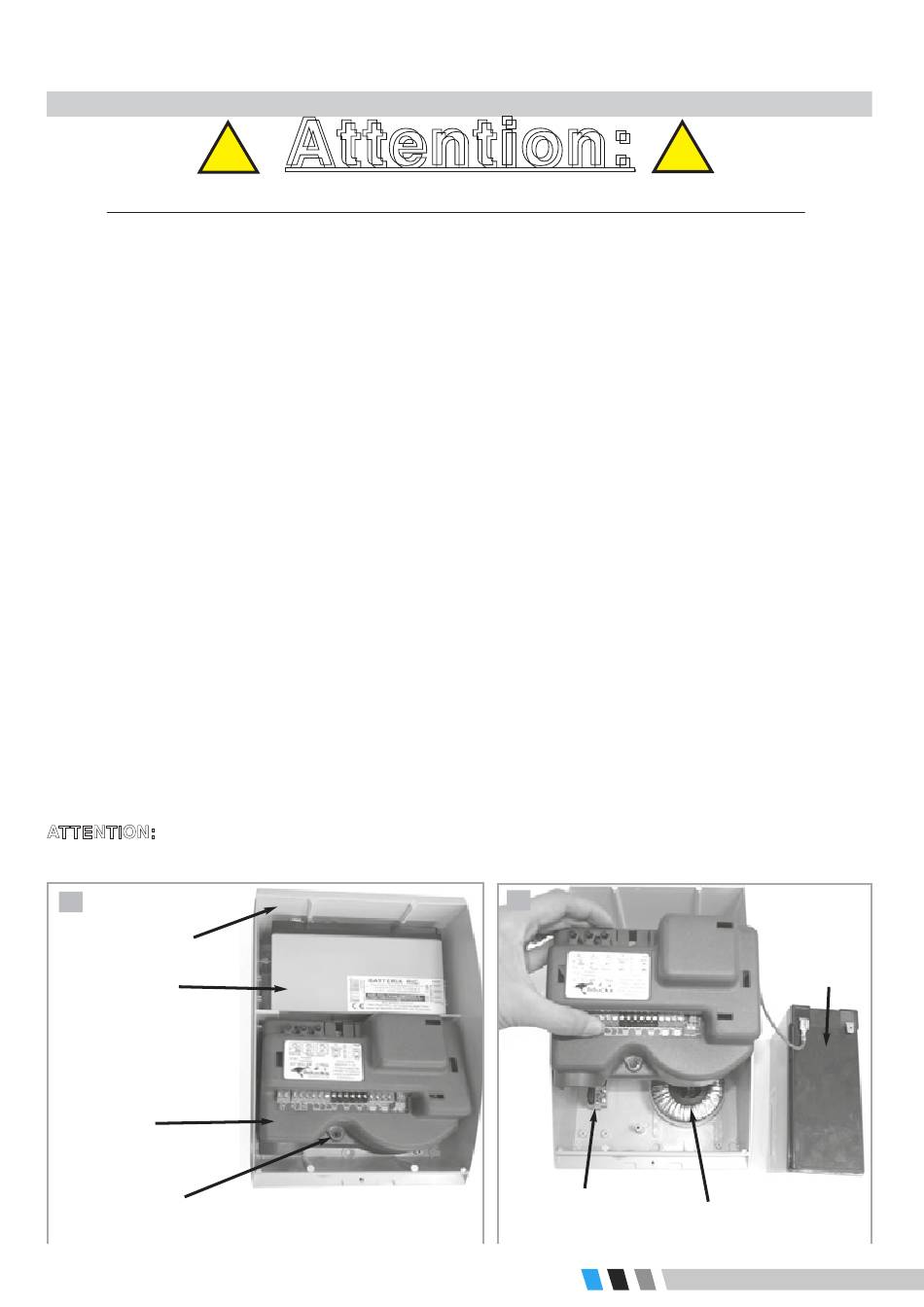

6a
Boite 7857
Batterie
couvercle bleu de
protection
vis pour fixage
couvercle bleu
A
t
t
e
A
Mise en charge de la batterie
t
t
e
!
n
t
i
o
n
n
t
i
o
n
6b
Fusible et bornes
pour branchement
cable alimentation
6
6
:
:
!
Batterie
Transformateur 30W
