Pour installer la carte, inversez les étapes de la procédure ci-avant. Veillez à installer des colliers de serrage plastique pour retenir
tous les câbles à l'intérieur du boîtier de l'indicateur.
Carte UC

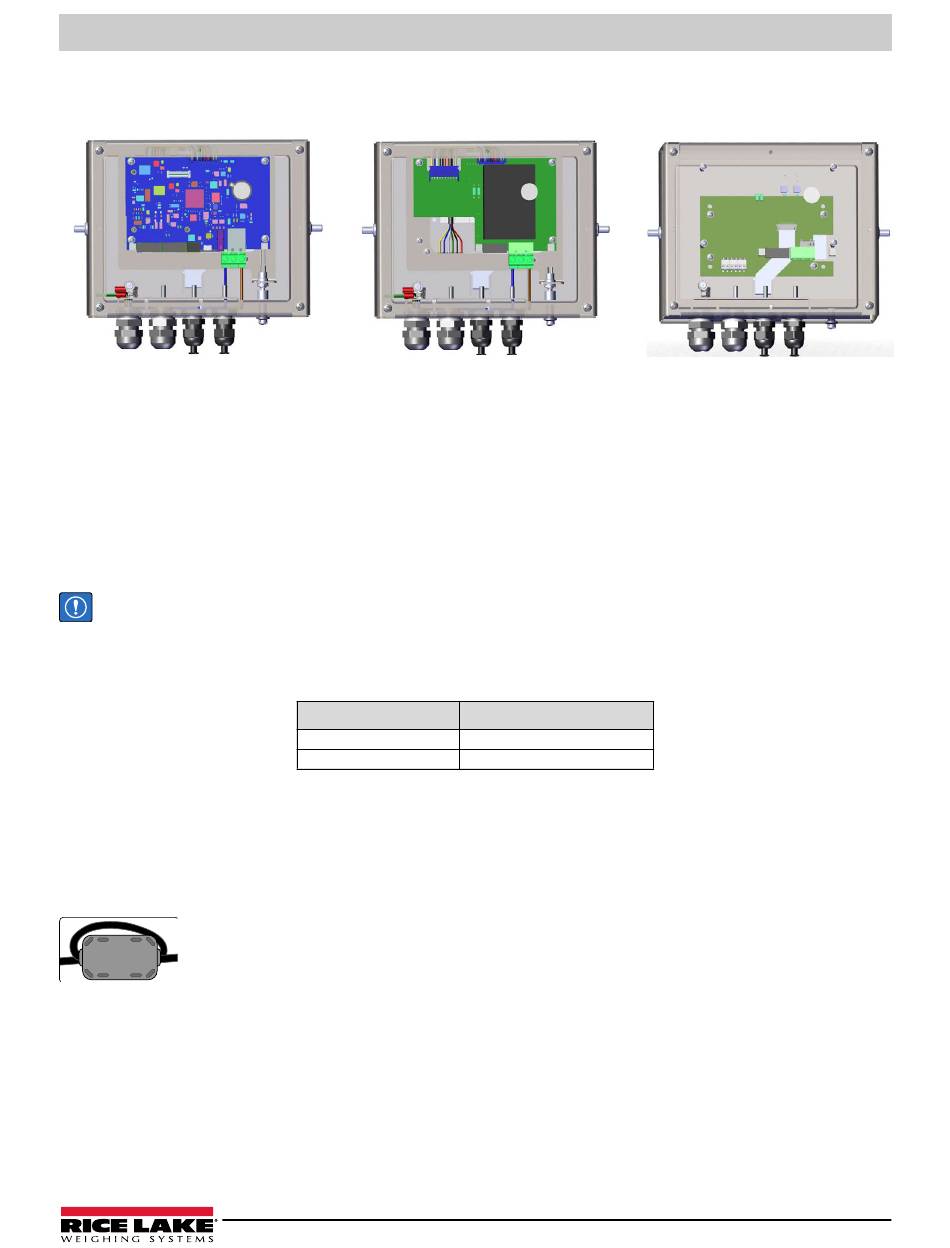

Figure 2-16. Remplacement de cartes dans un boîtier universel d'indicateur 880
2.4 Raccordements de câbles
L'installation à panneau du 880 se distingue par six connecteurs externes, une borne d'alimentation et une découpe pour une
carte en option. Le démontage du boîtier n'est pas nécessaire pour la connexion des capteurs de charge, des E/S numériques
ou des cartes en option. Ces connecteurs sont tous installés à l'extérieur du boîtier, à l'arrière du contrôleur.
Le boîtier universel de l'indicateur 880 compte quatre presse-étoupes sur sa partie inférieure, dont un destiné à l'alimentation
électrique. Des bouchons doivent être installés sur tous les presse-étoupes non utilisés pour éviter l'introduction d'humidité
dans le boîtier. La plaque arrière doit être retirée pour permettre la connexion des capteurs de charge, des E/S numériques ou
des cartes en option. Reportez-vous à la
IMPORTANT : Scellez correctement les presse-étoupes pour éviter tout dommage dus à l'humidité à l'intérieur du boîtier.
Des bouchons doivent être installés dans
les presse-étoupes non utilisés. Autour d'un câble ou d'un bouchon, les écrous en forme de dôme pour presse-étoupes
doivent être serrés à 22 po-lb. L'écrou de presse-étoupe contre le boîtier doit être serré à 33 po-lb.
2.4.1 Spécifications du câble
2.4.2 Capteurs de charge
Pour brancher un câble à partir d'un capteur de charge ou d'une boîte de jonction, amenez-le jusqu'au connecteur J1.
Acheminez le câble du capteur de charge ou de la boîte de jonction jusqu'au connecteur J1 comme indiqué dans le
Tableau 2-3. En cas d'utilisation d'un câble de capteur de charge à 6 fils (avec fils de détection), ouvrez l'unité (reportez-vous à
la Section 2.2, page 21) et retirez les cavaliers JP5 et JP6.
Un tore de ferrite inclus dans le kit de pièces doit être installé sur le câble du capteur de charge à 1 po du
presse-étoupe.
Le câble doit passer deux fois par le tore de ferrite.
Alimentation électrique
Section 2.3.1, page 29.
Presse-étoupe
PG9 (Réf. 15626) 3,5-8 mm (0,138 - 0,315 po)
PG11 (Réf. 68600) 5-10 mm (0,197 - 0,394 po)
Tableau 2-2. Caractéristiques du presse-étoupe
Plage de diamètres
