2.2.2 Démontage du boîtier de contrôleur
REMARQUE : Le démontage du boîtier n'est pas nécessaire pour connecter l'alimentation électrique, les capteurs de
charge, les câbles de communication de données ou les E/S numériques. Ces connecteurs sont tous installés à l'extérieur
du boîtier, à l'arrière du contrôleur.
1. Déconnectez l'alimentation électrique de l'unité.
2. Décrochez le contrôleur du rail DIN en insérant un tournevis à lame plate au niveau de la languette inférieure et en
faisant glisser la plaque de montage vers le bas. En raison de l'angle de la section crochet du support DIN, il se peut
que vous éprouviez quelques difficultés lors de la déconnexion.
3. Retirez soigneusement le contrôleur du rail DIN.

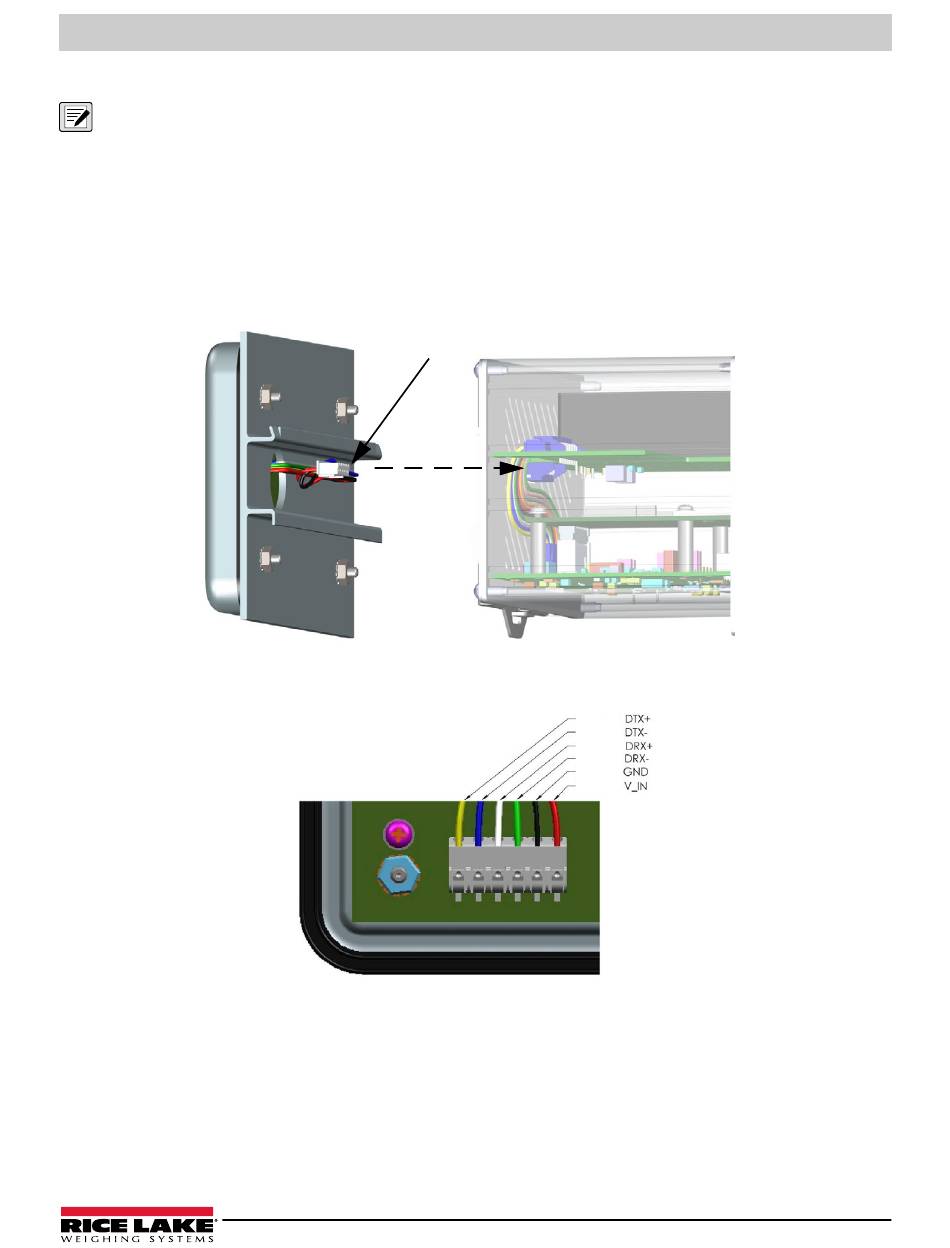

4. Déconnectez le faisceau de câbles du module d'affichage, comme indiqué sur la
Faisceau de câbles du module d'affichage
Figure 2-7. Faisceau de câbles du module d'affichage
Figure 2-8. Détail des fils du faisceau de câbles
© Rice Lake Weighing Systems ● Tous droits réservés
Figure 2-7.
JAUNE
BLEU
BLANC
VERT
NOIR
ROUGE
